![HPI Racing Багги 1/5 - Baja 5B with D-Box 2 RTR [47/92] Кузовная клипса 8мм черная](/img/pdf.png)
HPI Racing Багги 1/5 - Baja 5B with D-Box 2 RTR [47/92] Кузовная клипса 8мм черная
![HPI Racing Багги 1/5 - Baja 5B with D-Box 2 RTR [47/92] Кузовная клипса 8мм черная](/views2/1290623/page47/bg2f.png)
5
6
Z958
6203
6203
6203
6203
85440❶
94732
15491
15481
15483
94730
Z665
Z665
Z665
94730
94732
85440
❶
6203

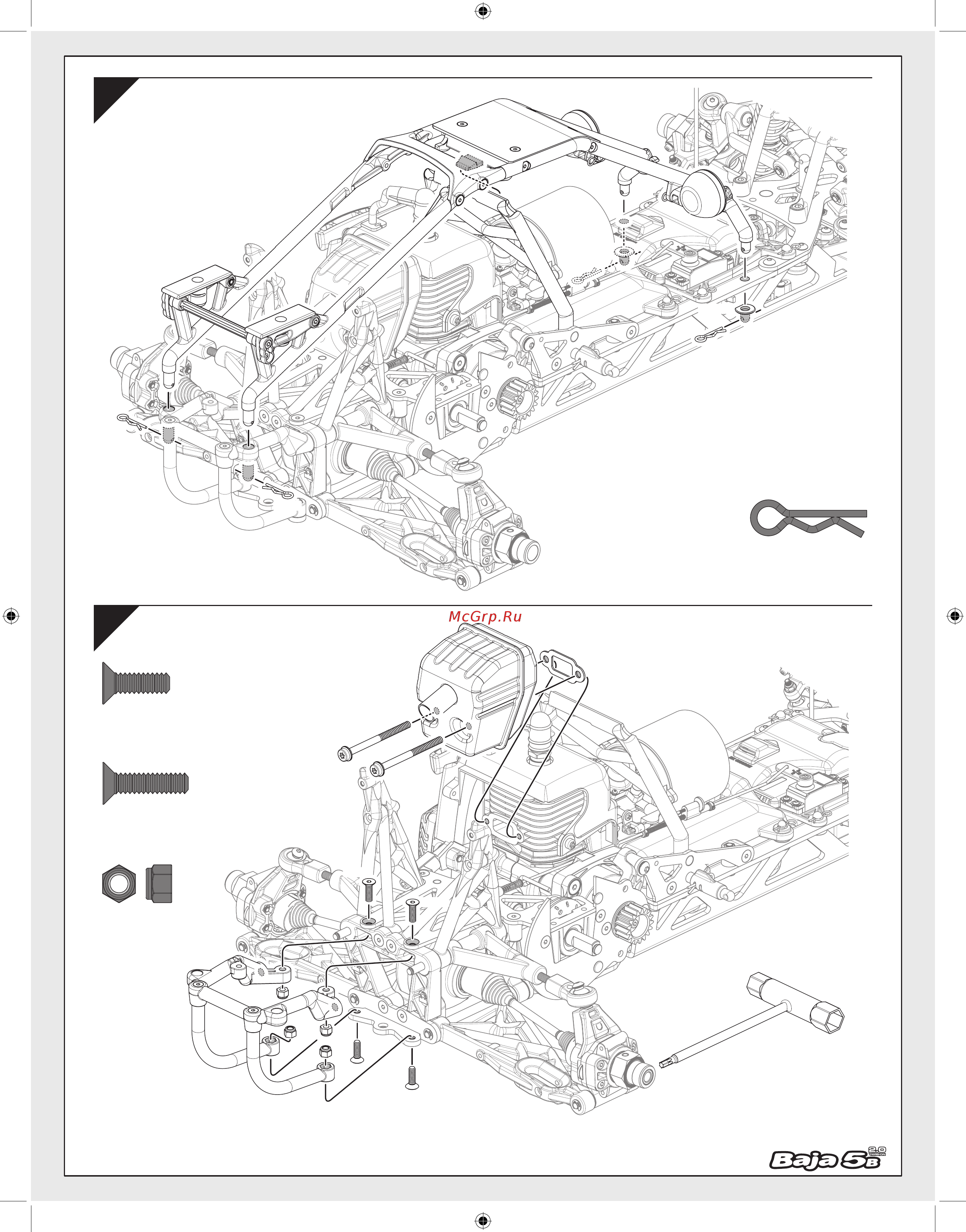

Кузовная клипса (8мм/черная)
Z665
Затяжная гайка М5
94730
Винт с плоской головкой
М5х16мм
94732
Винт с плоской головкой
М5х20мм
Свечной ключ Т27 (16мм)
