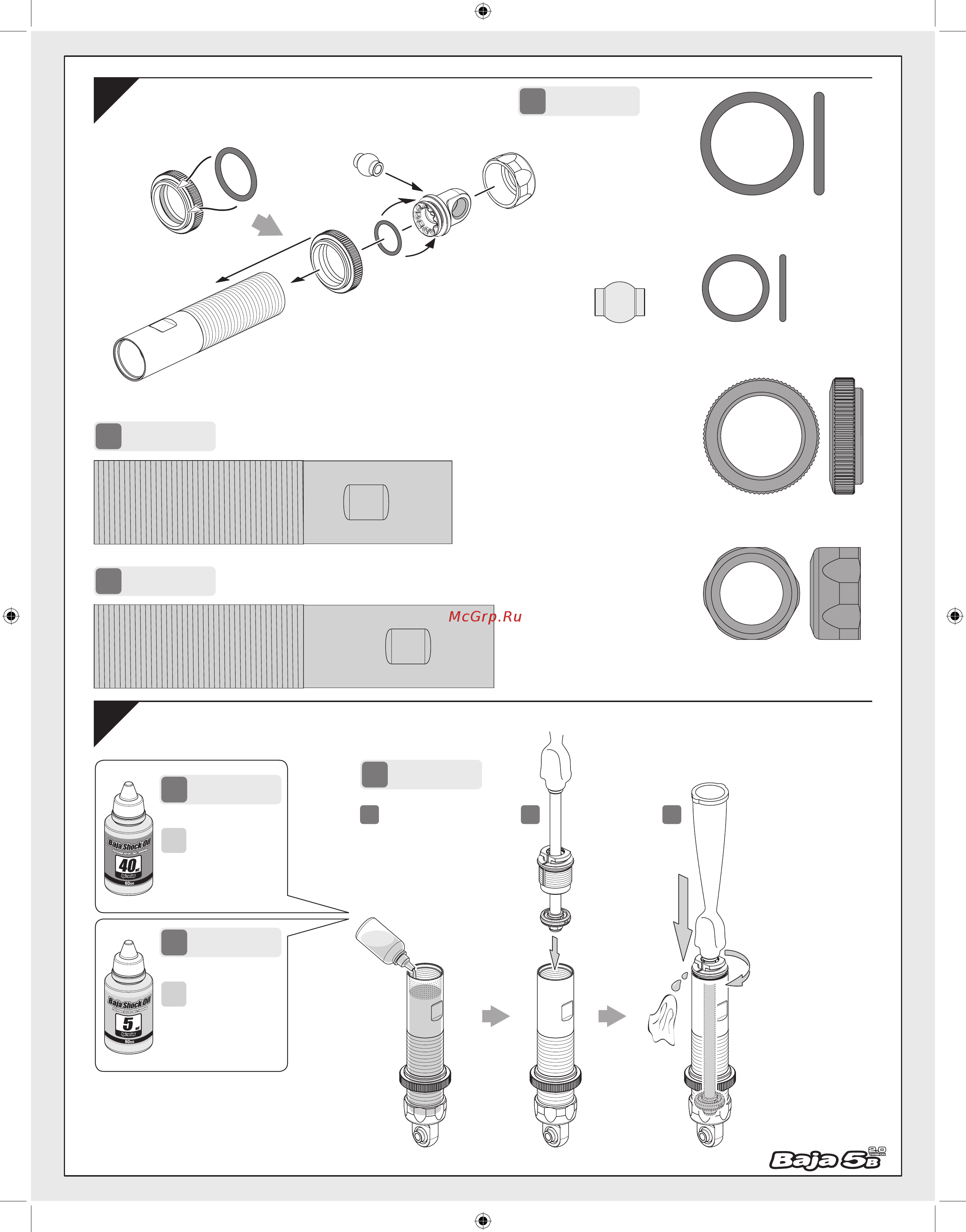

Сборка амортизаторов
85410
❷
102154
86417
75079
75072
102155
Наполнение амортизаторов маслом
86432 (20x86mm)
86433 (20x96mm)
1
2
3
Соберите 2 шт.
2х
Задние
З
П
Передние
86432
Корпус амортизатора
(20х86мм)
86433
Корпус амортизатора
(20х96мм)
75072
Уплотнительное кольцо
Р20 (20х2.5мм/черное)
75079
Уплотнительное кольцо
S13 (13х1.5мм/черное)
86416
Шаровая 10х12мм
102155
Амортизаторная регулировочная гайка
20мм (металлик)
102154
Амортизаторная крышка
20х12 (металлик)
П
Передние
З
Задние
40%
5%
Соберите 2 шт.
2х
Амортизаторное масло
Baja 5%
Амортизаторное масло
Baja 40%
Не используйте силиконовое масло
в амортизаторах Baja 5B
Используйте
тряпку.
Наполните амортизатор
маслом до резьбы.
Полностью сожмите вал
амортизатора, чтобы удалить
излишки масла перед тем
как закрутить крышку.
