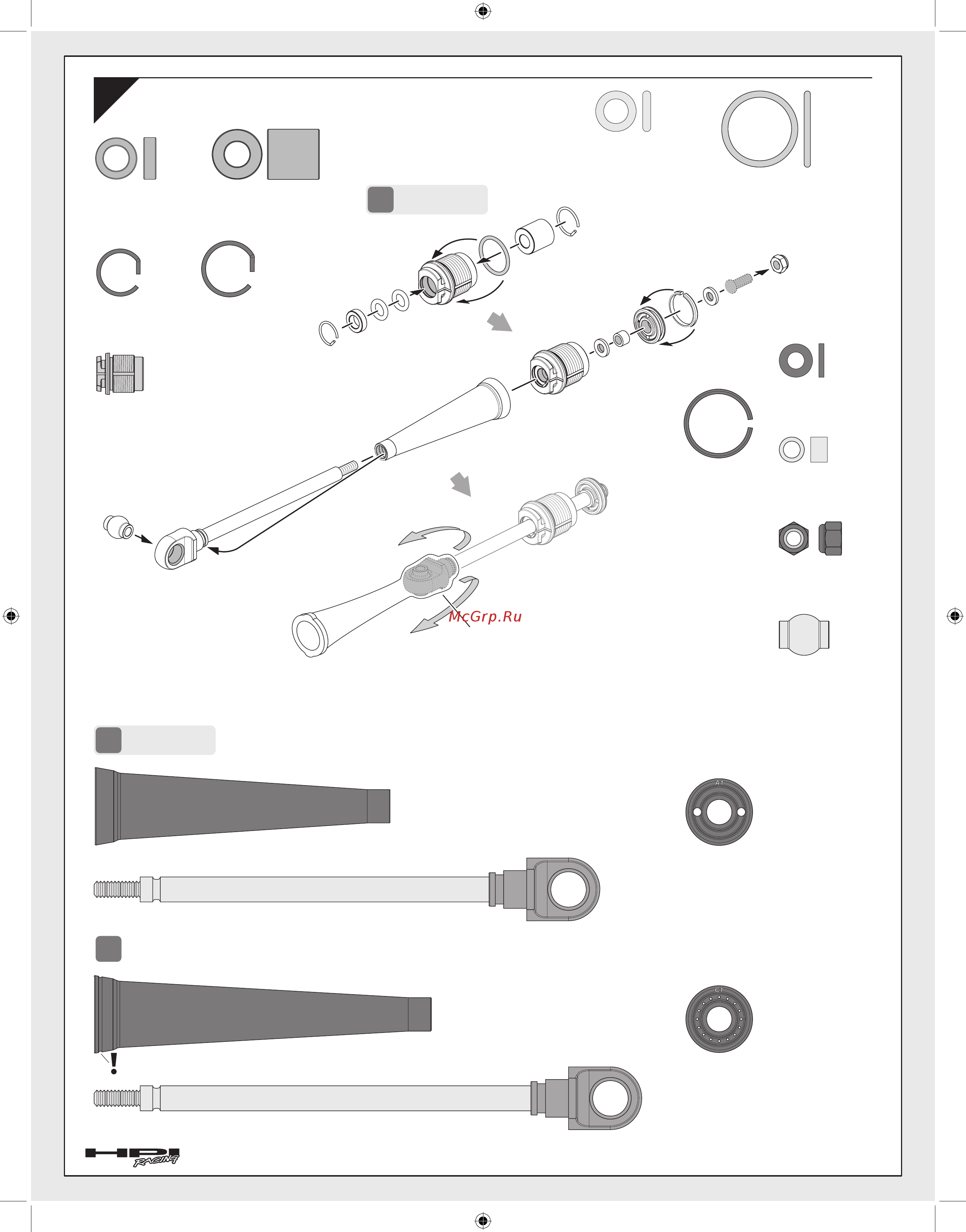

Сборка амортизаторов
87566
c
87566a
86927
87565
75071
87566
b
87566d
86417
Z823
85413
f
85413e
Z823
Z664
x2
x2
x2 x2
87556 а
Металлическая
втулка 6х10х3мм
87556 b
Металлическая
втулка 6х12х8мм
87556 с
Стопорное кольцо
10мм
87556 d
Стопорное кольцо
12мм
87565
Нижняя амортизаторная
крышка
86927
Уплотнительное кольцо
Р6 (6х2мм/прозрачное)
75071
Уплотнительное кольцо
S15 (15х1.5мм/оранжевое)
Передний 86448 (6х105мм)
Задний 86449 (6х115мм)
Передний 86442 (20х70мм)
Задний 86443 (20х80мм)
Передний 85413a А-1 2 отверстия
Задний 85413c С-1 16 отверстий
85413е
Поршневое кольцо
16мм
Z823
Прокладка
4х8х1.5мм
85416f
Втулка 4х6х4мм
Z664
Затяжная гайка М4
86417
Шаровая 10х12мм
Потяните за кожух амортизатора,
пока не откроется вал амортизатора.
Передние
Задние
З
П
86442
Кожух амортизатора 20х70мм
86448
Вал амортизатора
6х105мм
2 отверстия
16 отверстий
HD поршень 16мм А-1
HD поршень 16мм С-1
86443
Кожух амортизатора 20х80мм
86449
Вал амортизатора
6х115мм
Соберите 2 шт.
2х
