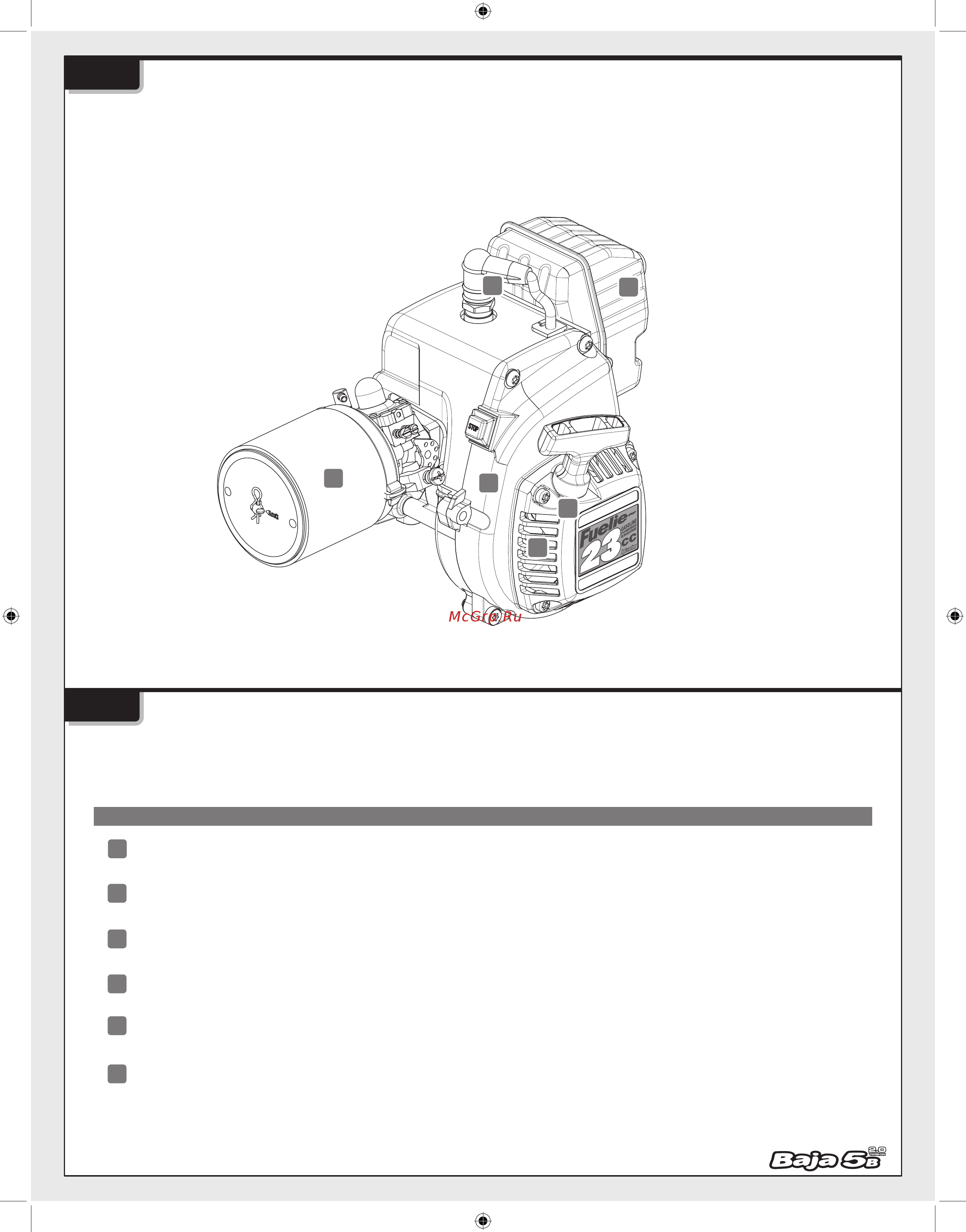

Обслуживание двигателя Fuelie 23
4-13
Обслуживание двигателя Fuelie 23
Контрольные точки
1
4-13
Проверьте правильно ли работает и не поврежден ли двигатель. Замените или почините поврежденные детали.
Проверьте, правильно ли работает и не поврежден ли двигатель. Замените или почините поврежденные детали.
Проверьте не засорился ли воздушный фильтр. При необходимости очистите и смажьте его маслом.
Проверьте стартер на наличие загрязнений. При необходимости очистите его.
Если крышка двигателя повреждена, замените ее.
Если маховик поврежден, замените его.
Проверьте свечу зажигания и нить накала на предмет износа и повреждений.
Проверьте состояние выхлопной трубы.
