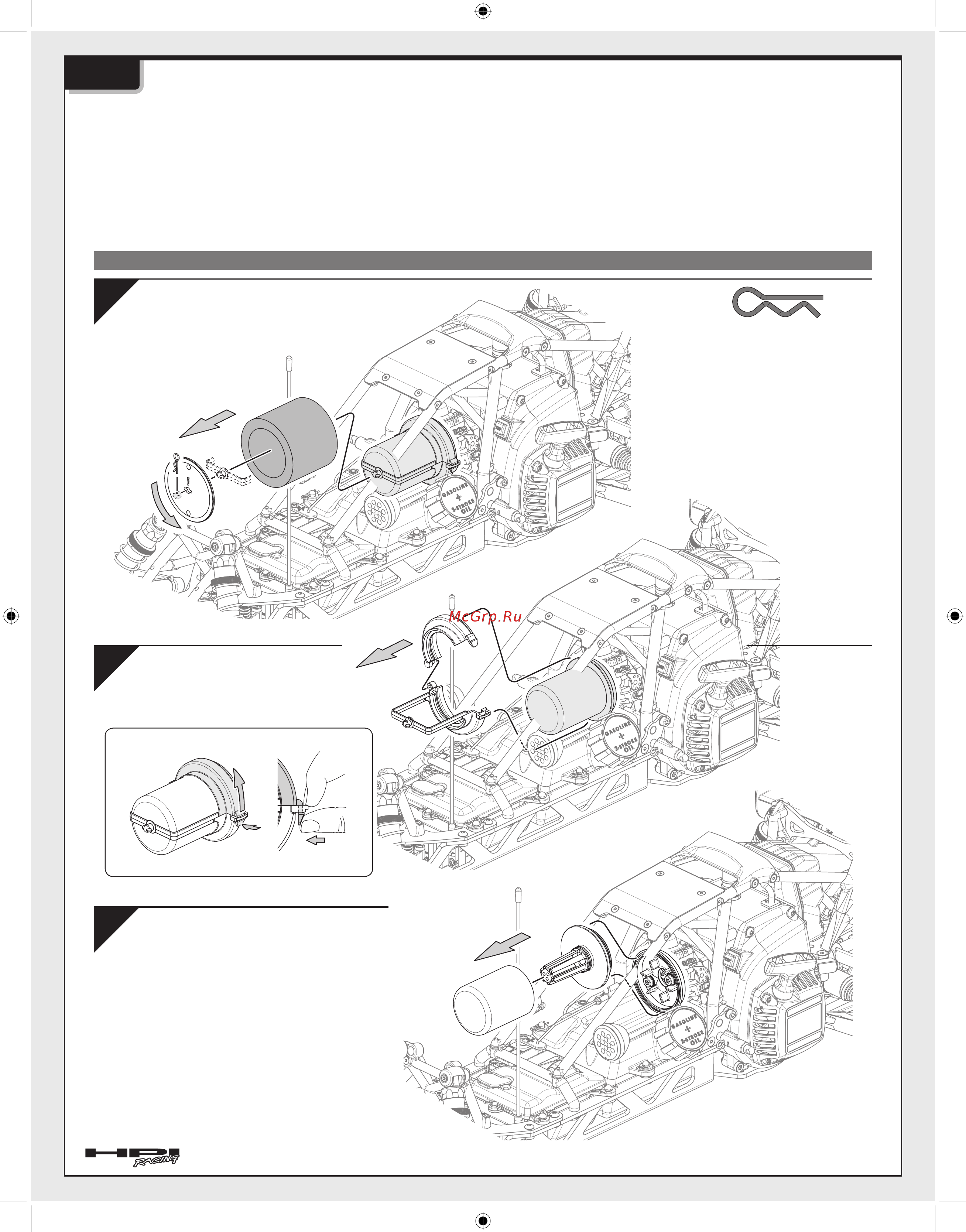

Обслуживание воздушного фильтра
4-3
Извлечение фильтрующего элемента
15416
b
15416 a
75106
85444
❶
85444❷
85444❷
85444❹
85444❺
75106
Кузовная клипса (6мм/черная)
Грязь главный враг двигателя, поэтому своевременное обслуживание воздушного фильтра поможет продлить жизнь
Вашему двигателю. Рекомендуется очищать фильтрующий элемент после каждого использования. Также рекомендуется
проверять, чтобы все части фильтра были хорошо подогнаны друг к другу, а сам фильтр был правильно установлен на
карбюраторе. Никогда не запускайте двигатель без воздушного фильтра.
Пенистый фильтрующий
элемент
Пенистый фильтрующий
элемент
