15
Выдвиньте антенну
Антенна
1
ВКЛ
2

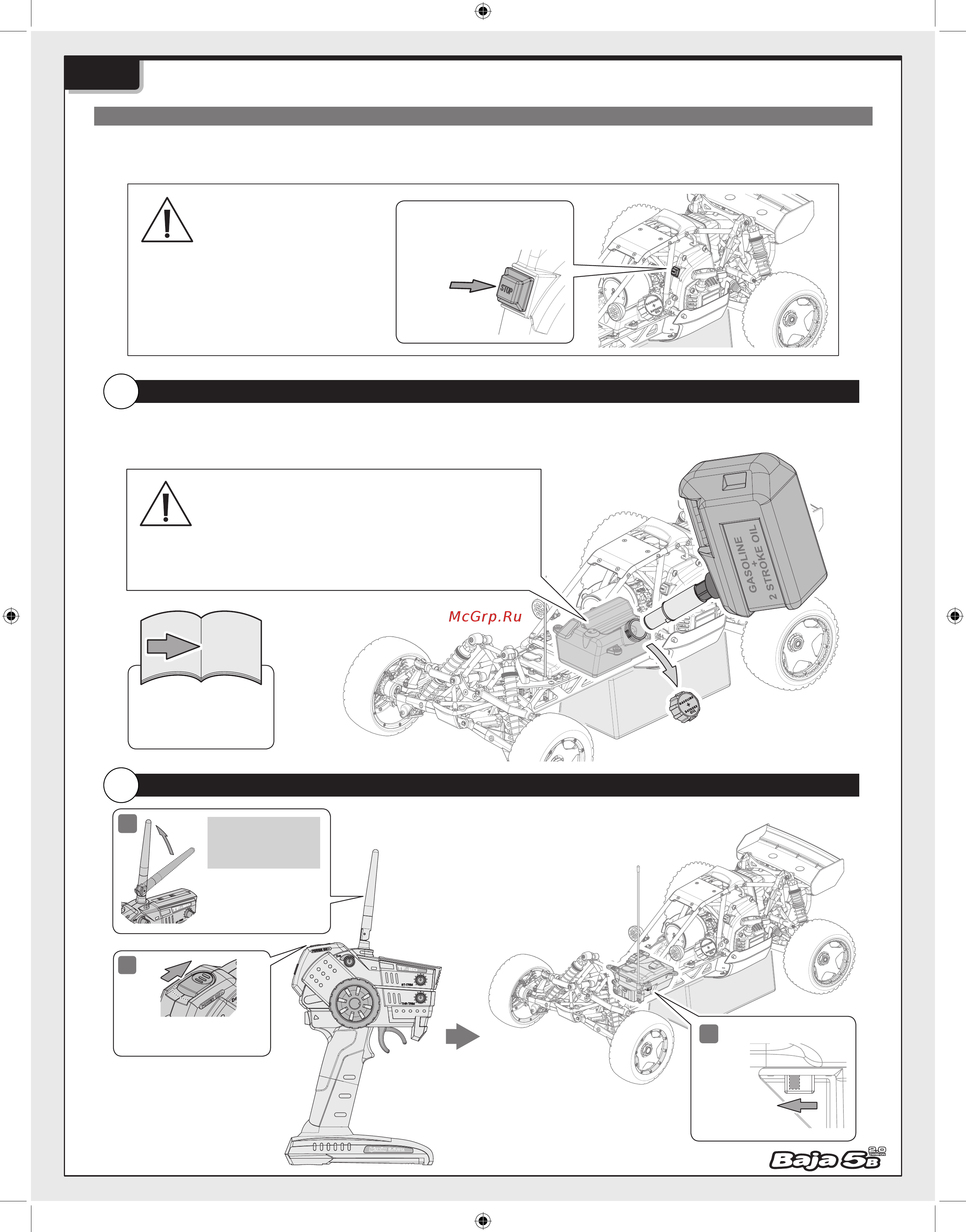

Запуск двигателя и вождение
2-5
Запуск двигателя
Внимание
ВЫКЛ
Крышка топливного бака
Установите модель на подставку.
Включите передатчик, затем приемник.
3
ВКЛ
Внимание
Заправка топливного бака
Включение системы радиоуправления
1
2
Справка
2-4
Далее описаны этапы запуска двигателя. Внимательно ознакомьтесь с ними, прежде чем запускать двигатель.
Выключатель
двигателя
Если возникнут какие-то неполадки с
двигателем, отключите его с помощью
выключателя.
Стр. 13
Заправьте топливный бак смесью бензина и масла в отношении 25:1.
Не наклоняйте модель, чтобы не пролить топливо.
