Выдвиньте антенну
Антенна
Справка
Активация передатчика
6

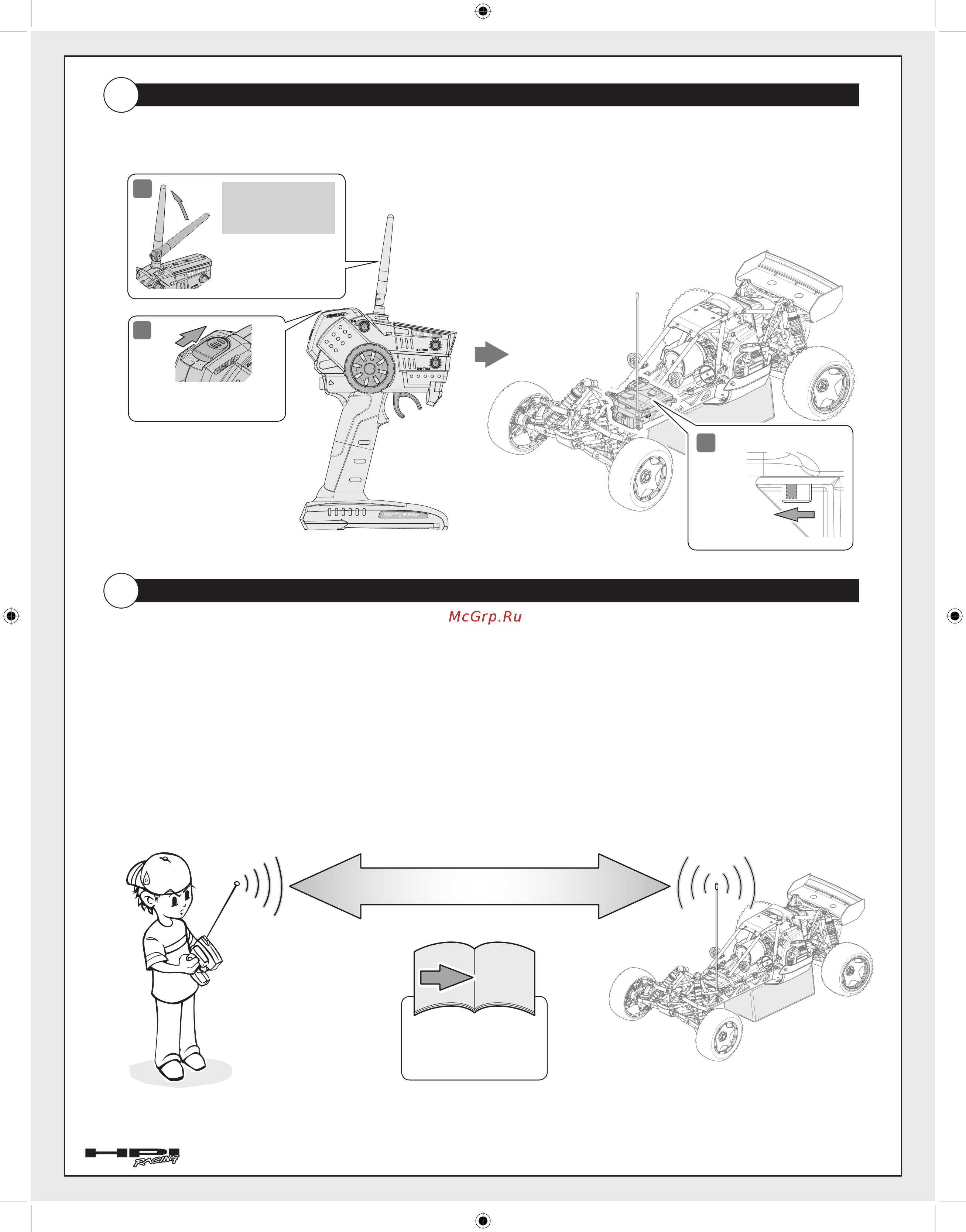

Включите передатчик, затем приемник.
Установите модель на подставку
Проверка дальности действия радиоуправления
Проверка дальности действия радиоуправления
7
4 -12
1
ВКЛ
2
3
ВКЛ
Стр. 54
Проверяйте радиоуправление модели перед каждым использованием.
Попросите друга взять модель и отойти на максимальное расстояние, на котором Вы все еще можете управлять моделью.
Проверьте правильность отклика модели. Не используйте модель, если есть какие-то неполадки в дистанционном управлении.
Если Вы включили модель раньше, чем передатчик, Вы можете потерять над ней контроль.
