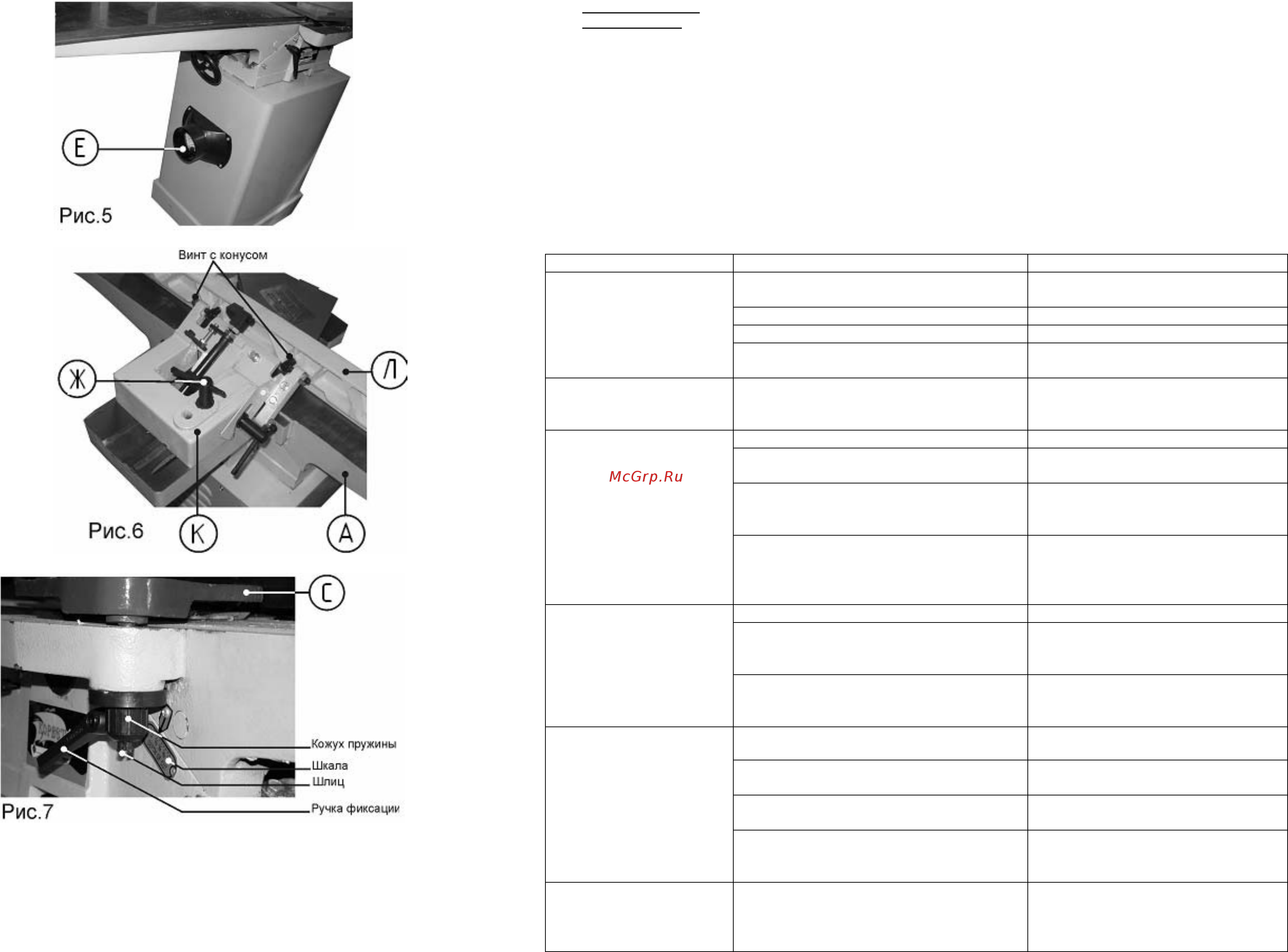

9.3. Установка патрубка пылесборника
(Рис.5 )
9.3.1. Установите патрубок пылесборника (Е) на левой
боковой панели основания и закрепите четырьмя
винтами с шайбами.
9.4. Установка узла направляющей планки
(Рис. 6)
9.4.1. Закрепите опору узла направляющей планки (К)
двумя болтами с шайбами к приемному столу машины
(А).
9.4.2. Установите ручку фиксации (Ж) перемещения
узла направляющей планки.
9.4.3. Закрепите направляющую планку с помощью
фиксирующей ручки (Ж) перемещения узла
направляющей планки.
9.4.4. Установите ручку направляющей планки (Н) в
резьбовое отверстие направляющей планки.
9.4.5. Установите направляющую планку
(Л) на узел
направляющей планки (К), ослабив два винта,
имеющих конус.
9.5. Установка защитной планки
строгального вала (Рис. 7)
9.5.1. Поверните кожух пружины примерно на
1/2 оборота против часовой стрелки,
наблюдая через отверстие в столе подачи.
9.5.2. Совместите шлиц оси защитной планки
(С) строгального вала в отверстии стола
подачи с усом пружины.
9.5.3. Вставьте ось защитной планки (С)
строгального вала в отверстие стола подачи и
кожух пружины.
9.5.4. Установите винт в нижнюю
часть оси
защитной планки (С) строгального вала.
9.6. Контроль установки
защитной планки строгального вала
ПРЕДУПРЕЖДЕНИЕ: защитная планка строгального вала всегда должна быть установлена и находиться в
хорошем рабочем состоянии.
9.6.1. Выключите сетевой выключатель и отключите машину от электрической сети.
9.6.2. Установите направляющую планку на заднюю часть рабочего стола для максимальной ширины строгания.
9.6.3. Не устанавливайте направляющую планку дальше заднего края строгального вала.
9.6.4. Пропустите деревянный брусок
толщиной 6 мм через строгальный вал между защитной планкой строгального вала и
направляющей планкой.
9.6.5. Защитная планка строгального вала должна автоматически вернуться в исходное положение к направляющей планке
после того, как брусок удален.
9.6.6. Если защитная планка строгального вала не возвращается автоматически, необходимо отрегулировать пружину.
17
Сервисный центр “Корвет” тел./ факс (4732) 39-24-86, 619-645
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер
ООО «ЭНКОР-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail:
opt@enkor.ru
21. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании строгальной машины является правильная
регулировка и балансировка. Если вам кажется, что машина строгает неточно, необходимо проверить все регулировки
и установки. Обратите внимание также на тот факт, что если вы меняете одну регулировку, она часто оказывает
влияние на
другие регулировки. Лучше всего проверить все регулировки во время устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения в
сети
2. Неисправный выключатель 2. Проверить выключатель
3. Неисправный конденсатор 3. Заменить конденсатор
1. Двигатель не
запускается
4. Питание не поступает, так как сетевой
выключатель разомкнут
4. Установить предохранитель или
контрольный выключатель
2. Двигатель запускается,
но рабочий вал не
вращается
Изношен или порван ремень Заменить ремень
1. Низкое напряжение 1. Проверить напряжение в сети
2. Слишком сильно натянут приводной
ремень
2. Отрегулировать натяжение ремня
3. Сгорела обмотка или обрыв в обмотке
3. Обратиться в специализированный
сервисный центр для ремонта.
3. Двигатель не развивает
полную скорость и не
работает на полную
мощность
4. Слишком длинный удлинительный шнур
4. Заменить шнур на более короткий,
убедитесь, что он отвечает
требованиям п.5.2.4.
1. Двигатель перегружен 1. Подавать заготовку медленнее
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в специализированный
сервисный центр для ремонта.
4. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
3. Предохранители или прерыватели
имеют недостаточную мощность
3. Установить предохранители или
прерыватели соответствующей
мощности
1. Не заточены ножи 1. Заточить ножи
2. Не отрегулированы ножи 2. Правильно установить выступ
ножей
3. Рабочий вал плохо закреплён 3. Затянуть болты крепления
рабочего вала
5. Повышенная вибрация.
Шероховатая или
ворсистая поверхность
4. Прочие причины 4. Проверить машину в
специализированном сервисном
центре
6. Неравномерная глубина
строгания
1. Неодинаковая высота ножей
2.Направляющая планка не
перпендикулярна рабочему столу
3. Слишком быстрая подача
1.Отрегулировать высоту ножей
(«Регулировка высоты ножей»)
2.См. раздел «Установка
направляющей планки»
