Энкор Корвет-104 10304 [7/14] Детали сборки основания машины корвет 104 детали сборки основания машины корвет 104 позиция по схеме сборки
![Энкор Корвет-104 10304 [7/14] Детали сборки основания машины корвет 104 детали сборки основания машины корвет 104 позиция по схеме сборки](/views2/1029100/page7/bg7.png)
20

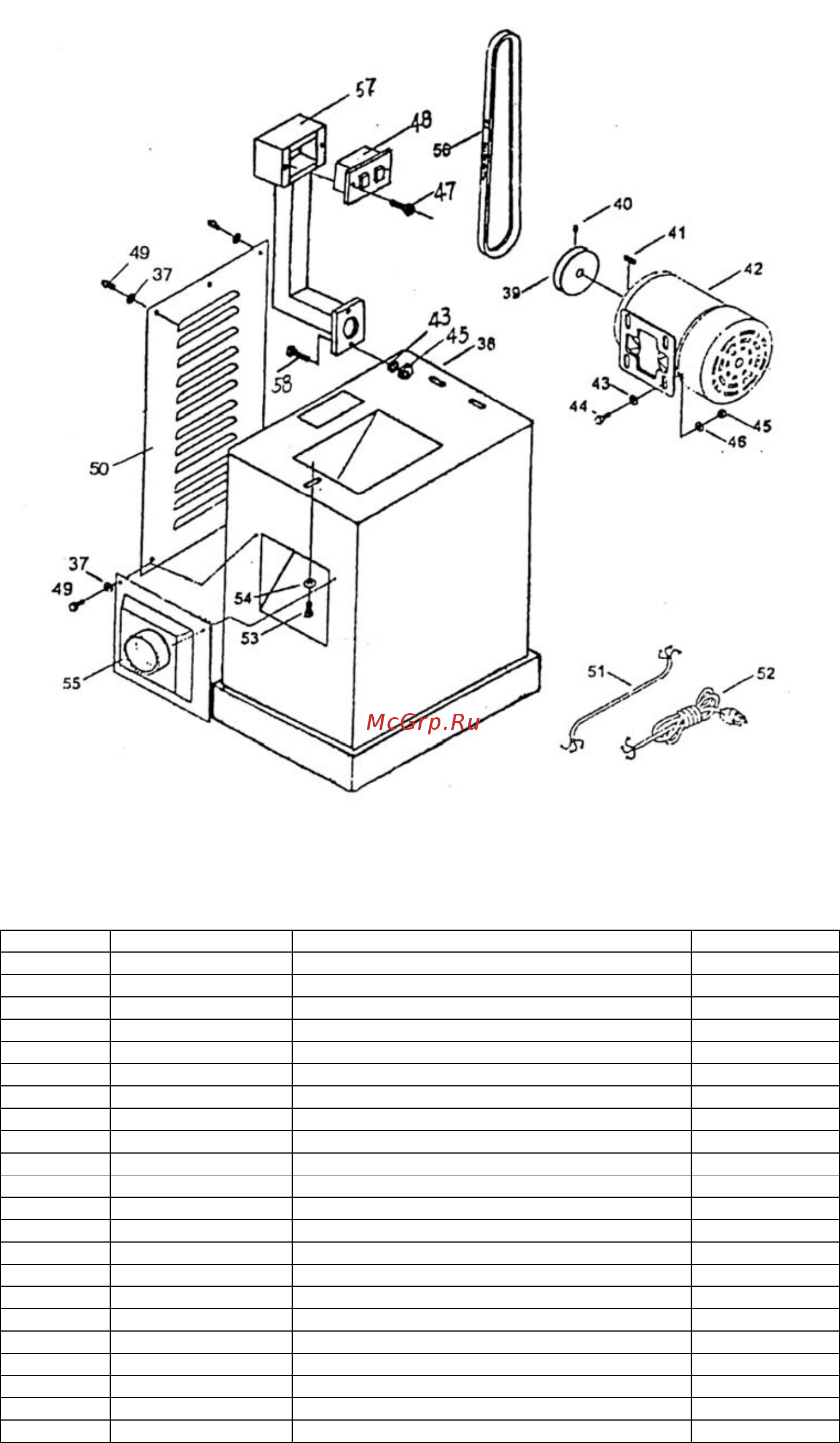

СХЕМА СБОРКИ ОСНОВАНИЯ МАШИНЫ «КОРВЕТ 104»
ДЕТАЛИ СБОРКИ ОСНОВАНИЯ МАШИНЫ «КОРВЕТ 104»
*- позиция по схеме сборки
№№ № детали Наименование Код
37 Шайба Ф5
123906
38 Основание
123838
39 Шкив двигателя
123907
40 Винт М6х8
123908
41 Шпонка 5х5х25
123909
42 Двигатель
123910
43 Шайба Ф8
123911
44 Болт М8х25
123912
45 Гайка М8
123913
46 Шайба пружинная Ф8
123914
47 Винт
123915
48 Пускатель магнитный
123916
49 Винт
123917
50 Панель боковая
123918
51 Шнур двигателя
123919
52 Шнур сетевой
123920
53 Болт М10х16
123921
54 Шайба Ф10
123922
55 Патрубок пылесборника
123923
56 Ремень клиновой 124561
57 Стойка 123924
58 Болт М8х16 123925
5
4.2.13. Постоянно контролируйте заготовку. Не допускайте, чтобы заготовка упиралась в строгальный вал без опоры на
направляющую линейку. Заготовка может выскочить из машины на большой скорости и нанести серьезную травму.
4.2.14. Не пытайтесь выполнять операции, с которыми вы незнакомы.
4.2.15. Не допускайте попадание рук непосредственно под строгальный вал.
4.2.16. Никогда
не стойте на одной линии с линией подачи заготовки. Всегда стойте сбоку. Если произойдет отдача
заготовки, то заготовка вас не ударит.
4.2.17. Не используйте машину вблизи легковоспламеняющихся жидкостей или газов.
4.2.18. Обрабатываемую заготовку постоянно прижимайте к направляющей линейке и поверхности рабочего стола, чтобы
она не могла качаться или вращаться. Под заготовкой
не должны скапливаться опилки.
4.2.19. Не строгайте одновременно несколько заготовок.
4.2.20. Будьте особенно внимательны при строгании больших, очень маленьких или неудобных заготовок.
4.2.21. Не прикасайтесь к строгальному валу машины во время его работы.
4.2.22. Если вам что-то показалось ненормальным в работе машины, немедленно прекратите ее эксплуатацию.
4.2.23. Всегда будьте внимательны, особенно при
выполнении повторяющихся монотонных действий. Не успокаивайтесь
ошибочным чувством безопасности.
4.2.24. Не допускайте неправильную эксплуатацию шнура питания. Не тяните за шнур питания при отсоединении вилки
от розетки. Оберегайте шнур от нагревания, масла, воды и острых кромок.
4.2.25. При подготовке к работе, подключите к машине пылесос.
ПРЕДУПРЕЖДЕНИЕ: Пыль, образующаяся от некоторых пород древесины
, содержащей консерванты, может
быть опасной для здоровья. Всегда работайте в хорошо вентилируемом помещении с использованием
соответствующих средств защиты и удаления пыли.
4.2.26. При строгании заготовок необходимо помнить о максимальных возможностях машины (см. табл.1).
4.2.27. После запуска машины, прежде чем произвести строгание, дайте ей поработать некоторое время на холостом ходу.
Если в
это время вы услышите посторонний шум или почувствуете сильную вибрацию, выключите машину, отсоедините
вилку шнура питания от розетки электрической сети и установите причину этого явления. Не включайте машину до выявления
и устранения причины неисправности.
Избегайте неудобных положений рук, т. к. при внезапном соскальзывании одна или обе руки могут оказаться в
зоне
строгания.
5. ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям вашей машины.
Для этого достаточно взглянуть на табличку с техническими данными на двигателе машины.
5.1. Электрические соединения. Требования к шнуру питания.
5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик
должен установить
соответствующую розетку. Розетка, к которой подключается машина, обязательно должна иметь заземляющий контакт.
5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный сервисный центр.
ПРЕДУПРЕЖДЕНИЕ: Эта машина предназначена для использования только в сухом помещении. Не допускайте
установку машины во влажных помещениях.
5.2 Требования к двигателю.
ВНИМАНИЕ! Для исключения
опасности повреждения двигателя регулярно очищайте двигатель от опилок и
древесной пыли. Таким образом обеспечивается его беспрепятственное охлаждение.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите машину. Отсоедините
вилку шнура питания машины от розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную
причину.
5.2.2. Устройство защиты
или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу
машины. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования этой машины
необходимо достаточное поперечное сечение подводящих проводов. Приведённые в таблице
данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к которому подсоединена
