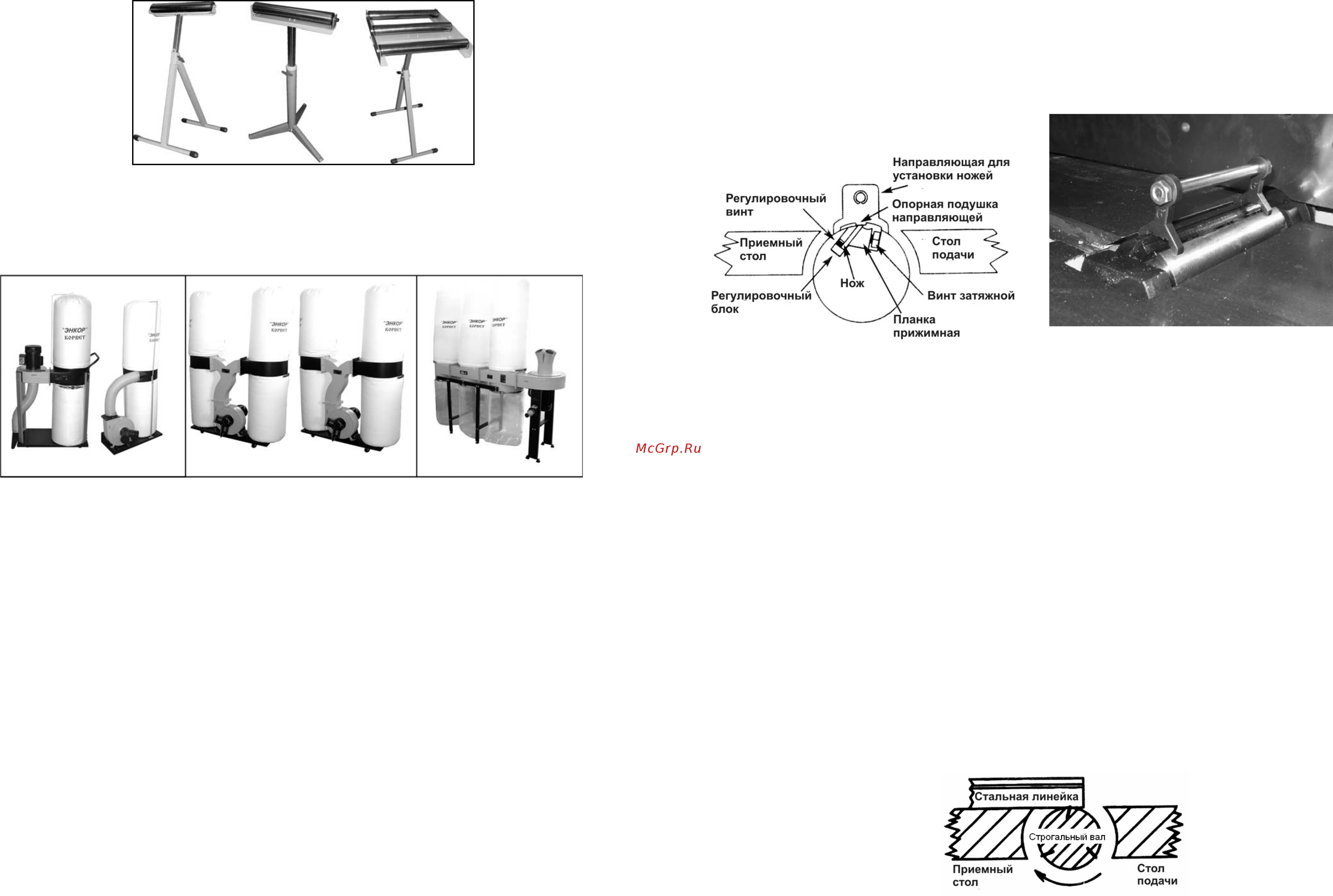

14
16. ОПОРА РОЛИКОВАЯ
Для создания удобства при работе со строгальной машиной, рекомендуем приобрести опору роликовую (Рис.21), которая
облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового изделия
после обработки.
Рис. 21
Код для заказа 29940 Код для заказа 29941 Код для заказа 29942
17. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих машин модели «КОРВЕТ» рекомендуем
использовать пылесосы «КОРВЕТ» различных модификаций (Рис.22, 23, 24), которые обеспечат надлежащие условия
работы и сохранят Ваше здоровье.
Рис . 22 Рис. 23 Рис. 24
«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 14,2 м
3
/мин Расход воздуха 62.3 м
3
/мин Расход воздуха 76м
3
/мин
Код для заказа 10261 Код для заказа 10265 Код для заказа 10267
«КОРВЕТ 64» «КОРВЕТ 66»
1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 42,6 м
3
/мин Расход воздуха 70,82 м
3
/мин
Код для заказа 10264 Код для заказа 10266
18. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Выключите машину, отключите от электрической сети и подождите, чтобы строгальный вал
остановился до начала технического обслуживания.
18.1. Обслуживание
18.1.1. Двигатель и подшипники строгального вала герметичны и не требуют смазки.
18.1.2. Направляющая планка, кронштейн направляющей планки и подъемные винты необходимо очищать и смазывать по
мере необходимости.
18.1.3. Периодически наносите несколько капель жидкого машинного масла на соединение «ласточкин хвост» столов
(подачи и приемного) и рамы, чтобы движение столов было свободным.
18.1.4. Поверхности
столов и направляющей планки должны оставаться гладкими и чистыми, и на них рекомендуем
нанести тонкий слой восковой пасты для обеспечения хорошей подачи заготовок.
18.1.5. Ножи должны быть остро заточены
ПРЕДУПРЕЖДЕНИЕ: Не допускайте попадания тормозных жидкостей, бензина, масел и др. на пластмассовые детали,
так как эти материалы могут испортить пластмассу.
18.2. Уход за ножами
18.2.1. Смола и грязь, при накапливании на ножах, создают повышенное трение при работе.
11
10.3. Регулировка высоты ножа (Рис. 12, 13)
ПРЕДУПРЕЖДЕНИЕ: Ножи строгального вала очень острые. Обращайтесь с ними осторожно.
10.3.1. Для получения ровной поверхности на заготовке режущая кромка ножа должна находиться на одинаковом расстоянии
от оси строгального вала. Высота ножа отрегулирована на заводе-изготовителе и не требует дальнейшей регулировки.
Направляющая для установки ножей прилагается для удобства регулировки высоты ножей.
Для
проверки высоты ножа выполните следующее:
- Опустите стол подачи, повернув маховик глубины строгания по часовой стрелке.
- Установите направляющую планку назад приблизительно на 6 мм дальше ножей.
- Заблокируйте направляющую планку в этой позиции.
- Снимите защитную планку строгального вала.
Установите направляющую для установки ножей на строгальный вал, как показано на Рис. 12, 13.
Рис. 12
Рис. 13
Опорная подушка направляющей для установки ножей должна быть заподлицо с ножом. Если нет, необходимо отрегулировать
высоту ножа:
- Ослабьте зажимные винты.
- Снимите нож.
ПРИМЕЧАНИЕ: Из-за ржавчины или налипания смолы нож может быть липким. В этом случае следует использовать
плоскую отвертку для очистки.
- Снимите все детали и тщательно очистите.
- Установите детали на место.
- Убедитесь, что нож на 1,6 мм выходит за строгальный вал.
- Установите направляющую для установки ножей на строгальный вал, как показано на Рис. 12, 13.
- Установите опорную подушку направляющей для установки ножей на нож.
- Поворачивайте регулировочные винты до тех пор, пока направляющая для установки ножей не установится правильно
на
строгальном валу.
- Не снимая направляющую для установки ножей, затяните зажимные винты.
- Снимите направляющую для установки ножей.
- Повторите процедуру для двух оставшихся ножей.
10.4. Регулировка приемного стола (Рис. 14, 15)
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что переключатель находится в положении ВЫКЛ., и машина отключена от сети.
10.4.1. Ослабьте фиксатор приемного стола.
10.4.2. Поднимите или опустите приемный стол, чтобы поверхность стола была точно на одном уровне с самой высокой
точкой ножей.
10.4.3. Установите линейку на приемный стол и строгальный вал, как показано на Рис. 14.
10.4.4. Проверните
вручную строгальный вал. Ножи должны едва касаться линейки. Если нож опущен слишком низко или
поднят слишком высоко с любого конца, отрегулируйте высоту ножа в соответствии с разделом «Регулировка высоты ножа».
Рис. 14
