10
Максимальная глубина строгания требует большего усилия и может стать причиной преждевременного износа всех
деталей машины.

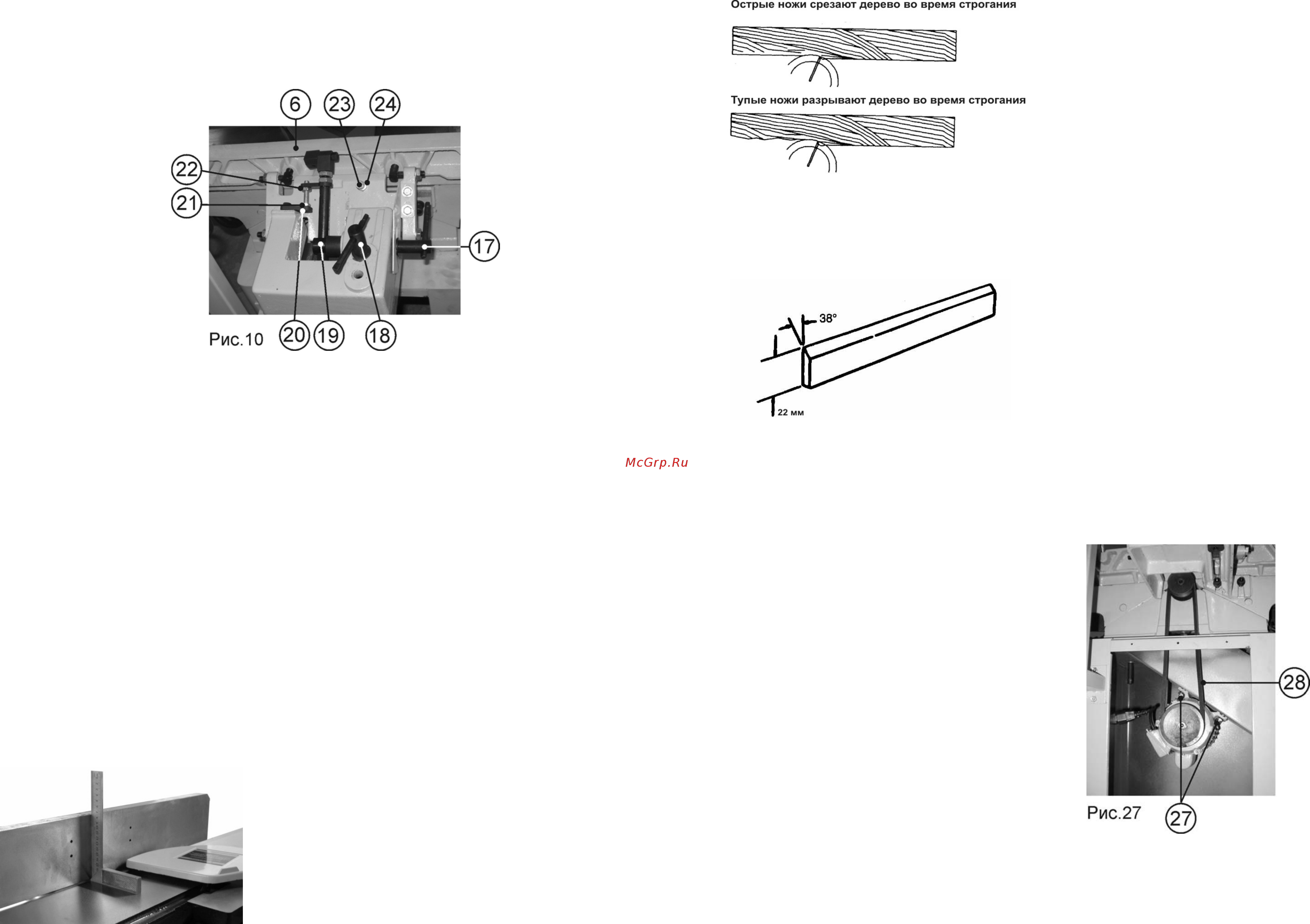

10.2. Регулировка направляющей планки (Рис. 10, 11)
ПРИМЕЧАНИЕ: Выключите машину и подождите остановки всех деталей до начала регулировки направляющей планки.
10.2.1. Направляющую планку можно отрегулировать для строгания под любым углом от 0° до 45° градусов в любую
сторону. Направляющая планка может быть наклонена внутрь до 45° (в сторону строгального вала) для сохранения
стабильности при обработке узких деталей и до 45° наружу (от
строгального вала) для выполнения операций с большим
углом. Используйте угловой измеритель для измерения угла наклона.
Для регулировки угла наклона необходимо:
- Ослабить фиксирующую ручку угла наклона (17) направляющей планки.
- Установить направляющую планку (6) под нужным углом.
- Затянуть фиксирующую ручку (17) угла наклона направляющей планки.
10.2.2. Направляющую планку можно перемещать по опоре, когда заготовку нельзя строгать по всей ширине или когда
необходимо использовать только часть ножа.
Для перемещения направляющей
планки:
- Ослабьте фиксирующую ручку (18) перемещения направляющей планки.
- Переместите направляющую планку (6) в нужную позицию.
- Затяните фиксирующую ручку (18) перемещения направляющей планки.
11.2.3. Когда работа закончена, установите направляющую планку в крайнее заднее положение стола подачи и приемного
стола, но не дальше задней кромки этих столов.
ВНИМАНИЕ: Не отодвигайте направляющую планку от корпуса
машины. Строгальный вал должен быть все время
полностью закрыт.
10.2.3. Направляющая планка включает: ограничительный болт (21) с фиксирующей гайкой (22) и упором (20) в позиции
0° (90° относительно рабочего стола), ограничительный болт (23) с фиксирующей гайкой (24) в позиции 45° наружу,
ограничительную втулку (19) в позиции 45° внутрь. Эти ограничительные болты отрегулированы на заводе-изготовителе,
но регулировки могут нарушиться во время
транспортировки.
Для их проверки:
- Установите направляющую планку к валу и заблокируйте в позиции 90° с помощью фиксирующей ручки (17) угла
наклона направляющей планки.
- Установите угольник к направляющей планке и поверхности рабочего стола, Рис.11. Направляющая планка и рабочий
стол должны быть под углом 90° друг к другу. Если нет, ослабьте фиксирующую ручку (17) угла
наклона направляющей
планки, ослабьте фиксирующую гайку (22) и поверните ограничительный болт (21), чтобы получился прямой угол.
Закрепите в этом положении, затянув фиксирующую гайку (20).
Рис.11
С помощью угольника проверьте угол 90° установки направляющей планки
к рабочему столу и затяните фиксирующую ручку угла наклона
направляющей планки.
Проверьте 45° внутренний и внешний ограничители. 45° внутренний
ограничитель представляет собой
ограничительную втулку с фиксирующим
винтом. 45° внешний ограничительный болт расположен сверху
направляющей планки. Если требуется регулировка, ослабьте
фиксирующую гайку, поверните болт в нужную позицию и закрепите по
месту фиксирующей гайкой.
15
Рис. 25
18.2.2. Ножи перегреваются и изнашиваются быстрее. Для очистки
ножей используйте растворители смолы.
18.2.3. Ножи дольше будут острыми при заточке их на
мелкозернистом камне.
18.3. Контроль износа ножей (Рис.25)
18.3.1. Состояние ножей влияет на точность строгания. Если износ
ножей не виден при проверке высоты, качество строгания указывает
на их состояние. Следите за качеством строгания и проверяйте
состояние ножей.
18.3.2. Тупые ножи «обдирают» поверхность и создают ворсистую
поверхность.
18.3.3. На древесине разной плотности при использовании тупых ножей образуются поднятые волокна древесины.
18.3.4. Ворсистость
также образуется, если на ноже образовались зазубрины.
18.4. Заточка ножей
Рис.26
18.4.1. Ножи можно затачивать по отдельности с помощью
мелкозернистого точильного бруска. Брусок необходимо смочить водой
и убедиться, что он не стерт. Для заточки ножей выполните следующее:
• Частично закройте брусок бумагой для защиты поверхности
стола.
• Установите стол подачи так, чтобы брусок контактировал с
ножом вдоль скошенной поверхности ножа.
• Перемещайте
брусок по ножу с одной стороны на другую,
прижимая также брусок к ножу в направлении подачи.
• Следите за тем, чтобы на каждый участок ножа приходилось
одинаковое число движений бруска.
18.4.2. Если на ноже зазубрины, его нужно заменить или перешлифовать заново. Ножи можно шлифовать несколько раз, до тех
пор, пока
их ширина не станет 14 мм.
18.4.3. Никогда не устанавливайте неотбалансированные ножи или ножи, ширина которых менее 14 мм.
18.4.4. Иногда замена ножей дешевле, чем перешлифовка. Ножи всегда следует точить и менять в комплекте по три.
18.5. Замена клинового ремня (Рис.27)
18.5.1. Выключите выключатель и отключите вилку
шнура питания станка от розетки электросети.
18.5.2. Выверните два болта и снимите кожух шкива
строгального вала.
18.5.3. Выверните шесть винтов и снимите заднюю
панель основания.
18.5.4. Ослабьте болты крепления двигателя (27).
18.5.5. Снимите клиновой ремень(28).
18.5.6. Установить новый клиновой ремень.
18.5.7. Сдвиньте узел двигателя для натяжения
клинового ремня.
18.5.8. Надежно
затяните болты двигателя (27).
18.5.9. Установите заднюю панель основания.
18.5.10. Установите кожух шкива строгального вала.
