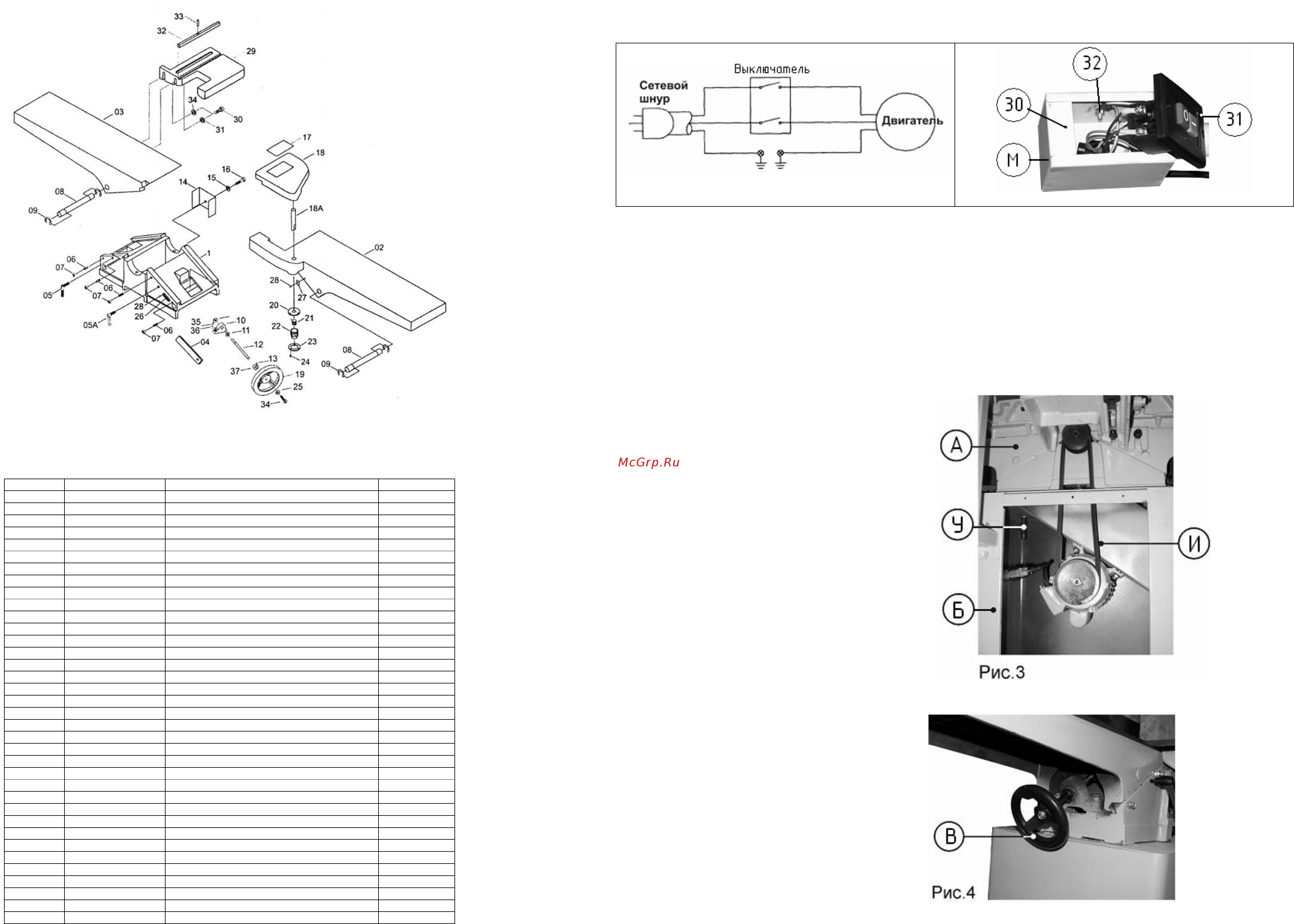

СХЕМА СБОРКИ МАШИНЫ «КОРВЕТ 104»
ДЕТАЛИ СБОРКИ МАШИНЫ «КОРВЕТ 104»
*- позиция по схеме сборки
* детали Наименование Код
01 J6A-1-07 Рама
123839
02 J6A-1-09 Стол подачи
123840
03 J6A-1-08 Стол приемный
123841
04 J6A-1-10 Клин
123842
05 Фиксатор
123843
06 Болт М6х25
123844
07 Гайка М6
123845
08 J6A-1-13 Ось
123846
09 Шайба стопорная
123847
10 J6A-1-12 Скоба ходового винта
123848
11 Шайба
123849
12 J6A-1-15 Винт ходовой
123850
13 Винт М6х8
123851
14 J6A-1-25 Кожух шкива
123852
15 Шайба Ф8
123853
16 Винт М8х12
123854
17 Шильдик
123855
18 Планка защитная
123856
19 J6A-1-16 Маховик
123857
20 J6A-1-24 Шайба
123858
21 J6A-1-22 Пружина
123859
22 J6A-1-21 Кожух пружины
123860
23 J6A-1-23 Кольцо
123861
24 Винт М5х12
123862
25 Шайба Ф6
123863
26 Шкала
123864
27 Указатель
123865
28 Винт М5х6
123866
29 J6A-3-01 Опора
123867
30 Болт М10х30
123868
31 Шайба Ф10
123869
32 J6A-3-02 Шпонка
123870
33 Штифт 4х12
123871
34 Болт М6х12
123872
35 Болт М8х25
123873
36 Шайба
123874
7
8. СХЕМА ПОДКЛЮЧЕНИЯ
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что машина выключена и отключена от источника питания, прежде чем начинать
проверять электропроводку.
Примечание: Все подключения проводите с помощью квалифицированного электрика.
8.1. Двигатель установлен, и электропроводка подключена в соответствии с электрической схемой.
Рис. 2в
Рис. 2г
8.2. Двигатель собран и укомплектован шнуром для использования в сети 220В. Питание поступает непосредственно на
магнитный пускатель. Зеленый провод заземления должен оставаться надежно прикрепленным к основанию для защиты от
поражения электрическим током..
8.3. Заведите шнур с обжатыми проводами в трубу стойки (М) из комплекта поставки. Снимите выключатель (31)выкрутив
два винта (30) и
подключите провода согласно Рис.2г. Провод заземления обязательно надежно прикрутите гайкой (32).
9. СБОРКА
ПРИМЕЧАНИЕ:
Машина достаточно тяжелая. Поднимайте и перемещайте ее вдвоем или с помощью каких-либо механизмов и
приспособлений.
9.1. Сборка основания и машины (Рис.3)
9.1.1. Установите основание (Б) на ровной
поверхности пола.
9.1.2. Установите машину (А) на основание (Б),
совместив их отверстия для крепления, и закрепите
машину (А) тремя специальными ботами (У).
9.1.3. Снимите заднюю панель основания (Б).
9.1.4. Ослабьте болты крепления двигателя,
переместите его вверх и установите клиновой ремень
(И).
9.1.5. Совместите шкив двигателя
и шкив
строгального вала, натяните ремень и затяните болты
крепления двигателя.
9.1.6. Установите заднюю панель основания (Б).
9.1.7. Подключите штекер провода двигателя к кабелю
шнура питания закрепленному на основании (Б).
9.1.8. Установите с торца стола подачи машины (А)
стойку (М) с сетевым шнуром и выключателем.
9.2. Установка маховиков (Рис. 4)
9.2.1. Установите маховики (В) на подъемные винты
регулировки высоты рабочего стола, совместив пазы
маховиков и штифты винтов.
9.2.2. Затяните болтами с шайбами маховики на
подъемных винтах.
