Энкор Корвет-104 10304 [11/14] Регулировка
![Энкор Корвет-104 10304 [11/14] Регулировка](/views2/1029100/page11/bgb.png)
16
19. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Машина модели "КОРВЕТ 104" соответствует требованиям ТУ-4833-007-44744687-2003, ГОСТ Р МЭК 1029-1-94,
ГОСТ Р МЭК 1029-2-3-96, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99, ГОСТ Р 51318.14.2-99, обеспечивающим
безопасность жизни, здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации.
Дата изготовления ”___”____________200 г. Зав.№______________ ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
20. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу электрических машин модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации электрической
машины в период гарантийного срока. В случае нарушения работоспособности электрической машины в течение
гарантийного срока владелец имеет право на ее бесплатный ремонт.
В гарантийный ремонт принимается машина при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта
машину с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки,
или попытки разборки электрической машины.
3. Если неисправность электрической машины стала следствием нарушения условий хранения, попадания
внутрь
посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и
приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении
корпуса и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные диски,
ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и ленточных машин,
фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация электрической машины, которая могла быть выявлена при
продаже. Претензии от третьих лиц не принимаются.
Электрическая машина в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения
нормальной работы электрической машины, например: падение оборотов, изменение
шума, появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратите работу
и обратитесь в Сервисный центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных
мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание
:
Техническое обслуживание электрических машин, проведение регламентных работ, регулировок, указанных в
руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно
действующим расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
9
9.7. Регулировка пружины защитной планки строгального вала
9.7.1. Снимите винт с нижней части оси защитной планки строгального вала.
9.7.2. Поверните кожух пружины по часовой стрелке для ослабления усилия сжатия пружины защитной планки строгального
вала.
9.7.3. Снимите защитную планку строгального вала, затем, медленно поворачивая кожух пружины против часовой стрелки
примерно на ½ оборота, установите ось защитной планки строгального вала.
9.7.4. Еще
раз проверьте установку защитной планки строгального вала.
ПРИМЕЧАНИЕ: Пружину не следует накручивать слишком сильно, так как это может вызывать раннее срабатывание
или поломку защитной планки строгальногоо вала. Если пружина поломана или защитная планка строгального вала
не возвращается автоматически в исходное положение, машину использовать нельзя. Замените пружину немедленно,
не дожидаясь планового
обслуживания.
9.7.5. Установите винт на нижнюю часть оси защитной планки строгального вала.

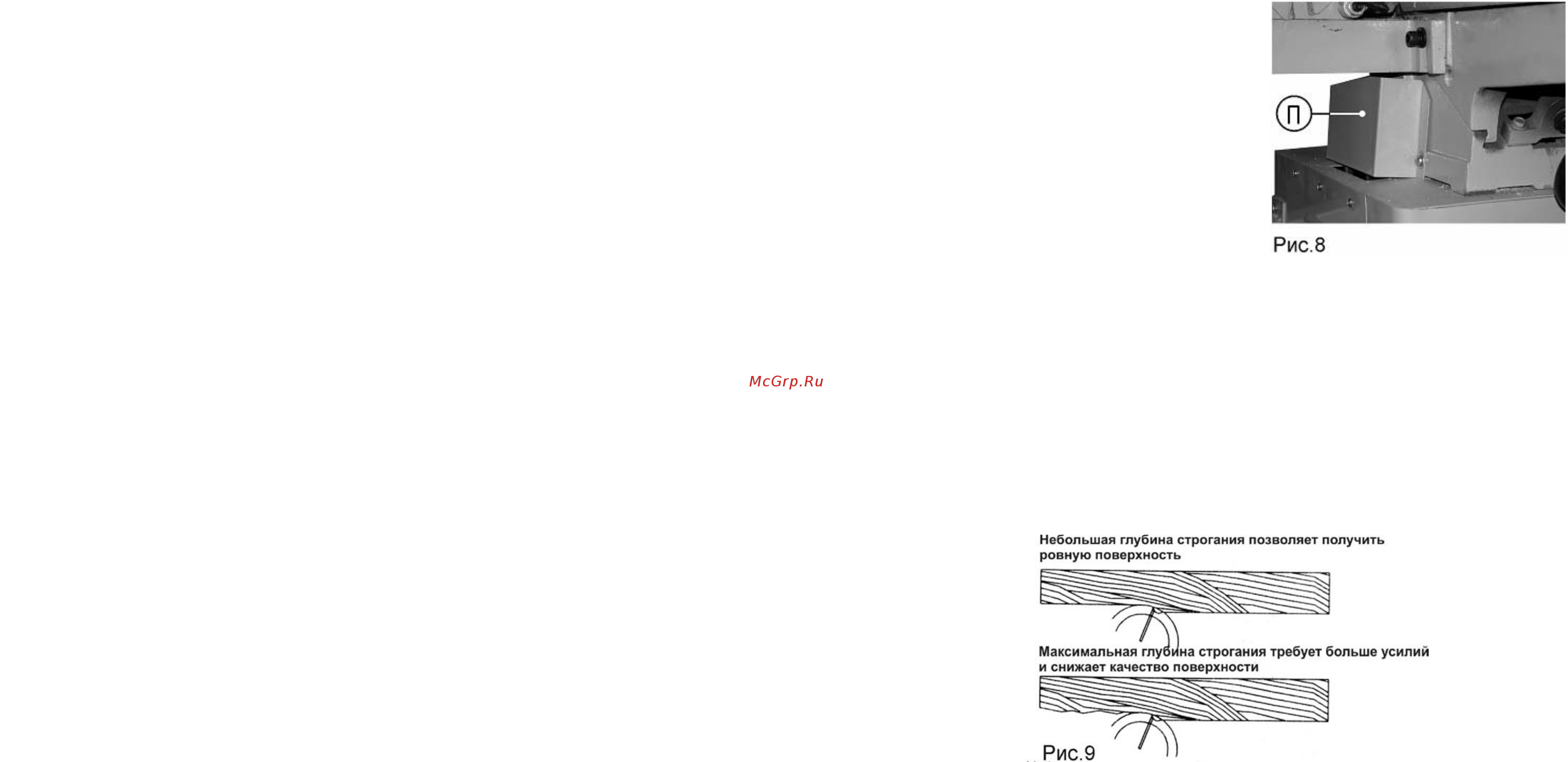

9.8. Установка кожуха шкива (Рис.8)
9.8.1. Установите кожух (П) шкива строгального вала
при помощи двух винтов с шайбами.
10. РЕГУЛИРОВКА
ВНИМАНИЕ: Выключите машину, отключите от сети и подождите, чтобы строгальный вал остановился до начала
регулировки.
10.1. Регулировка глубины строгания (Рис. 7)
10.1.1. Глубина строгания регулируется перемещением стола подачи по отношению к строгальному валу. Стол подачи можно
опускать или поднимать с помощью маховика.
10.1.2. Ослабьте ручку фиксации стола подачи перед его регулировкой. После регулировки заблокируйте стол в нужном
положении.
10.1.3. Поворот маховика по часовой стрелке опускает стол подачи и обеспечивает удаления большего количества древесины
с
заготовки.
10.1.4. Поворот маховика против часовой стрелки поднимает стол подачи, и с заготовки снимается меньше материала.
10.1.5. Глубина строгания устанавливается по шкале.
10.1.6. Не выполняйте фугование, строгание и выемку пазов глубже 3 мм.
ПРЕДУПРЕЖДЕНИЕ: Поверхность, обрабатываемая машиной, будет более гладкой, если использовать небольшую глубину
строгания, Рис.9.
Покоробленные доски не следует
обрабатывать за один проход. Рекомендуется использовать несколько проходов для
получения ровной поверхности.
Строгайте по очереди кромки доски, каждую на половину глубины. Это даст в результате более равномерное содержание
влаги в дереве и поможет предотвратить коробление в будущем.
Содержание
- Уважаемый покупатель вы приобрели переносную электрическую строгальную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 3
- Корешок 1 на гарантийный ремонт 4
- Корешок 2 4
- Детали сборки основания машины корвет 104 детали сборки основания машины корвет 104 позиция по схеме сборки 7
- Постоянно контролируйте заготовку не допускайте чтобы заготовка упиралась в строгальный вал без опоры на направляющую линейку заготовка может выскочить из машины на большой скорости и нанести серьезную травму 4 4 не пытайтесь выполнять операции с которыми вы незнакомы 4 5 не допускайте попадание рук непосредственно под строгальный вал 4 6 никогда не стойте на одной линии с линией подачи заготовки всегда стойте сбоку если произойдет отдача заготовки то заготовка вас не ударит 4 7 не используйте машину вблизи легковоспламеняющихся жидкостей или газов 4 8 обрабатываемую заготовку постоянно прижимайте к направляющей линейке и поверхности рабочего стола чтобы она не могла качаться или вращаться под заготовкой не должны скапливаться опилки 4 9 не строгайте одновременно несколько заготовок 4 0 будьте особенно внимательны при строгании больших очень маленьких или неудобных заготовок 4 1 не прикасайтесь к строгальному валу машины во время его работы 4 2 если вам что то показалось ненормальным в 7
- Схема сборки основания машины корвет 104 7
- 19 схема сборки узла направляющей планки машины корвет 104 8
- Детали сборки узла направляющей планки машины корвет 104 детали сборки узла направляющей планки машины корвет 104 позиция по схеме сборки 8
- До 15м 1 0 мм2 8
- Машина и вилкой штепсельного разъёма машины при этом не имеет значения осуществляется подвод электроэнергии к машине через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей удлинительный провод должен иметь на одном конце вилку с заземляющим контактом а на другом розетку совместимую с вилкой вашей машины предупреждение машина должна быть заземлена через розетку с заземляющим контактом длина подводящих проводов необходимое поперечное сечение медных проводов 8
- Основание 2 патрубок пылесборника 3 ручка фиксации приемного стола 4 маховик подъема опускания приемного стола 5 стол приемный 6 направляющая планка 7 шнур сетевой 8 магнитный пускатель 9 стойка 10 ручка направляющей планки 11 планка защитная рабочего вала 12 стол подачи 13 маховик подъема опускания стола подачи 14 ручка фиксации стола подачи 15 ручка фиксации перемещения направляющей планки 16 ручка фиксации угла наклона направляющей планки 8
- Распаковка 6 распаковка 6 откройте упаковку и извлеките все комплектующие детали и узлы 6 проверьте комплектность машины 7 устройство машины рис а 2б 8
- 8 схема подключения предупреждение убедитесь что машина выключена и отключена от источника питания прежде чем начинать проверять электропроводку примечание все подключения проводите с помощью квалифицированного электрика 8 двигатель установлен и электропроводка подключена в соответствии с электрической схемой 9
- Двигатель собран и укомплектован шнуром для использования в сети 220в питание поступает непосредственно на 8 двигатель собран и укомплектован шнуром для использования в сети 220в питание поступает непосредственно на магнитный пускатель зеленый провод заземления должен оставаться надежно прикрепленным к основанию для защиты от поражения электрическим током 8 заведите шнур с обжатыми проводами в трубу стойки м из комплекта поставки снимите выключатель 31 выкрутив два винта 30 и подключите провода согласно рис г провод заземления обязательно надежно прикрутите гайкой 32 9 сборка 9
- Детали сборки машины корвет 104 детали сборки машины корвет 104 позиция по схеме сборки 9
- Машина достаточно тяжелая поднимайте и перемещайте ее вдвоем или с помощью каких либо механизмов и приспособлений 9
- Ослабьте болты крепления двигателя переместите его вверх и установите клиновой ремень и 9 совместите шкив двигателя и шкив строгального вала натяните ремень и затяните болты крепления двигателя 9 установите заднюю панель основания б 9 подключите штекер провода двигателя к кабелю шнура питания закрепленному на основании б 9 установите с торца стола подачи машины а стойку м с сетевым шнуром и выключателем 9
- Примечание 9
- Рис 2в рис 2в 9
- Рис 2г рис 2г 9
- Сборка основания и машины рис 9
- Схема сборки машины корвет 104 9
- Установите маховики в на подъемные винты регулировки высоты рабочего стола совместив пазы маховиков и штифты винтов 9 затяните болтами с шайбами маховики на подъемных винтах 9
- Установите основание б на ровной поверхности пола 9 установите машину а на основание б совместив их отверстия для крепления и закрепите машину а тремя специальными ботами у 9 снимите заднюю панель основания б 9
- Установка маховиков рис 4 9
- Opt enkor ru 10
- Контроль установки защитной планки строгального вала 10
- Установка защитной планки строгального вала рис 7 10
- Установка патрубка пылесборника рис 10
- Установка узла направляющей планки рис 6 10
- Регулировка 11
- Регулировка глубины строгания рис 7 11
- Регулировка пружины защитной планки строгального вала 11
- Установка кожуха шкива рис 11
- Замена клинового ремня рис 7 12
- Заточка ножей 12
- Контроль износа ножей рис 5 12
- Регулировка направляющей планки рис 10 11 12
- Рис 25 12
- Обслуживание 13
- Регулировка высоты ножа рис 12 13 13
- Регулировка приемного стола рис 14 15 13
- Рис 14 13
- Уход за ножами 13
- Регулировка перемещения столов рис 16 14
