6
машина, и вилкой штепсельного разъёма машины. При этом не имеет значения, осуществляется подвод электроэнергии к
машине через стационарные подводящие провода, через удлинительный кабель или через комбинацию стационарных и
удлинительных кабелей.
Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом, а на
другом – розетку, совместимую с вилкой Вашей машины.
Предупреждение: Машина должна быть заземлена через розетку с заземляющим контактом.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,0 мм2
6. РАСПАКОВКА
6.1. Откройте упаковку и извлеките все комплектующие детали и узлы.
6.2. Проверьте комплектность машины.

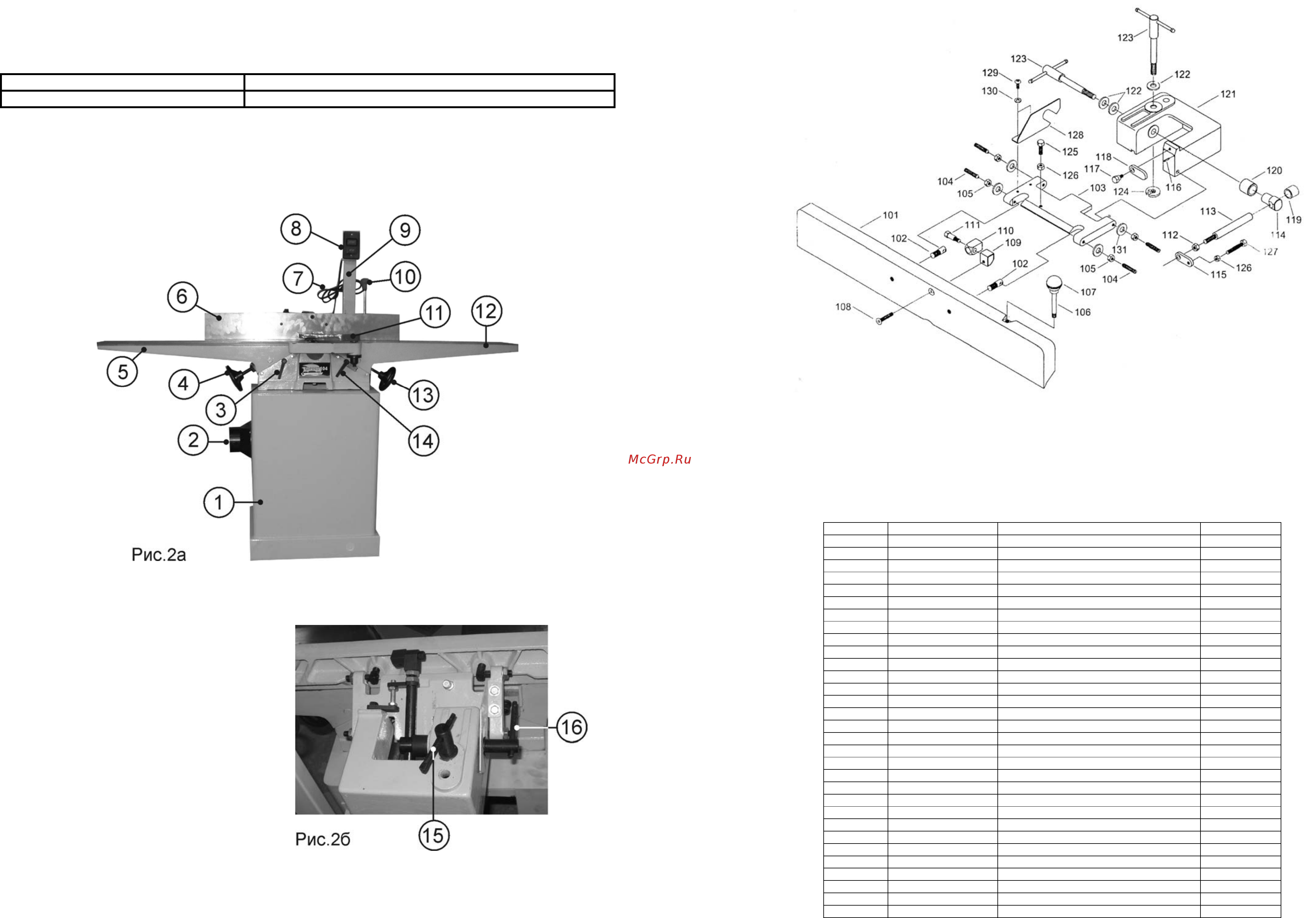

7. УСТРОЙСТВО МАШИНЫ (Рис.2а, 2б)
1. Основание
2. Патрубок пылесборника
3. Ручка фиксации приемного стола
4. Маховик подъема/опускания приемного стола
5. Стол приемный
6. Направляющая планка
7. Шнур сетевой
8. Магнитный пускатель
9. Стойка
10. Ручка направляющей планки
11. Планка защитная рабочего вала
12. Стол подачи
13. Маховик подъема/опускания стола подачи
14. Ручка фиксации
стола подачи
15. Ручка фиксации перемещения направляющей
планки
16. Ручка фиксации угла наклона направляющей
планки
19
СХЕМА СБОРКИ УЗЛА НАПРАВЛЯЮЩЕЙ ПЛАНКИ МАШИНЫ «КОРВЕТ 104»
ДЕТАЛИ СБОРКИ УЗЛА НАПРАВЛЯЮЩЕЙ ПЛАНКИ МАШИНЫ «КОРВЕТ 104»
*- позиция по схеме сборки
№* № детали Наименование Код
101 J6A-3-06 Планка направляющая
123875
102 J6A-3-05 Шкворень поворотный
123876
103 J6A-3-04 Шарнир
123877
104 Винт специальный М10х35
123878
105 Гайка М10
123879
106 J6A-3-21 Ручка
123880
107 Головка ручки
123881
108 Винт специальный М8х30
123882
109 J6A-3-07 Блок планки
123883
110 J6A-3-08 Блок фиксирующий
123884
111 J6A-3-09 Винт специальный
123885
112 Гайка М12
123886
113 J6A-3-10 Тяга регулировочная
123887
114 J6A-3-13 Зажим регулировки наклона
123888
115 J6A-3-11 Упор угла 90°
123889
116 Штифт 4х12
123890
117 J6A-3-19 Болт специальный
123891
118 J6A-3-20 Блок стопорный
123892
119 J6A-3-12 Кольцо
123893
120 J6A-3-14 Втулка
123894
121 J6A-3-03 Кронштейн
123895
122 J6A-3-16 Шайба Ф12
123896
123 J6A-3-15 Ручка фиксирующая
123897
124 J6A-3-17 Гайка специальная
123898
125 Болт М8х35
123899
126 Гайка М8
123900
127 Болт М8х35
123901
128 J6A-3-18 Планка стопорная
123902
129 Винт М8х16
123903
130 Шайба Ф8
123904
131 Шайба Ф10
123905
