4
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе с машиной
ПРЕДУПРЕЖДЕНИЕ: не подключайте машину к электрической сети питания до тех пор, пока внимательно
не ознакомитесь с изложенными в «Руководстве» рекомендациями и поэтапно не пройдете все пункты настройки и
регулировки машины.
4.1.1. Ознакомьтесь с назначением, устройством, принципом
действия и максимальными возможностями Вашей
машины
4.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.
4.1.3. Выработайте в себе привычку: прежде чем включать машину, убедитесь в том, что все используемые при
настройке инструменты удалены с рабочего стола.
4.1.4. Место проведения работ с машиной должно быть ограждено. Содержите рабочее место
в чистоте, не
допускайте загромождения посторонними предметами. Не допускайте использование машины в помещениях со скользким
полом, например, засыпанном опилками или натертом воском.
4.1.5. Запрещается установка и работа машины в помещениях с относительной влажностью воздуха более 80%.
Позаботьтесь о хорошем освещении рабочего места и свободе передвижения вокруг машины.
4.1.6. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места. Запирайте рабочее
помещение на замок.
4.1.7. Не перегружайте машину. Ваша работа будет выполнена лучше и закончится быстрее, если вы будете
выполнять её так, чтобы машина не перегружалась.
4.1.8. Используйте машину только по назначению. Не допускается самостоятельное проведение модификаций
машины,
а также использование машины для работ, на которые она не рассчитана.
4.1.9. Одевайтесь правильно. При работе с машиной не надевайте излишне свободную одежду, перчатки, галстуки,
украшения. Они могут попасть в подвижные детали машины. Всегда работайте в нескользящей обуви и убирайте назад
длинные волосы.
4.1.10. Всегда работайте в защитных очках, обычные очки таковыми
не являются, поскольку не противостоят ударам;
работайте с применением наушников для уменьшения воздействия шума.
4.1.11. При отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать
индивидуальные средства защиты дыхательных путей (респиратор), поскольку древесная пыль некоторых пород может
вызывать аллергические осложнения.
4.1.12. Не рекомендуется тянуться к детали через работающую машину. Сохраняйте правильную
рабочую позу и
равновесие.
4.1.13. Контролируйте исправность деталей машины, правильность регулировки подвижных деталей, соединений
подвижных деталей, правильность установок под планируемые операции. Любая неисправная деталь должна немедленно
ремонтироваться или заменяться.
4.1.14. Содержите машину в чистоте, в исправном состоянии, правильно ее обслуживайте.
4.1.15. Перед началом любых работ по настройке или техническому обслуживанию машины отключите
вилку шнура
питания машины от розетки электросети.
4.1.16. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к
комплектующим. Применение несоответствующих комплектующих может стать причиной несчастного случая.
4.1.17. Не оставляйте машину без присмотра. Прежде чем покинуть рабочее место, выключите машину, дождитесь
полной остановки строгального вала и отключите шнур питания из розетки электросети.
4.2.
Дополнительные указания по обеспечению безопасности при работе с машиной.
4.2.1. Перед первым включением машины обратите внимание на надежность установки машины.
ВНИМАНИЕ! Прочтите надписи с предупреждающими указаниями на наклейках, расположенных на
машине. Для исключения возможности удара электрическим током не подвергайте машину воздействию
повышенной влажности.
4.2.2. Никогда не включайте машину при снятом
строгальном вале или снятом кожухе привода.
4.2.3. Никогда не производите строгание или фугование глубже 3 мм.
4.2.4. Используйте толкатели для подачи заготовок при строгании или фуговании.
4.2.5. Из заготовки необходимо удалить гвозди или иные инородные предметы, которые могут стать причиной
поломки ножей строгального вала.
4.2.6. Будьте осторожны при регулировке или замене ножей, чтобы не порезать руки.
4.2.7. Никогда не опускайте руку в отверстие для удаления опилок, если машина включена в электрическую сеть.
4.2.8. После включения машины подождите, чтобы строгальный
вал достиг рабочей скорости перед ее
использованием.
4.2.9. Не выполняйте фугование заготовок короче 200 мм, уже 20 мм, тоньше 13 мм.
4.2.10. Подавайте заготовки к строгальному валу только навстречу направлению его вращения.
4.2.11. Никогда не включайте машину, если заготовка касается ножей.
4.2.12. Заготовки длиннее, чем длина рабочего стола, необходимо подпирать с помощью опоры роликовой или
другого приспособления высотой, равной высоте рабочего стола.
21

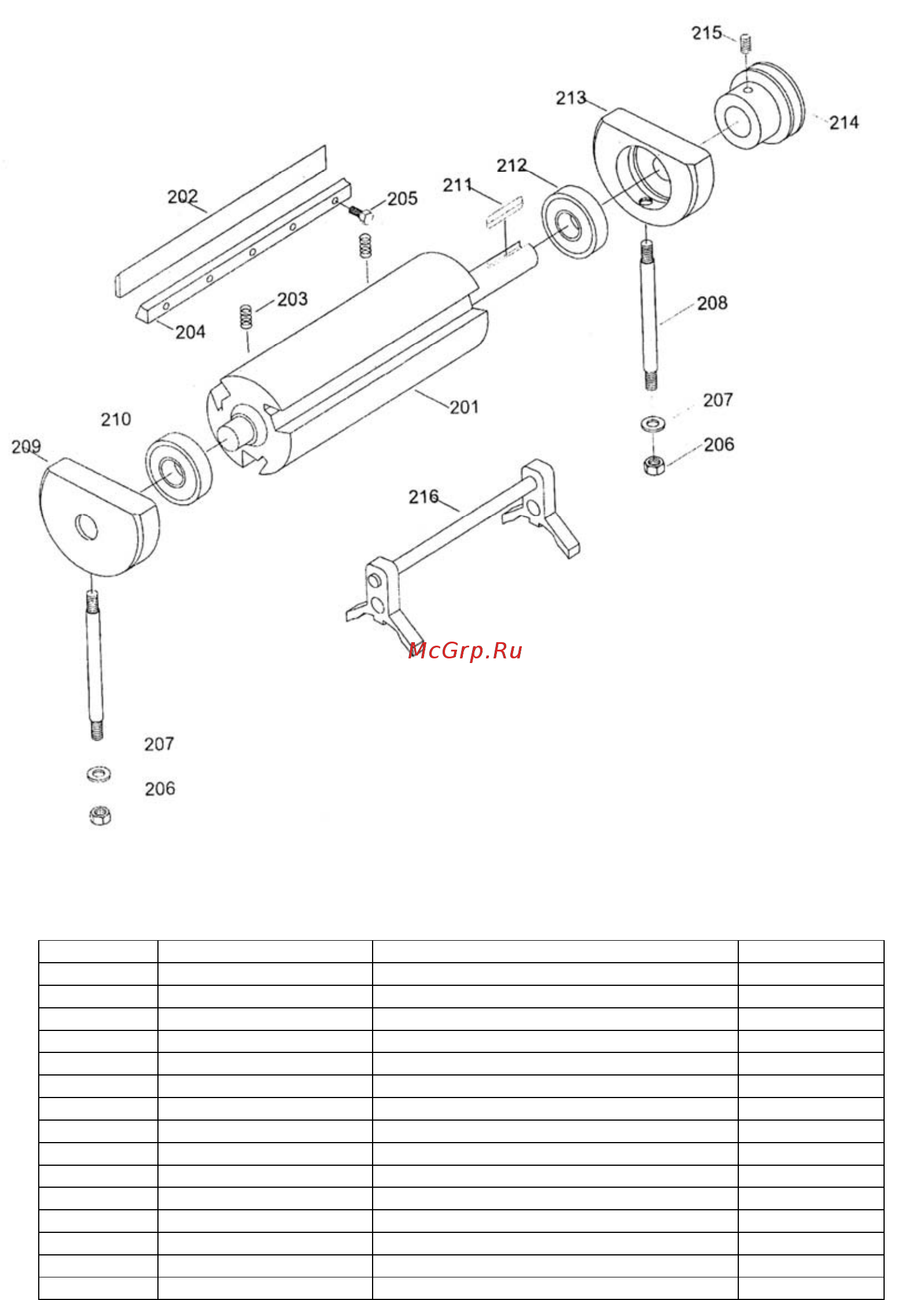

СХЕМА СБОРКИ СТРОГАЛЬНОГО ВАЛА МАШИНЫ «КОРВЕТ 104»
ДЕТАЛИ СБОРКИ СТРОГАЛЬНОГО ВАЛА МАШИНЫ «КОРВЕТ 104»
*- позиция по схеме сборки
№* № детали Наименование Код
201 J6A-1-04 Вал строгальный 123926
202 J6A-1-06 Нож (комплект из 3 шт.) 123940
203 J6A-1-28 Пружина
123927
204 J6A-1-06 Планка прижимная
123928
205 Болт
123929
206 Гайка М10
123930
207 Шайба пружинная Ф10
123931
208 Шпилька
123932
209 J6A-1-02 Корпус подшипника
123933
210 Подшипник Е6202
123934
211 Шпонка 5х5х25
123935
212 Подшипник Е6203
123936
213 J6A-1-03 Корпус подшипника
123937
214 J6A-1-01 Шкив
123938
215 Винт М6х8
123693
