16
17.1.3. Периодически наносить несколько капель жидкого машинного масла на соединение «ласточкин хвост» столов
(подачи и приемного) и рамы, чтобы движение столов было свободным.
17.1.4. Поверхности столов и направляющей планки должны оставаться гладкими и чистыми, и на них рекомендуем
нанести тонкий слой восковой пасты для обеспечения хорошей подачи заготовок.
17.1.5. Ножи
должны быть остро заточены
ПРЕДУПРЕЖДЕНИЕ: Не допускайте попадания тормозных жидкостей, бензина, масел и др. на пластмассовые
детали, так как эти материалы могут испортить пластмассу.
17.2. Уход за ножами
17.2.1. Смола и грязь, при накапливании на ножах, создают повышенное трение при работе.

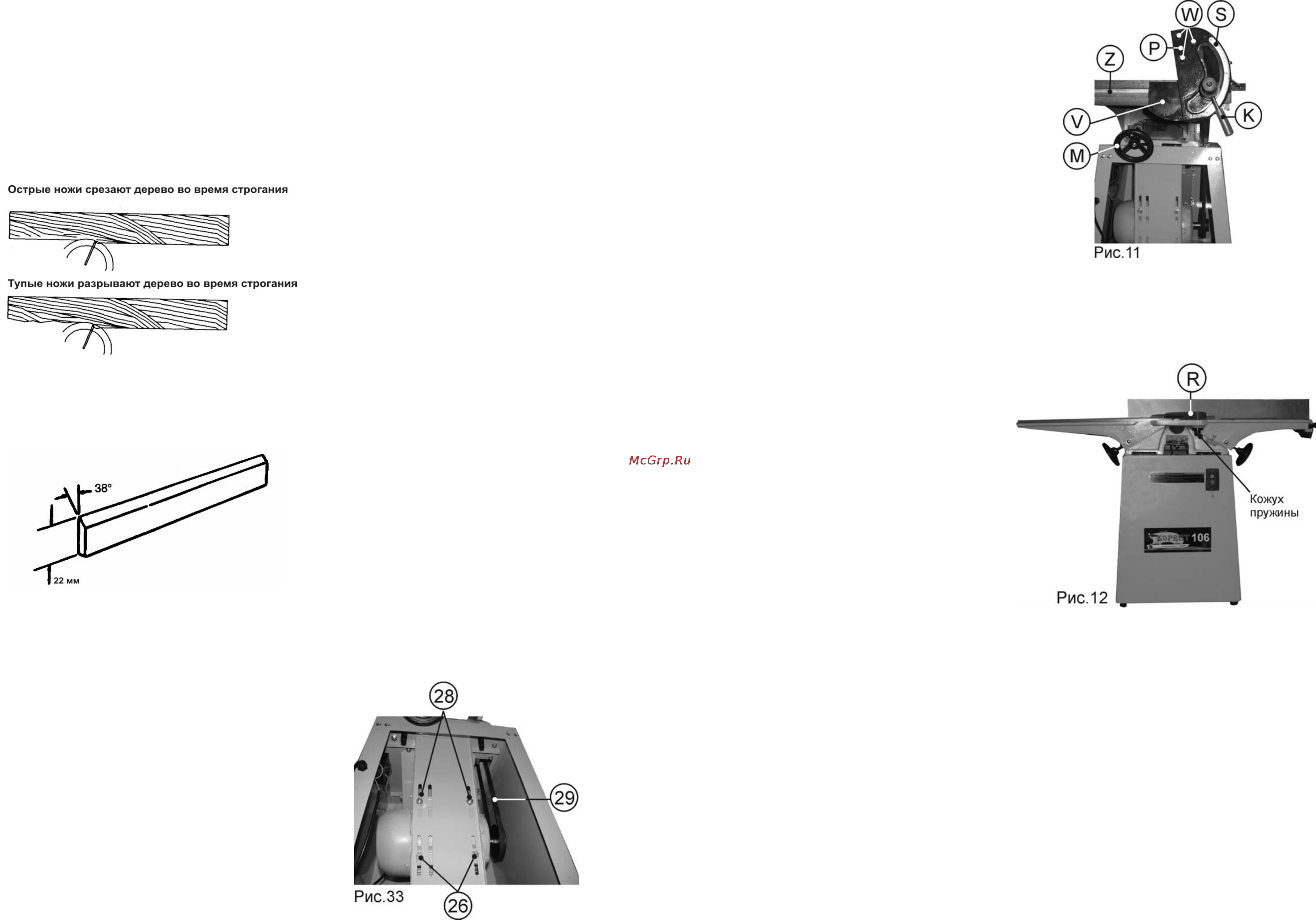

Рис. 31
17.2.2. Ножи перегреваются и изнашиваются быстрее. Для
очистки ножей использовать растворители смолы.
17.2.3. Ножи дольше будут острыми при заточке их на
мелкозернистом камне.
17.3. Контроль износа ножей (Рис. 31)
17.3.1. Состояние ножей влияет на точность строгания. Если
износ ножей не виден при проверке высоты, качество
строгания указывает на их состояние. Следите за качеством
строгания и проверяйте состояние ножей.
17.3.2. Тупые ножи «обдирают» поверхность и создают
ворсистую поверхность.
17.3.3. На дереве разной плотности при использовании тупых ножей образуются поднятые волокна древесины.
17.3.4. Ворсистость
также образуется, если на ноже образовались зазубрины.
17.4. Заточка ножей
Рис. 32
17.4.1. Ножи можно затачивать по отдельности с помощью
мелкозернистого точильного бруска. Брусок необходимо
смочить водой и убедиться, что он не стерт. Для заточки ножей
выполнить следующее:
• Частично закрыть брусок бумагой для защиты
поверхности стола.
• Установить стол подачи так, чтобы брусок
контактировал с ножом вдоль скошенной поверхности
ножа.
• Перемещать
брусок по ножу с одной стороны на
другую, прижимая также брусок к ножу в направлении подачи.
• Следите за тем, чтобы на каждый участок ножа, приходилось одинаковое число движений бруска.
17.4.2. Если на ноже зазубрины, его нужно заменить или перешлифовать заново. Ножи можно шлифовать несколько
раз, до тех пор, пока их
ширина не станет 14 мм.
17.4.3. Никогда не устанавливайте не отбалансированные ножи или ножи, ширина которых менее 14 мм.
17.4.4. Иногда замена ножей дешевле, чем перешлифовка. Ножи всегда следует точить и менять в комплекте по три.
17.5. Замена клинового ремня (Рис. 33)
17.5.1. Отключить станок от источника питания.
17.5.2. Вывернуть два болта и снять кожух шкива
рабочего вала.
17.5.3. Ослабить три винта и снять правую боковую
панель основания Рис. 15.
17.5.4. Ослабить болты крепления двигателя (28).
17.5.5. Снять клиновой ремень(29).
17.5.6. Установить новый клиновой ремень.
17.5.7. Сдвинуть узел двигателя для натяжения
клинового ремня (29).
17.5.8. Надежно затянуть болты двигателя (28).
17.5.9.
Установить правую боковую панель основания.
17.5.10. Установить кожух шкива рабочего вала.
9
8.3. Установка узла
направляющей планки
8.3.1. Установить опору узла направляющей планки
(V) на стол подачи станка (Z) Рис.11.
8.3.2. Установить кронштейн со шкалой (S) на опору
узла направляющей планки (V) и узел ручки фиксации
направляющей планки (K) Рис. 11.
8.3.3. Закрепить направляющую планку (P) на
кронштейне со шкалой (S) тремя болтами (W) Рис. 11.
8.4. Установка маховиков
8.4.1. Установить маховики (М) на подъемные винты регулировки высоты рабочего стола, совместив пазы маховиков и штифты
винтов Рис. 11.
8.4.2. Затянуть болтами с шайбами маховики на подъемных винтах.
8.5. Установка защитной планки рабочего
вала (Рис. 12)
8.5.1. Повернуть кожух пружины примерно на 1/2
оборота против часовой стрелки, наблюдая через
отверстие в столе подачи.
8.5.2. Совместить шлиц оси защитной планки
рабочего вала (R) в отверстии стола подачи с усом
пружины.
8.5.3. Вставить ось защитной планки рабочего вала
(R) в отверстие стола подачи и кожух пружины.
8.6. Контроль установки
защитной планки рабочего вала
ПРЕДУПРЕЖДЕНИЕ: защитная планка рабочего вала всегда должна быть установлена и находиться в хорошем
рабочем состоянии.
8.6.1. Выключить сетевой выключатель и отключить станок от сети.
8.6.2. Установить направляющую планку на заднюю часть рабочего стола для максимальной ширины строгания.
8.6.3. Не устанавливать направляющую планку дальше заднего края рабочего вала.
8.6.4. Пропустить деревянный брусок толщиной 6
мм через рабочий вал между защитной планкой рабочего вала и
направляющей планкой.
8.6.5. Защитная планка рабочего вала должна автоматически вернуться в исходное положение к направляющей планке после
того, как брусок удален.
8.6.6. Если защитная планка рабочего вала не возвращается автоматически, необходимо отрегулировать пружину.
8.7. Регулировка пружины защитной планки рабочего вала
8.7.1. Повернуть кожух пружины по часовой стрелке для ослабления усилия сжатия пружины защитной планки рабочего вала.
8.7.2. Снять защитную планку рабочего вала, затем, медленно поворачивая кожух пружины против часовой стрелки примерно
на ½ оборота, установить ось защитной планки рабочего вала.
8.7.3. Еще раз проверить установку защитной планки рабочего вала.
