6
Предупреждение:
Станок должен быть заземлен через розетку с заземляющим контактом.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм2

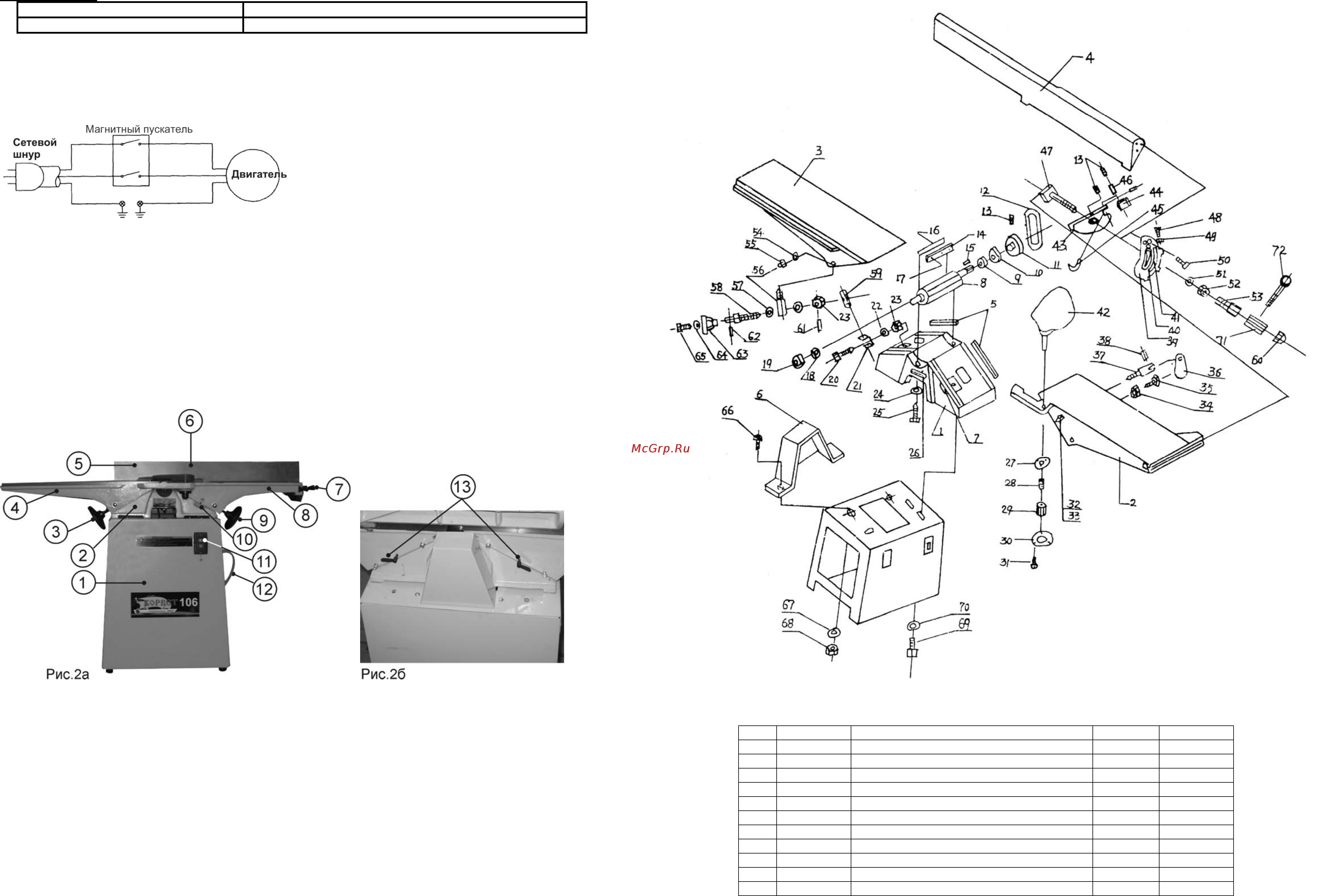

5.3. Схема подключения
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что станок выключен и отключен от источника питания, прежде чем начинать
проверять электропроводку.
5.3.1. Двигатель установлен, и электропроводка подключена в соответствии с электрической схемой.
5.3.2. Двигатель собран и укомплектован шнуром для использования в сети 220В. Питание поступает
непосредственно на магнитный пускатель. Зеленый провод заземления должен оставаться надежно прикрепленным к
основанию для защиты от поражения электрическим током.
5.4. Магнитный пускатель
5.4.1. Кнопки магнитного пускателя находятся на лицевой стороне стойки станка.
5.4.2. Нажать зеленую кнопку магнитного пускателя для включения станка.
5.4.3. Нажать красную кнопку магнитного пускателя для выключения станка
6. РАСПАКОВКА
6.1. Открыть коробку и извлечь все комплектующие детали и узлы.
6.2. Проверить комплектность станка.
7. УСТРОЙСТВО СТАНКА (Рис.2а, 2б)
1. Основание
2. Узел рамы станка
3. Маховик подъема/опускания приемного стола
4. Стол приемный
5. Направляющая планка
6. Планка защитная рабочего вала
7. Ручка фиксации направляющей планки
8. Стол подачи
9. Маховик подъема/опускания стола подачи
10. Шкала глубины строгания
11. Магнитный пускатель
12. Шнур сетевой
13. Фиксатор рабочего стола
19
СХЕМА СБОРКИ СТАНКА «КОРВЕТ 106»
ДЕТАЛИ СБОРКИ СТАНКА «КОРВЕТ 106»
*- позиция по схеме сборки
№* № детали Наименование Код Кол-во
1 J-01 Станина 125048 1
2 J-02 Стол подачи 125049 1
3 J-03 Стол приемный 125050 1
4 J-04 Планка направляющая 125051 1
5 J-05 Клин 125052 2
6 J-06 Кожух шкива рабочего вала 125053 1
7 J-07 Шкала глубины 125054 1
8 J-08 Вал рабочий 125055 1
9 J-09 Шарикоподшипник 125056 1
10 J-10 Кожух подшипника 125057 1
11 J-11 Шкив 125058 1
