10
ПРИМЕЧАНИЕ: Пружину не следует накручивать слишком сильно, так как это может вызывать раннее
срабатывание или поломку защитной планки рабочего вала. Если пружина поломана или защитная планка
рабочего вала не возвращается автоматически в исходное положение, станок использовать нельзя. Заменить
пружину немедленно, не дожидаясь планового обслуживания.

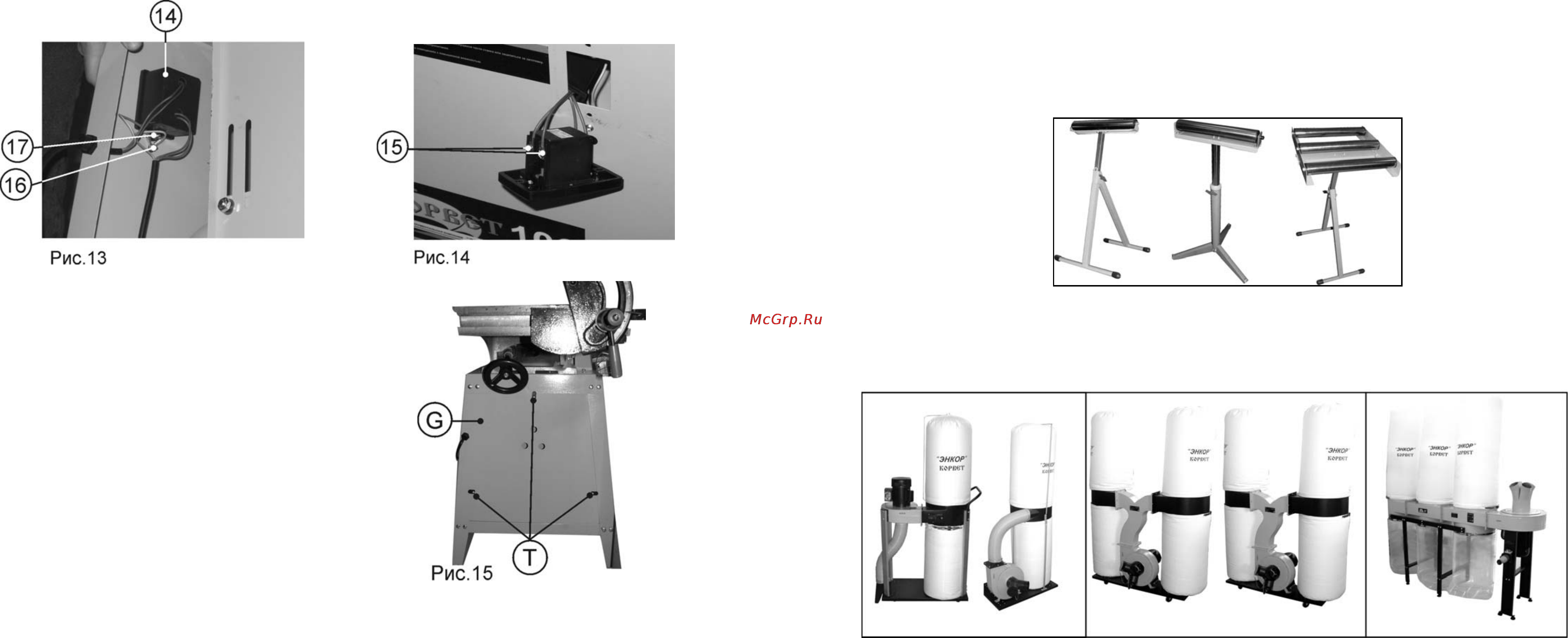

8.8. Подключение сетевого шнура к магнитному пускателю и двигателю (Рис. 13, 14)
ВНИМАНИЕ! Подключение сетевого шнура к магнитному пускателю и двигателю должен
выполнять высококвалифицированный электрик или специалист сертифицированного сервисного
центра.
8.8.1. Снять крышку магнитного пускателя (14).
8.8.2. Взять два провода сетевого шнура (кроме
зеленого с желтой полосой) и подсоединить их к двум
верхним клеммам магнитного пускателя (15).
8.8.3. Взять два провода двигателя (кроме зеленого с
желтой полосой) и подсоединить их к двум
аналогичным нижним клеммам магнитного пускателя.
8.8.4. Два зеленых провода с желтой
полосой
подсоединить к винту заземления (16).
8.8.5. Закрыть крышку магнитного пускателя (14) и
затянуть гайки винтов крепления (17).
8.8.6. Установить правую боковую панель (G) как
показано на Рис. 15 при помощи трех фиксаторов (Т),
придерживая ее тремя пальцами через отверстия в
панели.
9. РЕГУЛИРОВКА
ВНИМАНИЕ: Выключить станок, отключить от сети и подождать, чтобы рабочий вал остановился до начала
регулировки.
9.1. Регулировка глубины строгания
9.1.1. Глубина строгания регулируется перемещением стола подачи по отношению к рабочему валу. Стол подачи
можно опускать или поднимать с помощью маховика.
9.1.2. Ослабить ручку фиксации стола подачи перед его регулировкой. После регулировки заблокировать стол в
нужном положении.
9.1.3. Поворот маховика по часовой стрелке опускает стол подачи и обеспечивает удаления большего количества
древесины
с заготовки.
9.1.4. Поворот маховика против часовой стрелки поднимает стол подачи, и с заготовки снимается меньше материала.
9.1.5. Глубина строгания устанавливается по шкале (10) Рис. 2а.
9.1.6. Не выполняйте фугование, строгание и выемку пазов глубже 3 мм.
ПРЕДУПРЕЖДЕНИЕ: Поверхность, обрабатываемая станком, будет более гладкой, если использовать небольшую
глубину строгания Рис.16.
15
Избегайте
строгания досок с сучками. В твердых породах дерева сучки очень твердые, они могут стопорить ножи.
Рекомендуется осмотреть сильно покоробленные доски. Оператор может поддаться искушению использовать большую глубину
строгания для быстрого фугования. Для получения ровной поверхности лучше использовать несколько проходов.
14. Использование пылесоса
14.1. Шланг пылесоса можно установить на патрубок пылесборника (диаметр 98 мм) под приемным столом. Для подключения
пылесоса выполнить следующее:
• Установить шланг пылесоса на патрубок пылесборника на боковой панели станка.
• Включить пылесос.
• Включить станок.
• Периодически опустошать пылесборный мешок.
15. Опора роликовая
Для создания удобств при работе со строгальным станком, рекомендуем приобрести опору роликовую (Рис.27), которая
облегчит работу с заготовками большой длины, как при подаче заготовки на обработку, так и передаче готового изделия после
обработки.
Рис. 27
Код для заказа 29940 Код для заказа 29941 Код для заказа 29942
16. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ», рекомендуем
использовать пылесосы «КОРВЕТ» различных модификаций (Рис.28, 29, 30), которые обеспечат надлежащие условия работы и
сохранят Ваше здоровье.
Рис . 28 Рис. 29 Рис. 30
«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 14,2 м
3
/мин Расход воздуха 62.3 м
3
/мин Расход воздуха 76м
3
/мин
Код для заказа 10261 Код для заказа 10265 Код для заказа 10267
«КОРВЕТ 64» «КОРВЕТ 66»
1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 42,6 м
3
/мин Расход воздуха 70,82 м
3
/мин
Код для заказа 10264 Код для заказа 10266
17. Техническое обслуживание
ВНИМАНИЕ: Выключить станок, отключить от сети и подождать, чтобы рабочий вал остановился до начала
технического обслуживания.
17.1. Обслуживание
17.1.1. Двигатель и подшипники рабочего вала герметичны и не требуют смазки.
17.1.2. Направляющая планка, кронштейн направляющей планки и подъемные винты необходимо очищать и смазывать по мере
необходимости.
