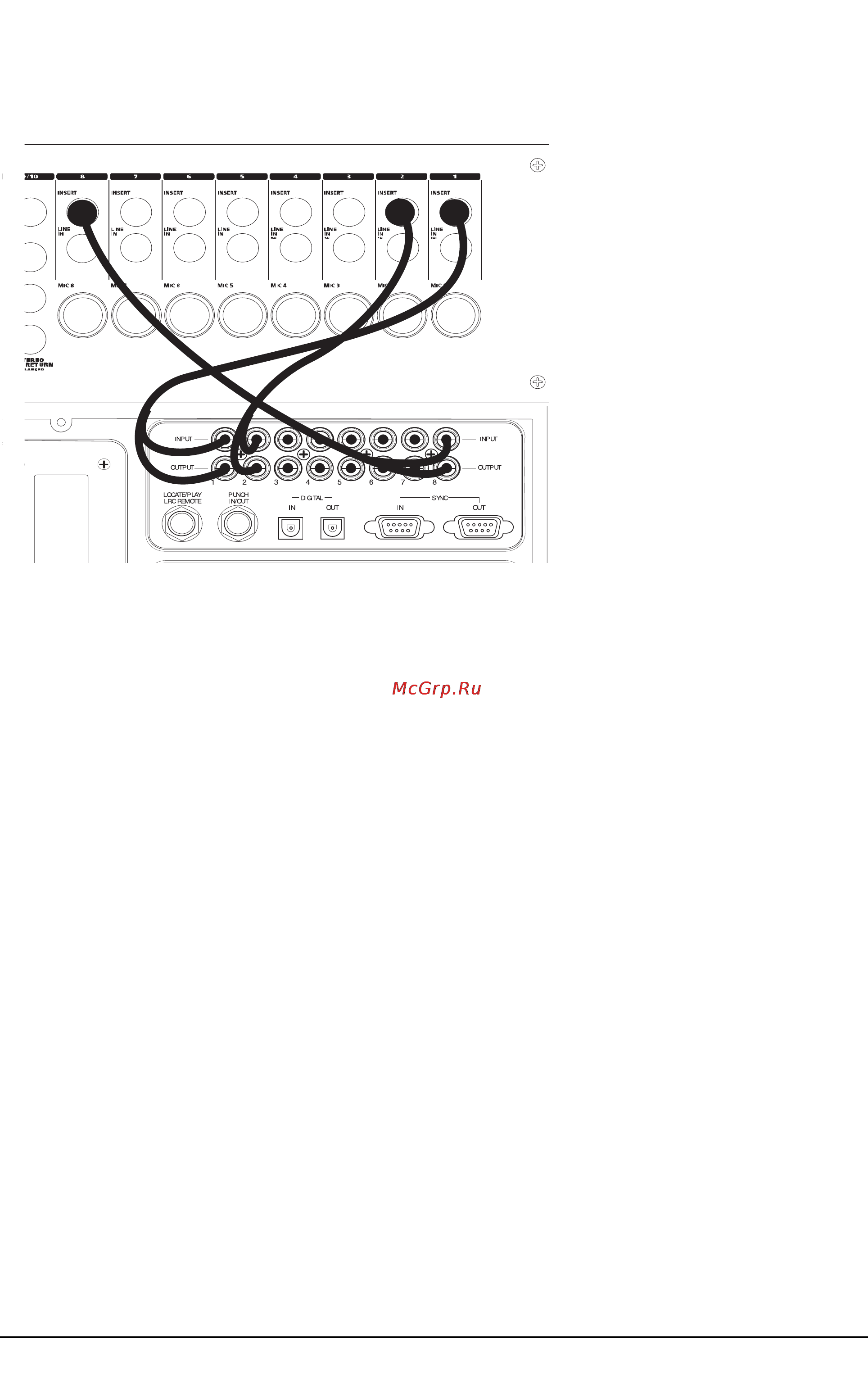

2 Подключите TRS джек к разъему INSERT канала 1 пульта Multimix 12R 3 Подключите моно разъем от наконечника ко входу 1 ADAT 4 Подключите моно разъем от кольца к выходу 1 ADAT 5 Аналогично подключите каналы 2 8 микшера к дорожкам 2 8 ADAT Использование двух пультов Multimix 12R Предыдущий метод может использоваться для записи на дорожку с одного источника Для записи суммы источников на пару дорожек желательно применение двух пультов Multimix 12R Один является микшером источников для подачи сигналов на входы ADAT другой является микшером мониторинга сведения и принимает сигналы с выходов ADAT 1 Подключите разъемы 10 dBV MAIN OUT микшера источников к 1 и 2 входам ADAT 2 Подключите выходы дорожек 1 8 ADAT к LINE IN 1 8 микшера мониторинга сведения 3 Для одновременной записи более двух дорожек подключите моно кабель с разъема INSERT любого канала микшера ко входу любой дорожки Подключив кабель к разъему INSERT и не возвращая сигнал с магнитофона отдельные каналы будут удалены из стерео микса Таким образом будет осуществляться запись стерео микса с нескольких входов на две любые дорожки при одновременной записи отдельных источников на другие дорожки Головные телефоны Разъем PHONES на лицевой панели позволяет подключить большинство головных телефонов Мощности встроенного усилителя головных телефонов достаточно для раскачки любых динамических головных телефонов до необходимого уровня громкости Имейте в виду что положение регулятора PHONES MONITOR влияет как на громкость головных телефонов так и на уровень сигнала на выходах MONITOR OUT Monitor Out Сигнал на разъемах MONITOR OUT аналогичен сигналу на разъемах MAIN OUT когда переключатель MSTR TAPE находится в положении MSTR Различие в том что сигнал на MONITOR OUT приходит после регулятора PHONES находящегося на лицевой панели При полностью введенном данном регуляторе сигнал на MONITOR OUT будет на 10 дБ громче чем на MAIN OUT Регулятором PHONES можно ослабить сигнал до микрофонного уровня подходящего для согласования со входами камкодера или домашнего звукоусилительного комплекса Также возможно соединение MONITOR OUT со входами линейного уровня 10 Alesis MultiMix 12R Руководство пользователя
