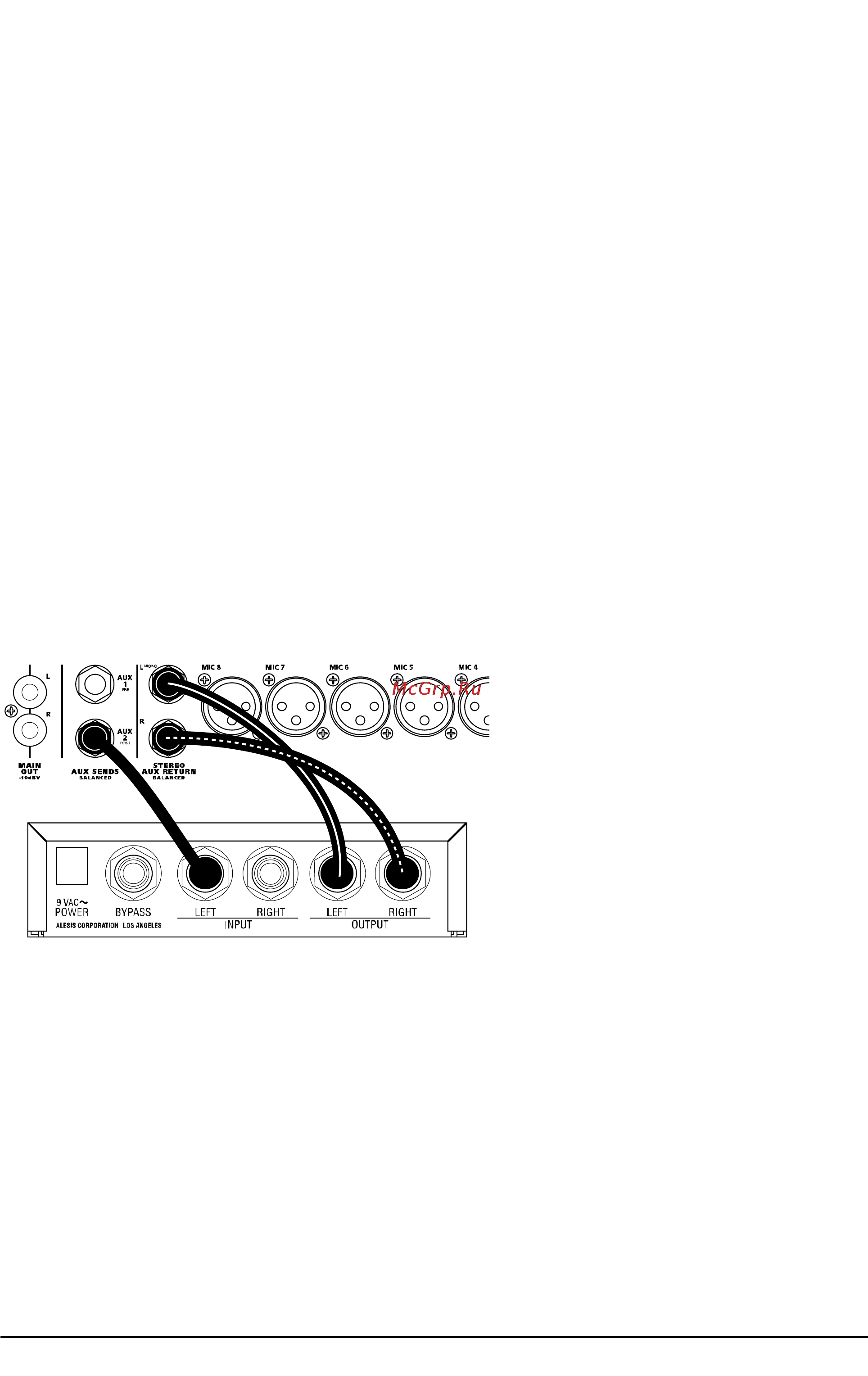

Другим применением разъемов ТАРЕ IN является воспроизведение CD или ленты в системе РА автоматически отключающее все микрофоны в главной системе РА при установке переключателя MSTR TAPE на лицевой панели в положение ТАРЕ В таком приложении система РА должна подключаться к выходам MONITOR OUT вместо MAIN OUT уровень будет изменяться регулятором PHONES MONITOR Подключение виниловой деки Виниловую деку нельзя напрямую подключать к линейным входам Multimix 12R сигнал будет слишком слаб и зашумлен Для согласования необходимо использовать специальный предусилитель 1 Подключите выходы фонокартриджа ко входам предусилителя с частотной характеристикой RIAA 2 Подключите выходы предусилителя ко входам LINE IN 9 10 или 11 12 на Multimix 12R Не подключайте следующие устройства пи к одному из входов пульта Multimix 12R 1 Выходы на мониторы любого усилителя мощности 2 Любые источники имеющие напряжение сигнала выше 3 вольт RMS в разъем MIC или 13 вольт RMS в разъем LINE IN 3 Любые неэкранированные кабели Коммутация устройств обработки сигнала и процессоров эффектов Существуют два пути подключения этих устройств использование шины AUX или через разъемы INSERT Использование Aux Send и Aux Return Шина AUX используется для подачи эффектов на несколько входных сигналов одновременно 1 Подключите выход пульта AUX 2 POST AUX SEND ко входу процессора эффектов 2 Подключите левый и правый выходы процессора эффектов к разъемам STEREO AUX RETURN пульта Multimix 12R С другой стороны можно подключить выход процессора эффектов к любому из стерео каналов 9 10 или 1112 Это позволит регулировать эффект большим фейдером посылать эффект на выход Aux 1 для мониторинга и обрабатывать эффект секцией эквалайзера Относительно стерео процессоров эффектов Если процессор эффектов имеет два входа обычно достаточно подключить только один Aux Send к левому моно входу процессора эффектов а оба выхода процессора эффектов к STEREO AUX RETURN Второй вход процессора эффектов обычно остается неподключенным При микшировании баланс между обработанным и необработанным сигналами в процессоре эффектов устанавливается в wet только эффект прямой сигнал отсутствует С другой стороны реальные стерео двухканальные процессоры эффектов типа Alesis QuadraVerb 2 могут подключаться к двум различным посылам для использования всех их внутренних возможностей Двухканальные процессоры эффектов позволяют использовать левый и правый входы для различных типов эффектов например левый вход для стерео хоруса а правый для стерео реверберации Alesis MultiMix 12R Руководство пользователя 7
