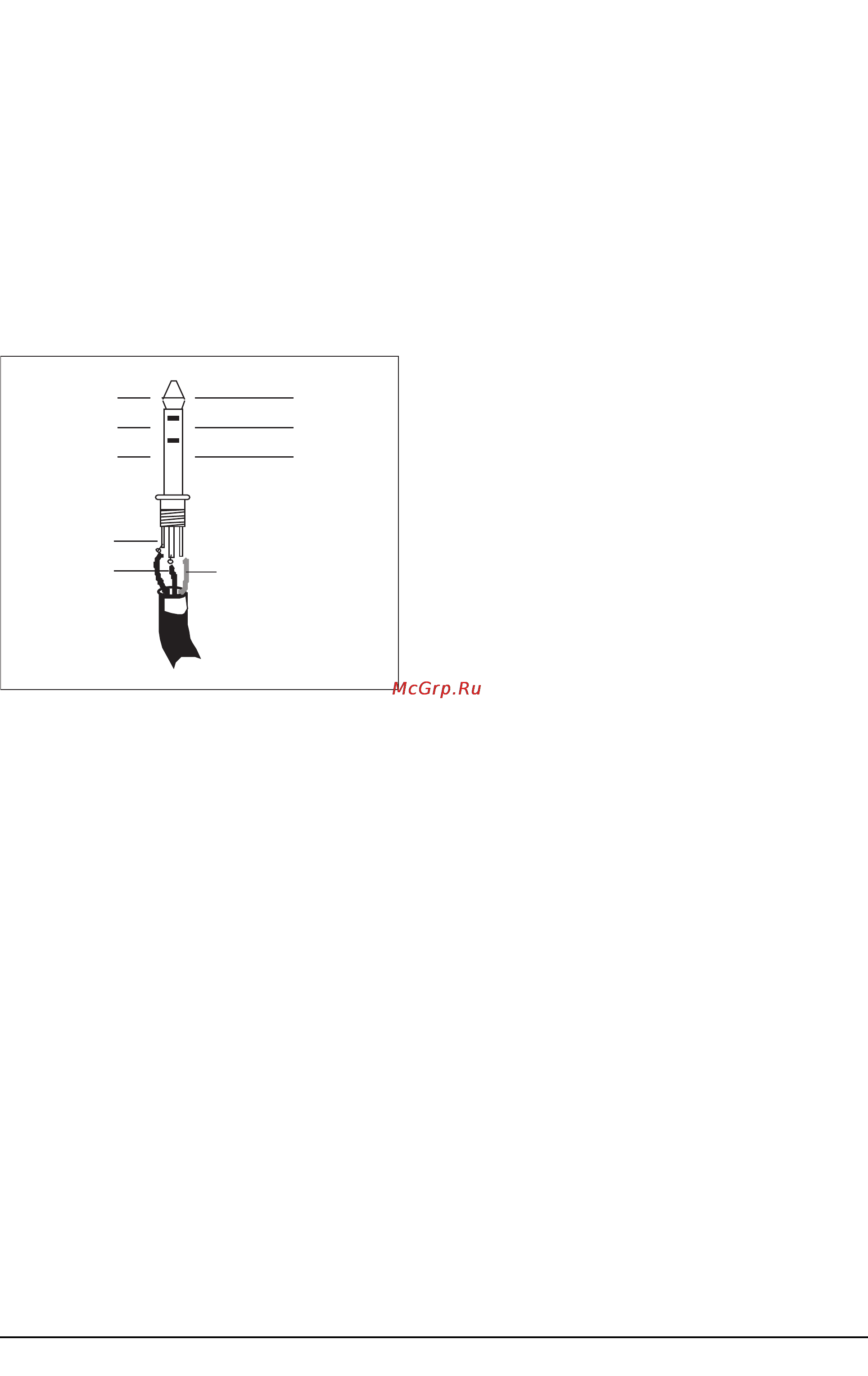

Использование Aux 1 в качестве посыла на эффекты Разъем AUX 1 можно использовать в качестве дополнительного посыла на эффекты Хотя Aux 1 является пре фейдерным посылом и обычно используется для мониторинга на сцене или через дополнительные наушники во время записи его можно использовать в качестве дополнительного посыла на эффекты отличные от основного Запомните что при этом передвижения фейдера канала не будут влиять на уровень посыла на эффект с Aux 1 При изменении уровня фейдером необходимо подрегулировать уровень Aux 1 для сохранения необходимого баланса между обработанным и необработанным сигналами Обработка сигнала приборами включенными в разъем INSERT компрессорами и эквалайзерами Предназначением разъемов INSERT в каналах 1 8 является введение приборов внешней обработки сигнала в путь прохождения сигнала после предусилителя перед встроенными эквалайзерами посылами и фейдерами Разъемы INSERT могут применяться в качестве выходов на записывающее устройство Разъемы INSERT сделаны HaTRS 1 4 джеках Для подключения к ним требуются специальные Y кабели Разъем разрыва Имейте в виду что при вставленном в гнездо INSERT разъеме сигнал может отсутствовать при отсоединенном другом конце кабеля выключенном процессоре и т д Коммутация устройств обработки сигнала 1 Возьмите специальный Y кабель 2 Подключите стерео TRS джек к разъему INSERT 3 Подключите моно джек соответствующий наконечнику ко входу процессора 4 Подключите моно джек соответствующий кольцу к выходу процессора Разъем INSERT можно использовать в качестве выхода на магнитофон Отбор сигнала с разъема INSERT более желателен поскольку он берется непосредственно после предусилителя Введите джек в разъем до первого щелчка соединение с кольцом это не прервет цепь сигнала через микшер а отбор будет происходить Или переведите магнитофон в режим INPUT и введите джек на полную глубину замкнув входом и выходом дорожки магнитофона путь сигнала через микшер Выходы На стерео систему РА или инструментальный усилитель Симметричный Подключите разъемы MAIN OUT BALANCED к входу усилителя с помощью 3 проводного кабеля с 1 4 TRS джеком на одном конце и с разъемом соответствующим входному разъему усилителя с другой Также можно подключить к усилителю разъемы пульта MONITOR OUT Это позволит переключаться между стерео выходом пульта и выходом 2 дорожечного магнитофона с помощью переключателя мониторинга пульта 8 Alesis MultiMix 12R Руководство пользователя
