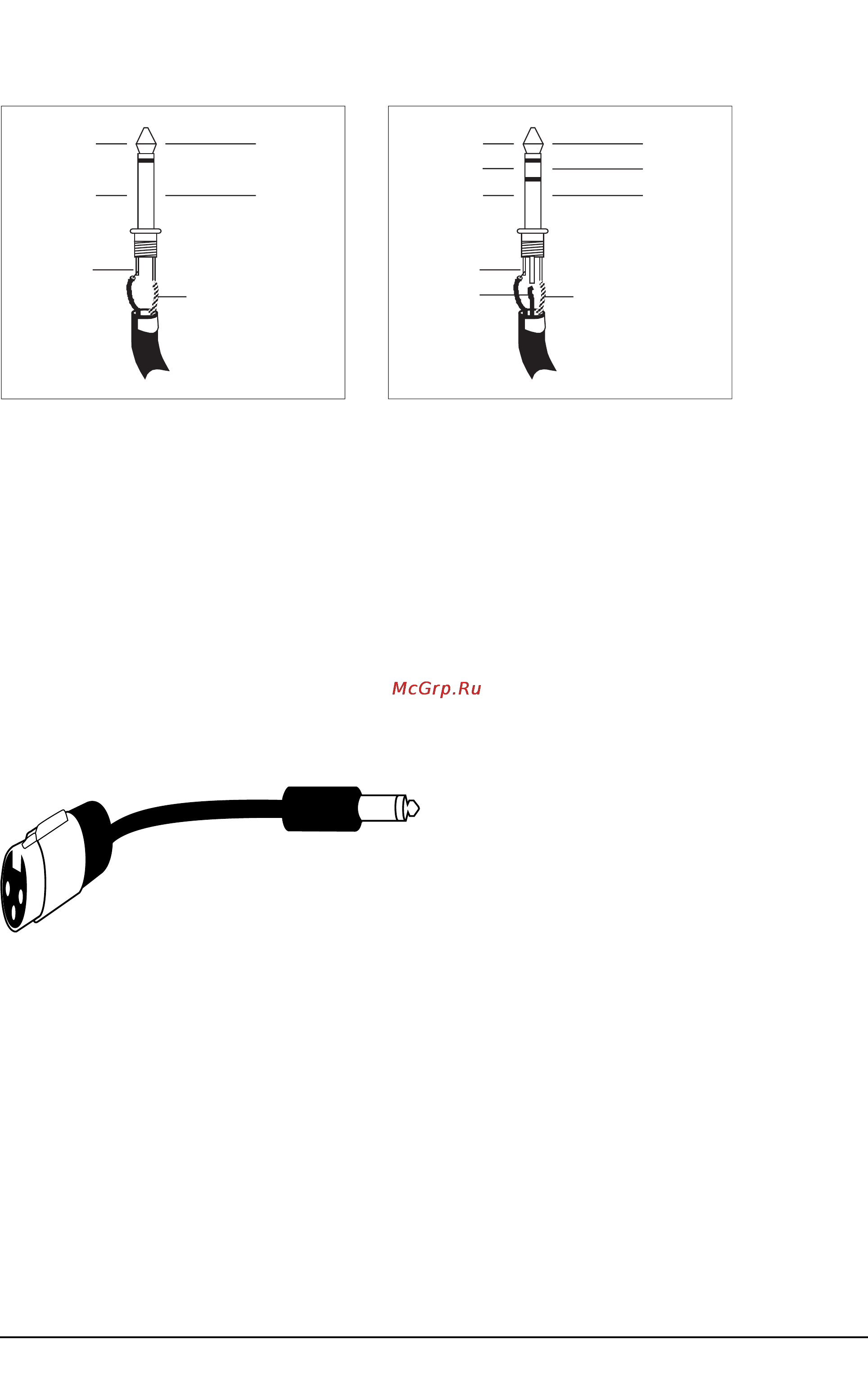

Линейные входы LINE IN Линейный вход каждого канала выполнен на 1 4 джеке и согласуется с симметричными и несимметричными источниками сигнала линейного уровня Несимметричный линейный вход Несимметричные источники сигнала 10 dBV С данным уровнем работают большинство синтезаторов эффект процессоров кассетных и CD плееров Средний уровень сигнала равен 1 3 вольта Они имеют 2контактный выходной разъем на 1 4 джеке или на RCA Они могут подключаться непосредственно ко входам LINE IN при установке регулятора TRIM приблизительно в положение 1 час Источники стереосигнала при возможности можно подключить ко входам STEREO LINE 9 10 и 11 12 Электрогитары можно подключать непосредственно к разъемам LINE IN увеличив уровень регулятором TRIM Запаса усиления пульта Multimix 12R достаточно до 50 дБ при установке канального фейдера и регулятора TRIM на максимум для раскачки гитарных датчиков хотя в большинстве случаев лучше применять для этой цели специальные гитарные предусилители выходы которых подключаются к разъемам LINE IN Не используйте одновременно линейный и микрофонный входы одного канала это может привести к повреждению микрофона Симметричные источники сигнала 4 dBu Профессиональное оборудование обычно имеет симметричные выходы с напряжением 1 24 вольта При наличии в данном оборудовании разъемов XLR необходимо подключать их ко входам LINE IN пульта через переходник XLR 1 4 TRS показанный на рисунке При необходимости источники сигнала 4 dBu можно подключать ко входам MIC только если фантомное питание не используется В противном случае внешнее оборудование может быть повреждено Регулятор TRIM при этом устанавливается в положение 11 часов для стерео каналов в 12 часов Максимальные уровни Максимальный уровень со входа MIC обеспечивается при повороте регулятора TRIM по часовой стрелке до упора и достигает 12 dBu до начала перегрузки так что запас по усилению равен всего 8 dB при подключении линейного источника 4 dBu к микрофонному входу Уровень со входов LINE IN на каналах 1 8 достигает 32 dBu без перегрузки запас по усилению равен 20 dB Уровень на стерео каналах достигает 22 dBu при симметричном или несимметричном включении максимум Разъемы ТАРЕ IN Разъемы ТАРЕ IN предназначены для воспроизведения сигналов со стерео магнитофона или другого источника сигнала с уровнем 10 dBV только через выходы MONITOR OUT и PHONES Сигнал приходящий на ТАРЕ IN не поступает на выходы MAIN OUT Это позволяет использовать Multimix 12R для мониторинга сведения на двухдорожечный магнитофон через наушники Перемещением переключателя PHONES MONITOR в положение ТАРЕ вы услышите сигнал прошедший через магнитофон 6 Alesis MultiMix 12R Руководство пользователя
