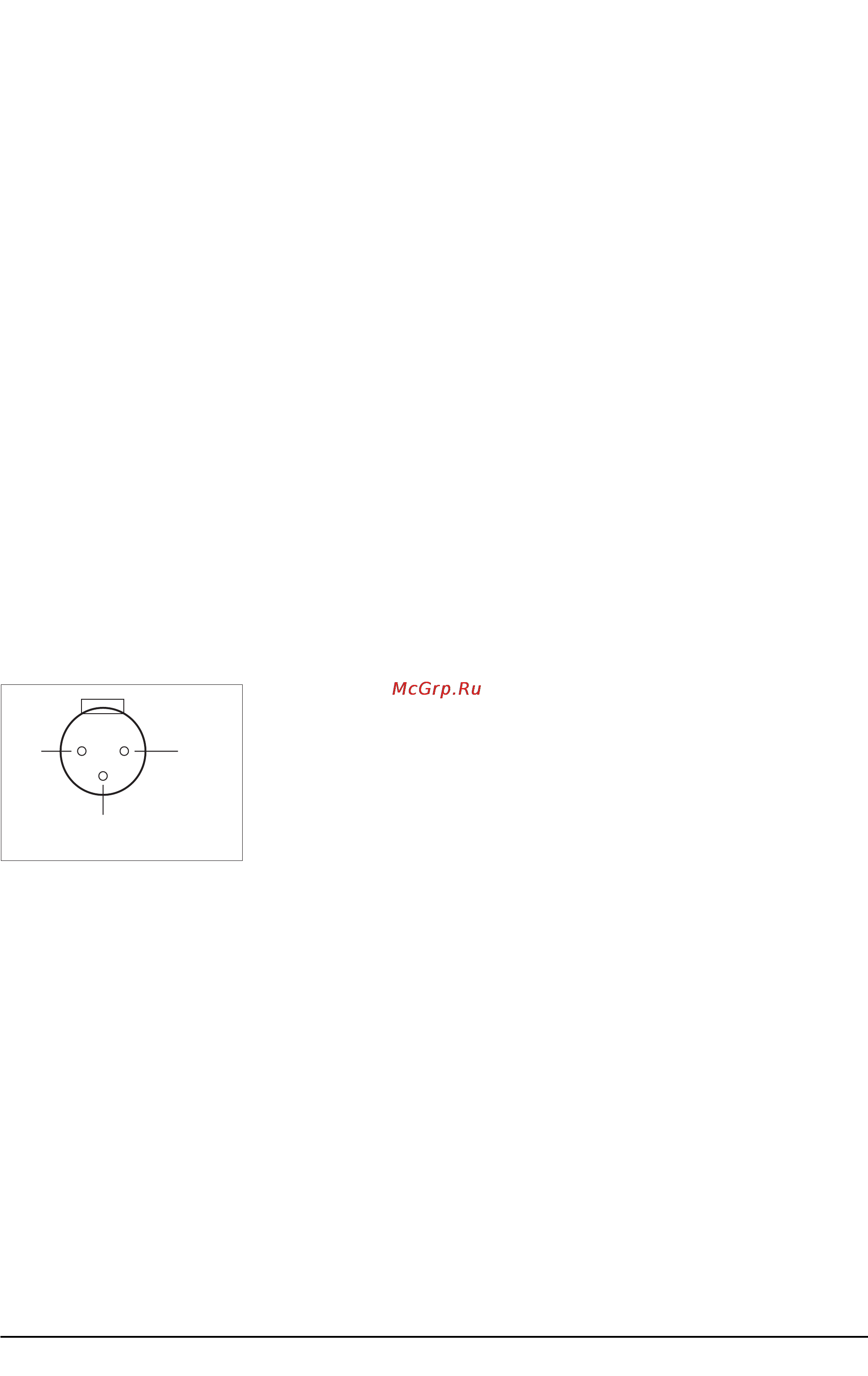

Коммутация Входы Несколько слов о кабелях Если возможно производите всю коммутацию при выключенном питании При необходимости коммутации при включенном питании устанавливайте регуляторы TRIM и канальные фейдеры в положения соответствующие минимальному усилению во избежание повреждения внешнего усилительного оборудования и мониторов громкими щелчками Используйте высококачественные кабели 99 всех проблем проистекают от плохих кабелей и разъемов При возникновении помех в первую очередь проверяйте качество кабелей и соединений При загрязнении разъ емов очищайте их изопропиловым спиртом или другими чистящими составами Высококачественные кабели имеют низкую внутреннюю емкость многожильный внутренний проводник и низкоомную экранную оплетку Правильно прокладывайте кабели следуя следующим инструкциям 1 Не переплетайте аудиокабели и сетевые шнуры вместе 2 Избегайте прохождения аудиокабелей или размещения самого пульта Multimix 12R вблизи источников электромагнитных помех таких как трансформаторы мониторы компьютеры и т д 3 Никогда не вынимайте кабель из разъема за провод 4 Не наступайте на кабели поскольку это приводит к их внутренней деформации и нарушению электрических свойств 5 Избегайте скручивания кабелей или расположения их под острыми углами Микрофонные входы MIC Микшер Alesis Multimix 12R имеет восемь высококачественных малошумящих гибридных микрофонных предусилителей Каждый вход обеспечивает подачу фантомного питания 48 V контакты 2 и 3 для питания микрофона оно включается и отключается кнопкой PHANTOM Микрофонный вход каждого канала выполнен на XLR разъеме распайка которого показана на рисунке Симметричный микрофонный вход Микрофонный вход согласуется с большинством низкоомных симметричных и несимметричных источников сигнала и имеет усиление до 60 dB на 10 20 дБ больше чем у большинства других рэковых микшеров Используйте только по одному входу с каждого канала Не подключайте микрофонный и линейный входы одного канала одновременно При увеличении уровня сигнала на линейном входе к которому одновременно подключен микрофон микрофон может быть поврежден Фантомное питание Фантомное питание подает 48 вольт постоянного тока через микрофонный кабель При использовании конденсаторных микрофонов требующих фантомного питания включите кнопку PHANTOM POWER на тыльной панели Multimix 12R для подключения всех микрофонных входов к источнику внутреннего фантомного питания микшера Фантомное питание не действует на динамические микрофоны однако убедитесь что ни один из подключенных микрофонных кабелей не имеет короткого замыкания Избегайте подключения и отключения любых микрофонов при включенном фантомном питании Перед включением фантомного питания установите регуляторы TRIM и канальные фейдера в положения соответствующие минимальному усилению во избежание повреждения внешнего усилительного оборудования и мониторов щелчком сопровождающим подключение микрофона Никогда не подключайте разъем MIC к несимметричному источнику или устройству с линейным уровнем выходного сигнала типа магнитофона или синтезатора при использовании фантомного питания Не включайте фантомное питание без необходимости Alesis MultiMix 12R Руководство пользователя 5
