15
000029

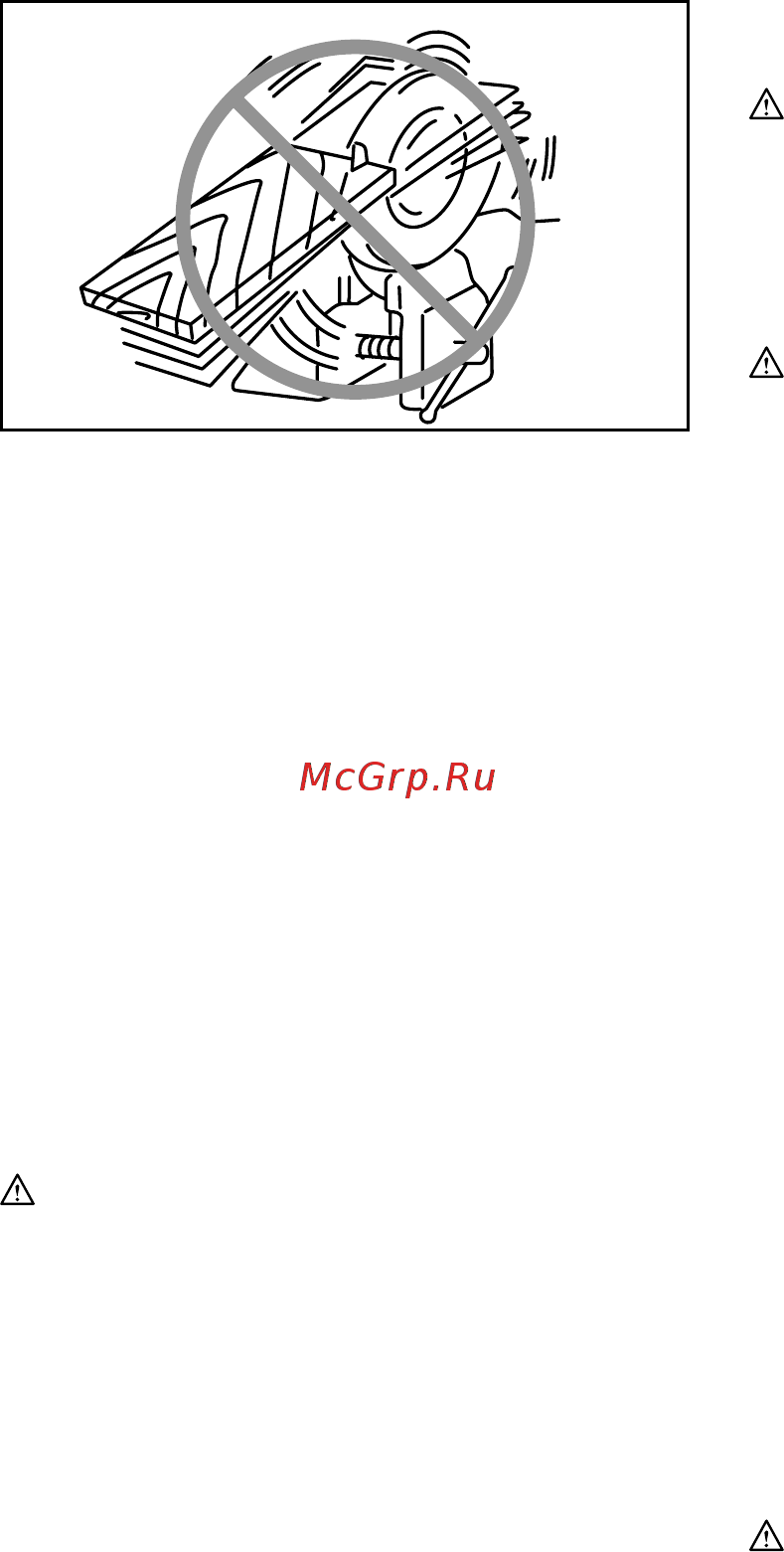

29. Vissa material kan innehålla giftiga kemikalier.
Se till att du inte andas in damm eller får det
på huden. Följ anvisningarna i leverantörens
materialsäkerhetsblad.
30. Försök inte stoppa sågbladen genom att
trycka på dem.
31. Använd alltid sågblad som rekommenderas i
denna bruksanvisning. Använd inte
sliprondeller.
32. Håll klingan vass och ren. Gummi- och trärester
på klingan hindrar sågningen och ökar risken för
bakåtkast. Ta bort klingan från sågen och gör rent
den med ett borttagningsmedel för gummi- och
trärester, varmt vatten och fotogen. Använd aldrig
bensin.
33. Använd alltid andningsmask och hörselskydd
när du arbetar med verktyget.
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan du justerar eller
funktionskontrollerar maskinen.
Inställning av hyvlingsdjup
Fig.1
FÖRSIKTIGT!
• Dra alltid åt spärren ordentligt efter att skärdjupet
justerats.
Lossa spärren på djupanslaget och flytta sågbordet
uppåt eller nedåt. Lås bordet med spärren när du har
ställt in skärdjupet.
Bästa sågresultat och säkraste sågning erhålls om
sågdjupet ställs in så att endast en sågtand syns på
arbetsstyckets undersida. Rätt inställning av sågdjupet
bidrar till att minska risken för BAKÅTKAST som kan
medföra allvarliga personskador.
Vinkelsågning
Fig.2
Fig.3
Lossa den främre spärren och den bakre vingmuttern.
Ställ in önskad vinkel (0° – 50°) genom att luta maskinen
i motsvarande mån och dra sedan åt spärren och
vingmuttern ordentligt.
Fig.4
Använd stoppet vid 45° för att få exakt 45° vinkel. Vrid
stoppet medurs för vinkelsågning 0° - 45° och moturs för
vinkelsågning 0° - 50°.
Inriktning
Fig.5
För rak sågning ska 0° läge framtill på sågbordet riktas
in med din såglinje. För 45° vinkelsågning används 45°
läge. Läget för det övre anslaget är justerbart.
Avtryckarens funktion
Fig.6
FÖRSIKTIGT!
• Innan du ansluter maskinen till elnätet ska du
kontrollera att avtryckaren fungerar och återgår till
läget "OFF" när du släpper den.
En säkerhetsknapp förhindrar oavsiktlig aktivering av
avtryckaren. Tryck in säkerhetsknappen och tryck sedan
in avtryckaren för att starta maskinen. Släpp avtryckaren
för att stoppa maskinen.
Tryck aldrig in avtryckaren hårt utan att ha tryckt in
säkerhetsspärren. Det kan skada avtryckaren.
