22
000029

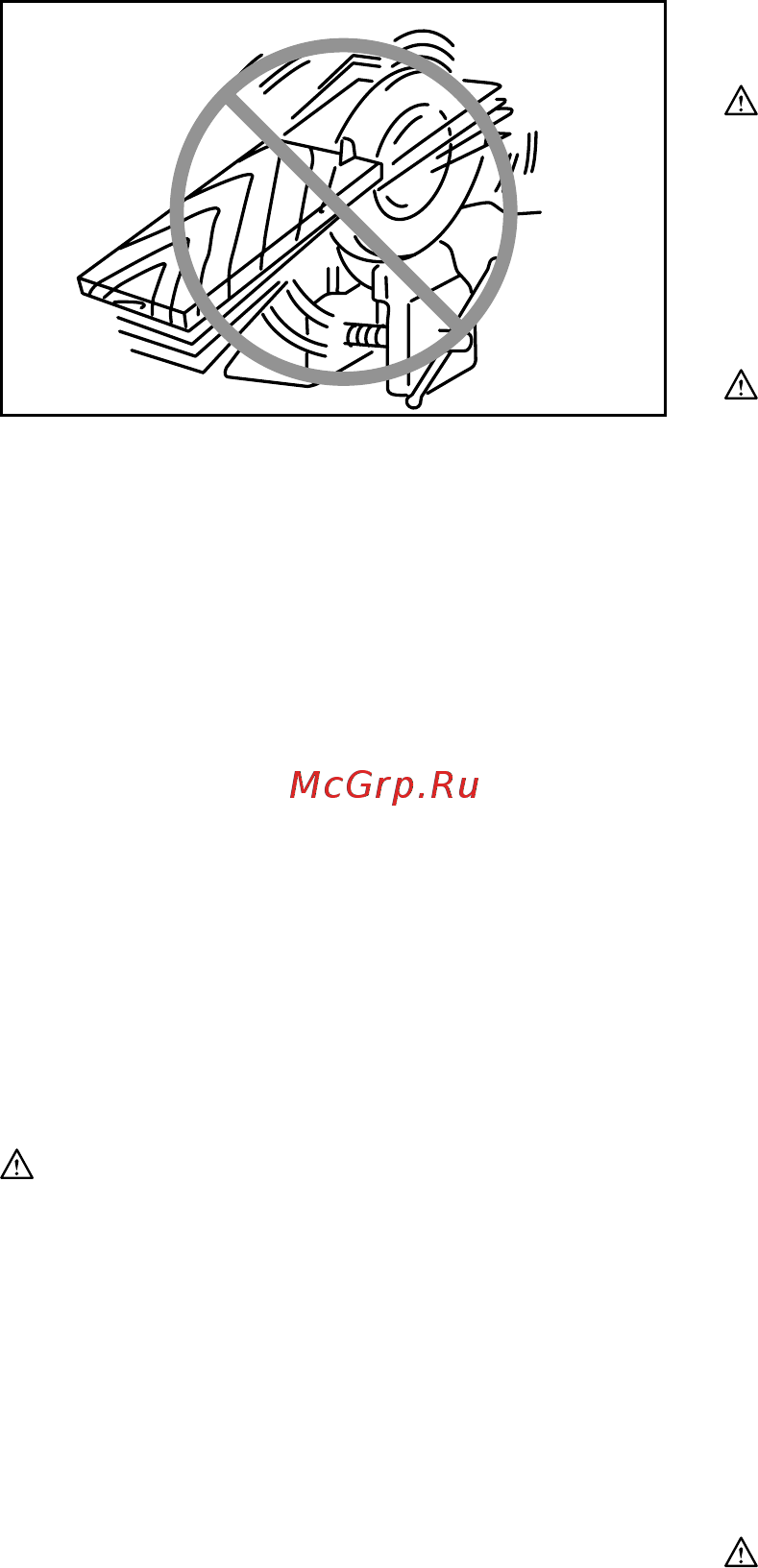

29. Enkelte materialer inneholder kjemikalier som
kan være giftige. Treff tiltak for å hindre
hudkontakt og innånding av støv. Følg
leverandørens sikkerhetsanvisninger.
30. Ikke stopp bladene ved å presse sideveis på
sagbladet.
31. Bruk alltid blader anbefalt i denne håndboken.
Ikke bruk slipeskiver.
32. Hold bladet skarpt og rent. Harpiks og bek som
størkner på bladene reduserer turtallet på sagen
og øker risikoen for tilbakeslag. Hold bladet rent
ved først å ta det av verktøyet og deretter gjøre
det rent med en harpiks- og bekfjerner, varmt
vann eller parafin. Du må aldri bruke bensin.
33. Bruk en støvmaske og hørselsvern når du
bruker verktøyet.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
Selv om du har brukt produktet mye og føler deg
fortrolig med det, er det likevel svært viktig at du
følger nøye de retningslinjene for sikkerhet som er
utarbeidet for dette produktet. MISBRUK av
verktøyet eller mislighold av sikkerhetsreglene i
denne brukerhåndboken kan resultere i alvorlige
helseskader.
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Justere skjæredybden
Fig.1
FORSIKTIG:
• Når du har justert skjæredybden, må du alltid
stramme spaken godt.
Løsne spaken på dybdeføringen og beveg foten opp
eller ned. Fest foten ved ønsket skjæredybde ved å
stramme spaken.
For renere og sikrere kutt, må du stille inn skjæredybden slik
at ikke mer enn én sagtann stikker ut under arbeidsemnet.
Hvis skjæredybden er riktig, reduseres risikoen for farlige
TILBAKESLAG som kan forårsake helseskader.
Skråskjæring
Fig.2
Fig.3
Løsne fronthendelen og bakre vingemutter. Still inn den
ønskede vinkelen (0° – 50°) ved å vippe på maskinen,
og stram deretter hendelen og vingemutteren forsvarlig.
Fig.4
Bruk 45°-stopperen når du skal sage nøyaktige vinkler
på 45°. Drei stopperen så langt den går med urviseren
for skråskjæring (0° – 45°) og drei den mot urviseren for
0° - 50° skråskjæring.
Sikting
Fig.5
Ved skjæring av rette linjer må 0°-posisjonen foran på
foten samstemmes med skjærelinjen på arbeidsemnet.
For 45° skråskjæring samstemmes 45°-posisjonen
merket med skjærelinjen. Posisjonen til den øverste
skinnen kan justeres.
Bryterfunksjon
Fig.6
FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du alltid
kontrollere at startbryteren aktiverer maskinen på
riktig måte og går tilbake til "AV"-stilling når den
slippes.
For å unngå at startbryteren trykkes inn ved en feiltakelse,
er sagen utstyrt med en AV-sperreknapp. For å starte
maskinen, må du trykke inn AV-sperreknappen og dra i
startbryteren. Slipp startbryteren for å stoppe verktøyet.
Trekk ikke hardt i startspaken uten å trekke i
Av-sperreknappen. Dette kan føre til at bryteren ødelegges.
