50

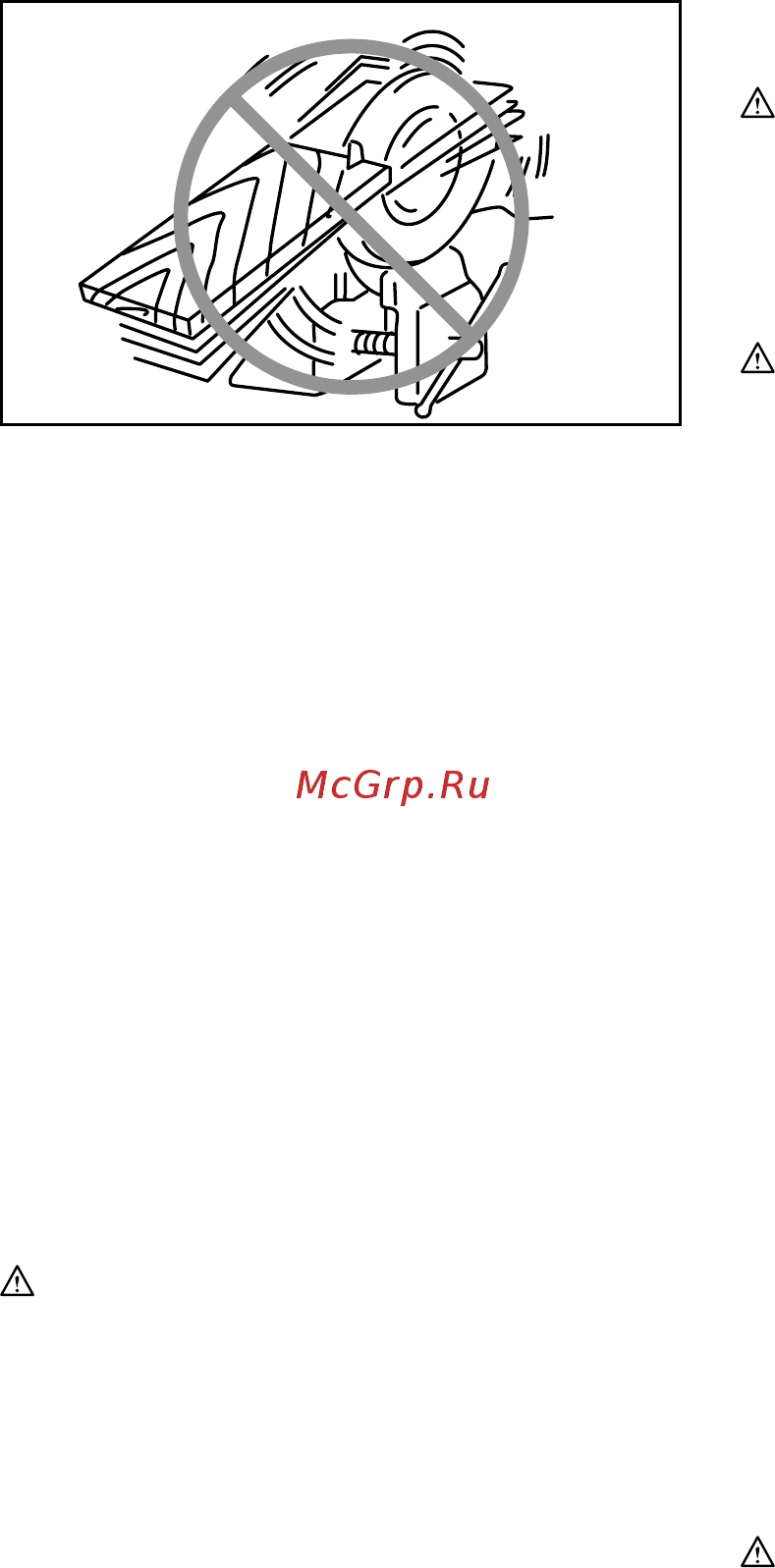

000029
29. Mõned materjalid võivad sisaldada mürgiseid
aineid. Rakendage meetmeid tolmu
sissehingamise ja nahaga kokkupuute
vältimiseks. Järgige materjali tarnija
ohutusalast teavet.
30. Ärge püüdke lõiketerasid seisata neid
külgsuunas surudes.
31. Kasutage alati selles kasutusjuhendis
soovitatud lõiketerasid. Ärge kasutage mis
tahes abrasiivkettaid.
32. Hoidke lõiketera teravana ja puhtana.
Kõvastunud kumm ja puuvaik lõiketeradel
aeglustab sae tööd ning suurendab tagasilöögi
tekkimise võimalust. Hoidke lõiketera puhtana,
eemaldades selle esmalt tööriista küljest, seejärel
puhastades seda kummi- ja puuvaigu
eemaldusvahendi, kuuma vee või petrooleumiga.
Ärge kunagi kasutage bensiini.
33. Tööriista kasutamisel kandke tolmumaski ja
kuulmiskaitsevahendeid.
HOIDKE JUHEND ALLES.
HOIATUS:
ÄRGE laske mugavusel või toote
kasutamisharjumustel (mis on saadud korduva
kasutuse jooksul) asendada vankumatut toote
ohutuseeskirjade järgimist. VALE KASUTUS või
käesoleva kasutusjuhendi ohutusnõuete eiramine
võib põhjustada tõsiseid vigastusi.
FUNKTSIONAALNE KIRJELDUS
HOIATUS:
• Kandke alati hoolt selle eest, et tööriist oleks enne
reguleerimist ja kontrollimist välja lülitatud ja
vooluvõrgust lahti ühendatud.
Lõikesügavuse reguleerimine
Joon.1
HOIATUS:
• Pärast lõikesügavuse reguleerimist pingutage
hoob alati korralikult.
Lõdvendage sügavusjuhikul olevat hooba ning nihutage
alust üles või alla. Soovitud lõikesügavuse juures
kinnitage alus, pingutades hooba.
Puhtamate ja ohutumate lõigete tegemiseks seadke
lõikesügavus selliselt, et töödeldavas detailist allapoole ei
ulatu rohkem kui üks terahammas. Õige lõikesügavuse
kasutamine aitab vähendada kehavigastusi põhjustada
võivate ohtlike TAGASILÖÖKIDE võimalust.
Kaldlõikamine
Joon.2
Joon.3
Lõdvendage eesmist hooba ja tagumist tiibmutrit.
Seadke kallutades soovitud kaldenurk (0°–50°), seejärel
kinnitage hoob ja tiibmutter korralikult.
Joon.4
Täpselt 45° nurga lõikamisel kasutage 45° stopperit.
Kaldlõike (0°–45°) tegemiseks keerake stopper
päripäeva lõpuni, 0°–50° kaldlõigete tegemiseks
pöörake seda vastupäeva.
Sihtimine
Joon.5
Sirglõigete tegemiseks seadke 0° punkt aluse esiküljel
lõikejoonega kohakuti. 45° kaldlõigete tegemiseks
seadke sellega kohakuti 45° punkt. Ülemise juhiku
asend on reguleeritav.
Lüliti funktsioneerimine
Joon.6
HOIATUS:
• Kontrollige alati enne tööriista vooluvõrku
ühendamist, kas lüliti päästik funktsioneerib
nõuetekohaselt ja liigub lahtilaskmisel tagasi
väljalülitatud asendisse.
Selleks, et lüliti päästikut poleks võimalik juhuslikult
tõmmata, on tööriistal lahtilukustuse nupp. Tööriista
käivitamiseks vajutage lahtilukustuse nupp alla ning
tõmmake lüliti päästikut. Seiskamiseks vabastage lüliti
päästik.
Ärge tõmmake hooblülitit jõuga ilma lahtilukustushooba
vajutamata. Nii võib lüliti puruneda.
