36
000029

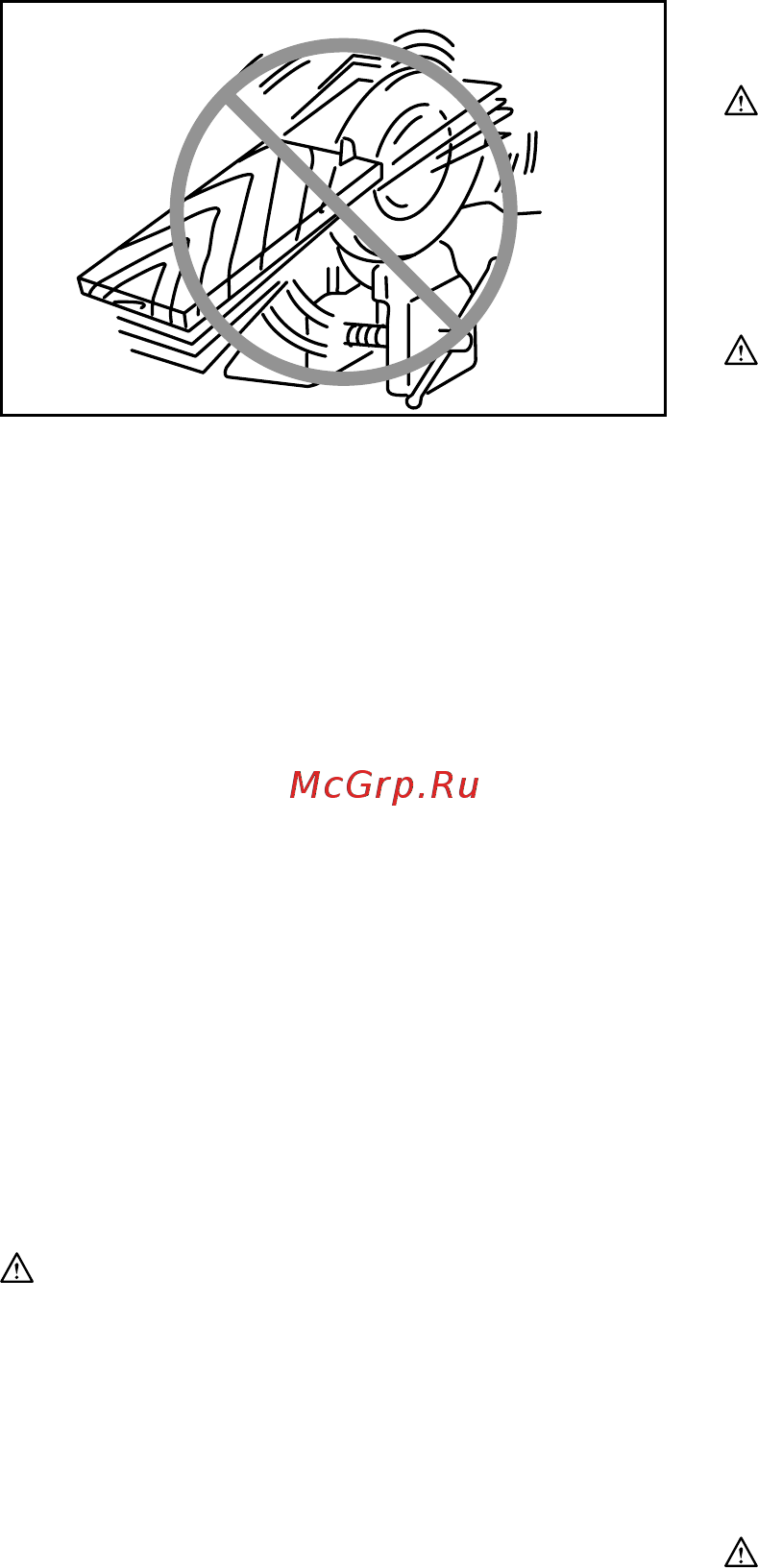

29. Daži materiāli satur ķīmiskas vielas, kuras var
būt toksiskas. Izvairieties no putekļu
ieelpošanas un to nokļūšanas uz ādas.
Ievērojiet materiāla piegādātāja drošības
datus.
30. Nemēģiniet apstādināt asmeņus, no sāniem
spiežot uz zāģa asmens.
31. Vienmēr izmantojiet asmeņus, kas norādīti
šajā rokasgrāmatā. Neizmantojiet abrazīvās
ripas.
32. Rūpējieties, lai asmens būtu uzasināts un tīrs.
Ja uz asmeņiem pielipuši sveķi un koka darva,
zāģa darbība kļūst lēnāka un atsitiena risks
palielinās. Rū
pējieties, lai asmens būtu tīrs,
vispirms to noņemot nost no darbarīka, tad notīrot
ar sveķu un darvas tīrītāju, karstu ūdeni vai
petroleju. Nekad neizmantojiet benzīnu.
33. Lietojot darbarīku, izmantojiet putekļu masku
un ausu aizsargus.
SAGLABĀJIET ŠOS
NORĀDĪJUMUS.
BRĪDINĀJUMS:
NEZAUDĒJIET modrību darbarīka lietošanas laikā
(tas var gadīties pēc darbarīka daudzkārtējas
izmantošanas), rūpīgi ievērojiet urbšanas drošības
noteikumus šim izstrādājumam. NEPAREIZAS
LIETOŠANAS vai šīs rokasgrāmatas drošības
noteikumu neievērošanas gadījumā var gūt smagas
traumas.
FUNKCIJU APRAKSTS
UZMANĪBU:
• Pirms regulējat vai pārbaudāt instrumenta darbību,
vienmēr pārliecinieties, vai instruments ir izslēgts
un atvienots no barošanas.
Ēvelēšanas dziļuma regulēšana
Att.1
UZMANĪBU:
• Pēc frēzēšanas dziļuma noregulēšanas vienmēr
cieši pievelciet sviru.
Atlaidiet dziļuma vadīklas sviru un pamatni pārvietojiet
uz augšu vai uz leju. Nostipriniet pamatni vēlamajā
frēzēšanas dziļumā, pievelkot sviru.
Lai zāģēšana būtu tīrāka un drošāka, uzstādiet
zāģēšanas dziļumu tā, lai ne vairāk kā viens asmens zobs
būtu redzams zem apstrādājamā materiāla. Izmantojot
pareizu zāģēšanas dziļumu, iespējams samazināt
bīstamus ATSITIENUS, kas var izraisīt ievainojumus.
Slīpā zāģēšana
Att.2
Att.3
Atskrūvējiet priekšējo sviru un aizmugures
spārnuzgriezni. Uzstādiet vēlamo leņķi (0°–50°), attiecīgi
noliecot, pēc tam cieši pieskrūvējiet sviru un
spārnuzgriezni.
Att.4
Zāģējot precīzi 45° leņķī, izmantojiet 45° leņķa aizturi.
Pagrieziet aizturi līdz galam pulksteņrādītāja virzienā, lai
zāģētu slīpā leņķī (0°–45°), un pagrieziet to pretēji
pulksteņrādītāja virzienam, lai zāģētu 0°–50° slīpā leņķī.
Nomērķēšana
Att.5
Lai zāģētu taisni, savietojiet 0° stāvokli uz pamatnes
priekšējās daļas ar vajadzīgo zāģēšanas līniju. Lai
zāģētu 45° slīpā leņķī, savietojiet ar to 45° stāvokli.
Augšējā aizsarga stāvoklis ir regulējams.
Slēdža darbība
Att.6
UZMANĪBU:
• Pirms instrumenta pieslēgšanas vienmēr
pārbaudiet, vai slēdža mēlīte darbojas pareizi un
atgriežas izslēgtā stāvoklī, kad tiek atlaista.
Lai nepieļautu slēdža mēlītes nejaušu pavilkšanu,
darbarīks ir aprīkots ar atbloķēšanas pogu. Lai darbarīku
iedarbinātu, iespiediet atbloķēšanas pogu uz iekšu un
pavelciet slēdža mēlīti. Lai apturētu darbarīku, atlaidiet
slēdža mēlīti.
Nespiediet slēdža sviru ar spēku, nenospiežot
atbloķēšanas sviru. Tā var sabojāt slēdzi.
