Stiebel Eltron SH 10 SL [16/38] 3 4 5 7
![Stiebel Eltron SH 15 SL [16/38] 3 4 5 7](/views2/1302018/page16/bg10.png)
16
Plan de raccordement électrique
D
• Positionnement de la sonde du régulateur /
limiteur dans le manchon de protection :
Lors du remplacement ou du démontage du
régulateur /limiteur de température, les son
-
des doivent être introduites dans le manchon
de protection.
• Vidange de l’appareil :
L’appareil doit être vidé par les raccords.
c Faire pivoter le capot et le retirer.
d Ouvrir la sangle (protection contre le bas-
culement) uniquement.
• Changement de la conduite de raccorde
-
ment électrique :
2 kW: N° de commande 02 06 71,
alternativement à l’aide d’une conduite
H05VV-F3x1,0,
3,3 kW: N° de commande 02 39 71,
alternativement à l’aide d’une conduite
H05VV-F3x1,5.
Placer la conduite de raccordement dans le
guide
G
(
5)!
• Détartrage :
Démonter le corps de chauffe. Enlever le
calcaire en surface en tapant prudemment.
Tremper la résistance jusqu’à la bride dans un
produit détartrant.
• Test du conducteur de protection :
Retirer la fiche de réseau et le bouton du
thermostat. Ce test est effectué sur la vis de
fixation du thermostat et au niveau des bornes
de terre de la conduite de raccordement.
H
I
C26_02_06_0112
70 mm
100 mm
G ½ G ½
100 mm
9 mm
Ø 14x1 mm
Ø 6
4 m
m
G ½
G 1
120
mm
120
mm
-10
70 mm
100 mm
G ½ G ½
100 mm
9 mm
Ø 14x1 mm
Ø 6
4 m
m
G ½
G 1
120
mm
120
mm
-10

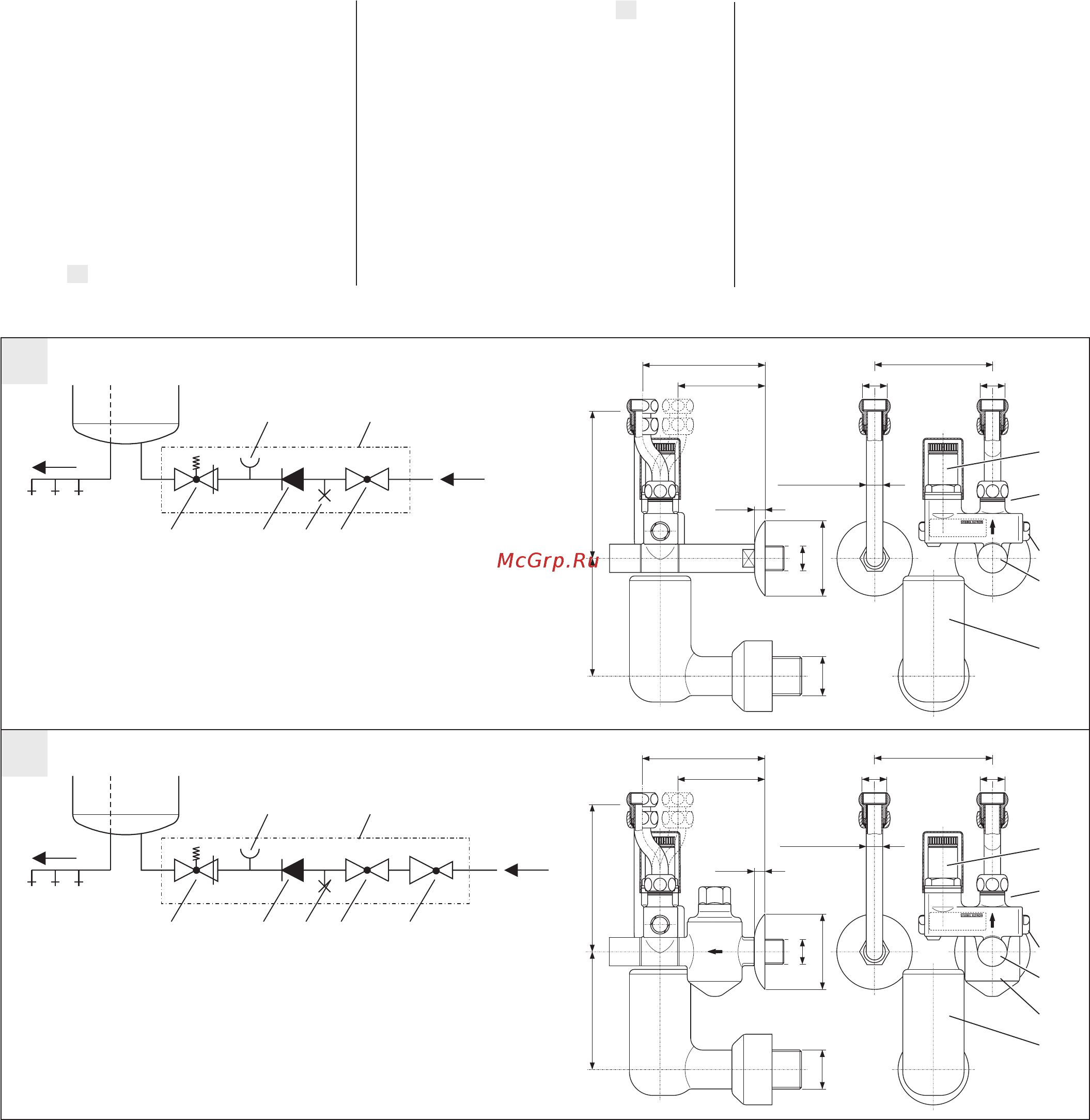

1 2 3 4 5
6 KV 40
1 2 3 4
6 KV 307
1
2
6
3 / 4
5
7
1
2
6
3 / 4
7
1 Soupape de sécurité
2 Clapet anti-retour
3 Soupape d‘essai
4 Vanne d‘arrêt à passage intégral
6 Raccord de test pour manomètre
7 Entonnoir d‘évacuation avec siphon.
1 Soupape de sécurité
2 Clapet anti-retour
3 Soupape d‘essai
4 Vanne d‘arrêt à passage intégral
5 Réducteur de pression
6 Raccord de test pour manomètre
7 Entonnoir d‘évacuation avec siphon.
C26_02_06_0113
C26_02_06_0114C26_02_06_0115
