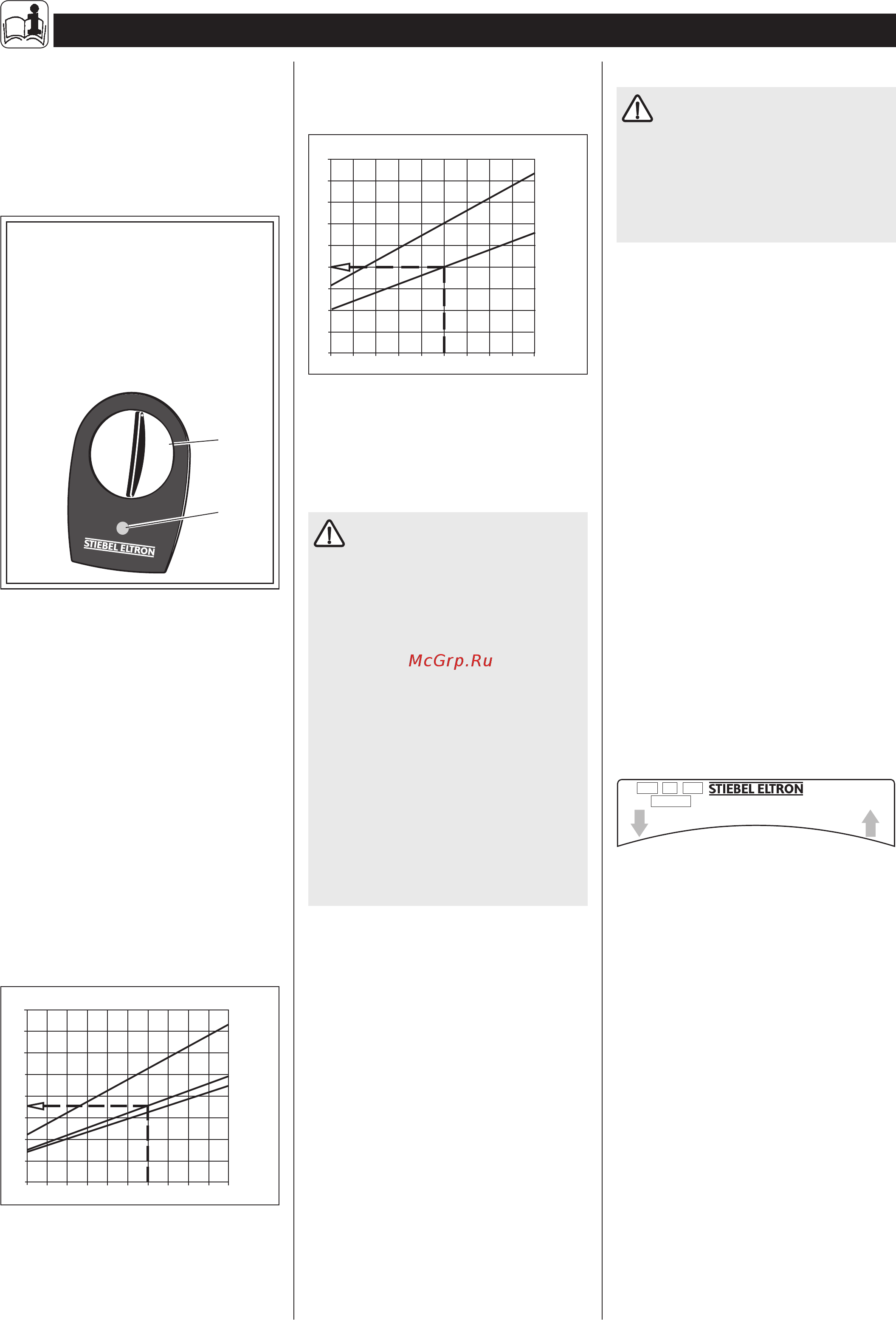

22
1. Instrukcja obsługi dla Użytkownika i Instalatora
1.1 Opis urządzenia
• Pojemnościowe ciśnieniowe ogrzewacze
wody użytkowej utrzymują temperaturę
wody na stałym , nastawionym poziomie.
• Do ogrzewaczy SH 10 SL(i) | SH 15 SL(i)
mogą być stosowane wyłącznie armatury
ciśnieniowe w połączeniu z grupą bezpie
-
czeństwa lub zaworem bezpieczeństwa.
1.2 Ważne wskazówki w
skrócie
• Żądaną temperaturę ciepłej wody użyt-
kowej wypływającej z urządzenia należy
nastawić pokrętłem regulatora tempera-
tury (1).
• Woda jest ogrzewana, gdy świeci się
lampka kontrolna (
2).
35
°C
82
55
65
Ec
o
comfo
rt
1
2
C26_02_06_0095
1.3 Obsługa
Dobór temperatury
°C = zimna. W pozycji tej ogrzewacz wody
zabezpieczony jest przed zamarzaniem.
Nie jest natomiast zabezpieczona
armatura, ani instalacja wodna.
Eco = Zalecana pozycja ekonomiczna (ok.
60 °C). Minimalne tworzenie się osadu
wapiennego.
82 = maksymalna, nastawialna temperatura.
Wskazówka:
Na życzenie Użytkownika Instalator / Serwisant
może nastawić ograniczenie temperatury wody
w urządzeniu, zapewniając bezstopniową re-
gulację do wartości temperatury ograniczonej,
(patrz pkt. 2.8 „Pierwsze uruchomienie”).
Czas nagrzewania:
Jeżeli zużyta zostanie cała pojemność zbiorni-
ka ponowne nagrzewanie przebiegać będzie
zgodnie z poniższym wykresem.
35 °C 55 °C E 65 °C 82 °C
[min]
SH 15 SL
SH 15 SLi
2 kW
SH 10 SL
SH 10 SLi
2 kW
3,3 kW
SH 15 SL
SH 15 SLi
40
35
30
25
20
15
10
5
0
Przykład SH 10 SL | SH 10 SLi:
Nastawa temperatury 65 °C
Czas nagrzewania ok. 18 min
Ilość wody podmieszanej:
Ilość wody podmieszanej zależna jest od
nastawy temperatury. Przykład: wybieramy
wodę podmieszaną o temperaturze 40 °C
.
[ l ]
SH 15 SL
SH 15 SLi
SH 10 SL
SH 10 SLi
45
40
35
30
25
20
15
10
5
0
40 °C 55 °C E 65 °C 82 °C
Przykład SH 10 SL | SH 10 SLi:
Nastawa temperatury 65 °C
Temperatura zimnej wody 15 °C
doprowadzonej do ogrzewacza
Ilość wody podmieszanej ok. 20 litrów
1.4 Ważna wskazówka
• Urządzenie znajduje się pod ciśnie-
niem instalacji wodnej.
• Podczas ogrzewania wody z zaworu bez
-
pieczeństwa kapie woda. Jeżeli po zakoń
-
czeniu ogrzewania woda kapie nadal należy
odłączyć zasilanie elektryczne oraz ciśnienie
wody i zawiadomić Zakład Serwisowy.
• Nie należy zamykać wypływu wody z za
-
woru bezpieczeństwa.
• Przy doborze temperatury powyżej 45 °C
może natychmiast wypływać gorąca woda.
Istnieje niebezpieczeństwo poparzenia.
• Z tego względu należy zwrócić szczególną
uwagę na dzieci i osoby o ograniczonych
funkcjach ruchowych i umysłowych i zapew
-
nić im stały nadzór osoby znającej zasady
użytkowania urządzenia - niebezpieczeń
-
stwo poparzenia!
• Jeśli nie jest to jednak możliwe Producent
zaleca nastawienie przez Instalatora / Serwi
-
santa ograniczenia temperatury.
Osad wapienny może spowodować zamknięcie
odpływu przez co urządzenie znajdzie się pod
ciśnieniem.
Oznaką zakamienienia są odgłosy wrzenia
oraz zmniejszony strumień wody wypływającej
z urządzenia. W takim przypadku konieczne
jest fachowe usunięcie osadu z elementu
grzejnego i armatury.
Zdjęcia pokrętła regulatora temperatury może
dokonać jedynie Instalator lub Serwisant.
Należy przestrzegać wszystkich informacji
niniejszej instrukcji ponieważ zawierają one
ważne wskazówki dotyczące bezpieczeństwa,
prawidłowej obsługi i konserwacji urządzenia.
1.5 Konserwacja i czyszczenie
Prace konserwacyjne dotyczące np.
sprawdzenia bezpieczeństwa elektrycz-
nego mogą być wykonane jedynie przez upraw-
nionego Instalatora lub Serwisanta!
Regularne przeglądy zwiększają bezpieczeństwo
eksploatacji urządzenia. Wszelkie zaistniałe
usterki urządzenia należy usuwać niezwłocznie,
niezależnie od corocznych przeglądów.
Prawie każda woda przy wysokich tempe
-
raturach powoduje powstawanie kamienia.
Osadza się on w urządzeniu i ogranicza jego
funkcjonowanie oraz żywotność. W związku
z tym należy dokonywać okresowego odka-
mieniania grzałki ogrzewacza. Częstotliwość
określi Instalator lub Serwisant.
Do utrzymania w czystości elementów obudo
-
wy urządzenia wystarczy wilgotna ściereczka,
zamoczona w roztworze mydła. Nie należy
stosować żadnych szorujących lub rozpuszcza-
jących środków czystości!
1.6 Co robić, gdy ...?
... brak ciepłej wody
Sprawdzić ustawienie pokrętła regulatora
temperatury. Sprawdzić bezpieczniki domowej
instalacji elektrycznej oraz wtyczkę przewodu
zasilającego.
... słyszalne są odgłosy wrzenia w zbiorniku
zlecić odkamienianie urządzenia Instalatorowi
lub Serwisantowi
… patrz także pkt 3 „usuwanie usterek przez
Użytkownika i Instalatora / Serwisanta
Jeżeli do usunięcia zaistniałej usterki niezbęd
-
na jest pomoc Serwisanta, dla przyspieszenia
pomocy należy przy zgłoszeniu przekazać mu
następujące dane z tabliczki znamionowej (8):
Typ: SN .. SL
Nr.: ...... - .... - ......
..............
C26_02_06_0054
1.7 Osprzęt dodatkowy
Numery katalogowe Stiebel Eltron
• Grupą bezpieczeństwa
– KV 307 (0,7 MPa) 00 07 57
– KV 40 (0,6 MPa) 00 08 28
• Zestaw instalacyjny do stałego podłącznia
elektrycznego
- zestaw 22 32 19
