20
b Grendelschroeven omlaag draaien.
c Kap van de behuizing omhoog zetten en
afnemen.
d Spanband (beveiliging tegen uitkantelen)
losmaken.
• Elektro-aansluitkabel vervangen:
Bij vervanging van de aansluitkabel dient deze
te worden vervangen door een Stiebel-Eltron-
reserveonderdeel.
2 kW: best.-nr. 020617, als alternatief door een
kabel H05VV-F3x1,0,
3,3 kW: best.-nr. 023971, als alternatief door
een kabel H05VV-F3x1,5, te vervangen.
Plaats de aansluitkabel in de geleiding
G
(
5)!
Schakelschema
D
• Positionering regelaar- / begrenzervoeler
in de doorvoermantel:
Bij het vervangen of demonteren van de tem
-
peratuurregelaar / -begrenzer dienen de voe-
lers in de doorvoermantel te worden gelegd.
• Toestel leegmaken:
Het toestel dient via de aansluitstompen te
worden leeggemaakt.
• Ontkalking:
Bedradingsset demonteren, grove kalk ver
-
wijderen door voorzichtig te kloppen, ver-
warmingselement tot aan de flensplaat in het
ontkalkingsmiddel dompelen.
• Controleren van de veiligheidsaarddraad:
Netstekker en temperatuurregelaarknop uit
-
trekken. De controle dient aan de bevesti-
gingsschroef van de temperatuurregelaar en
aan het veiligheidsaarddraadcontact van de
aansluitkabel te worden uitgevoerd.
H
I
C26_02_06_0112
70 mm
100 mm
G ½ G ½
100 mm
9 mm
Ø 14x1 mm
Ø 6
4 m
m
G ½
G 1
120
mm
120
mm
-10
70 mm
100 mm
G ½ G ½
100 mm
9 mm
Ø 14x1 mm
Ø 6
4 m
m
G ½
G 1
120
mm
120
mm
-10

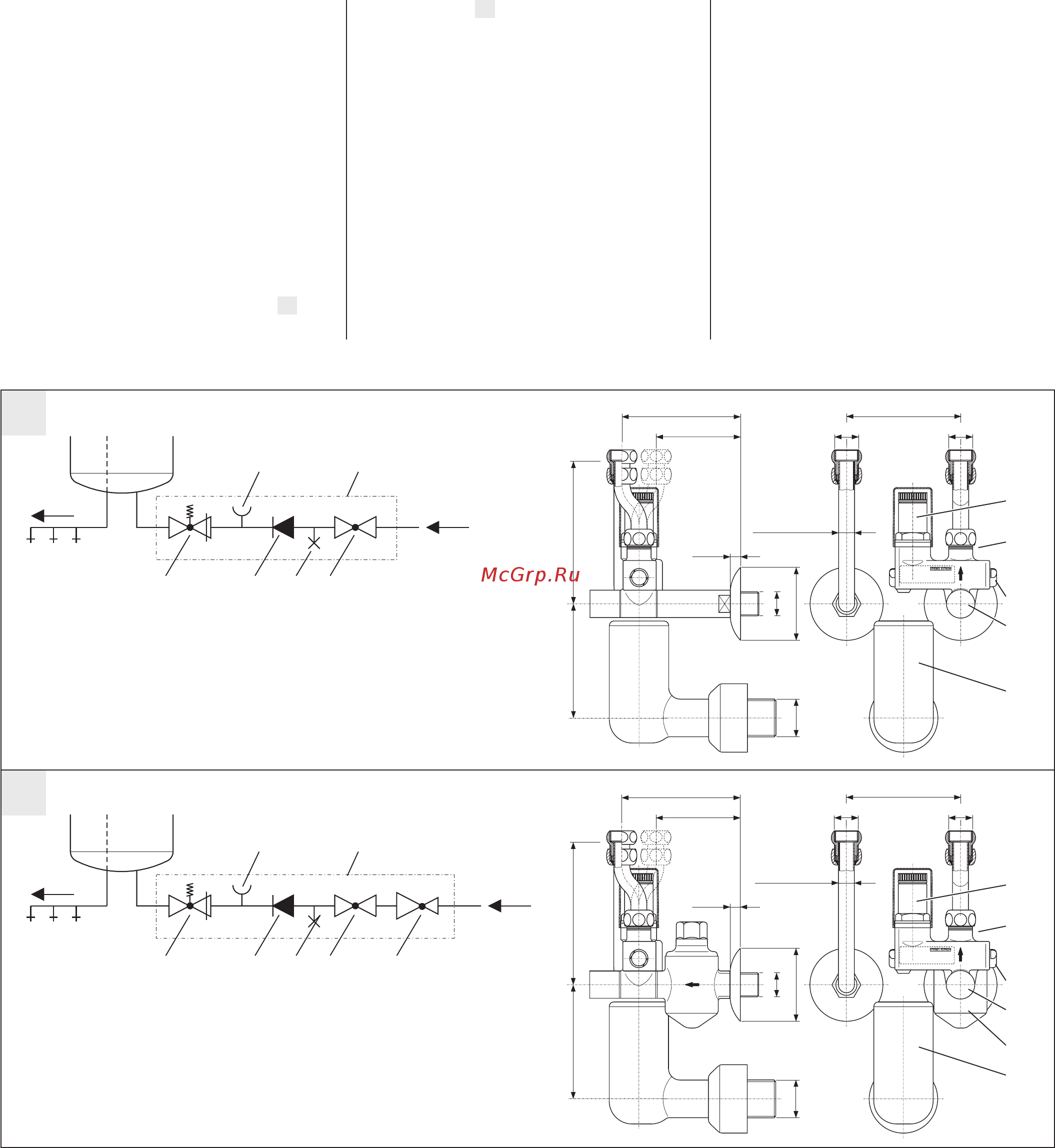

1 2 3 4 5
6 KV 40
1 2 3 4
6 KV 307
1
2
6
3 / 4
5
7
1
2
6
3 / 4
7
1 Veiligheidsventiel
2 Terugslagklep
3 Testkraan
4 Afsluitkraan
6 Aansluitpunt voor manometer
7 Trechter met stankafsluiter
1 Veiligheidsventiel
2 Terugslagklep
3 Testkraan
4 Afsluitkraan
5 Reduceerventiel
6 Aansluitpunt voor manometer
7 Trechter met stankafsluiter
C26_02_06_0113
C26_02_06_0114C26_02_06_0115
