24
przestrzegane, gdyż zawierają wskazówki
dotyczące bezpieczeństwa, instalacji, obsługi i
konserwacji urządzenia.
2.9 Wskazówki serwisowe
Uwaga ! Przed rozpoczęciem wszel-
kich prac ogrzewacz należy odłączyć
na wszystkich biegunach od sieci elektrycz
-
nej i zdjąć ze ściany.
• Otwarcie ogrzewacza
G
:
a zdjąć pokrętło regulatora temperatury oraz
pierścień ogranicznika temperatury bez-
pieczeństwa i odkręcić wkręty.
b wcisnąć śruby zabezpieczające
c pochylić i zdjąć obudowę ogrzewacza
d odpiąć taśmę napinającą.
• Wymiana przewodu zasilającego
W przypadku wymiany przewodu zasilania
elektrycznego, należy zastosować oryginalny
przewód Stiebel Eltron, dostępny jako część
zamienna.
2 kW: Nr katalogowy 020671,alternatywnie do-
stępny w handlu przewód H05VV-F 3x1,0.
3,3 kW: Nr katalogowy 023971,alternatywnie
dostępny w handlu przewód H05VV-F 3x1,5.
Przewód zasilający włożyć do prowadnicy
G
(5)!
Schemat elektryczny
D
• położenie czujnika regulatora / czujnika
ogranicznika temperatury w rurce ochronnej
Przy wymianie / demontażu regulatora tem
-
peratury / ogranicznika temperatury bezpie
-
czeństwa czujniki należy wsunąć ponownie w
rurkę ochronną.
• Opróżnianie urządzenia
Ogrzewacz należy opróżnić przez króćce przy
-
łączeniowe.
• Odkamienienie
Wymontować grzałkę. Część kamienia usunąć
poprzez delikatne pukanie. Grzałkę zanurzyć
do kołnierza w środku odkamieniającym.
• Sprawdzenie przewodu ochronnego
Wyciągnąć wtyczkę sieciową i zdjąć pokrętło
regulatora temperatury. Kontrolę należy wyko
-
nać na wkręcie mocowania regulatora i styku
elektrycznego przewodu zasilającego.
H
I
C26_02_06_0112
70 mm
100 mm
G ½ G ½
100 mm
9 mm
Ø 14x1 mm
Ø 6
4 m
m
G ½
G 1
120
mm
120
mm
-10
70 mm
100 mm
G ½ G ½
100 mm
9 mm
Ø 14x1 mm
Ø 6
4 m
m
G ½
G 1
120
mm
120
mm
-10

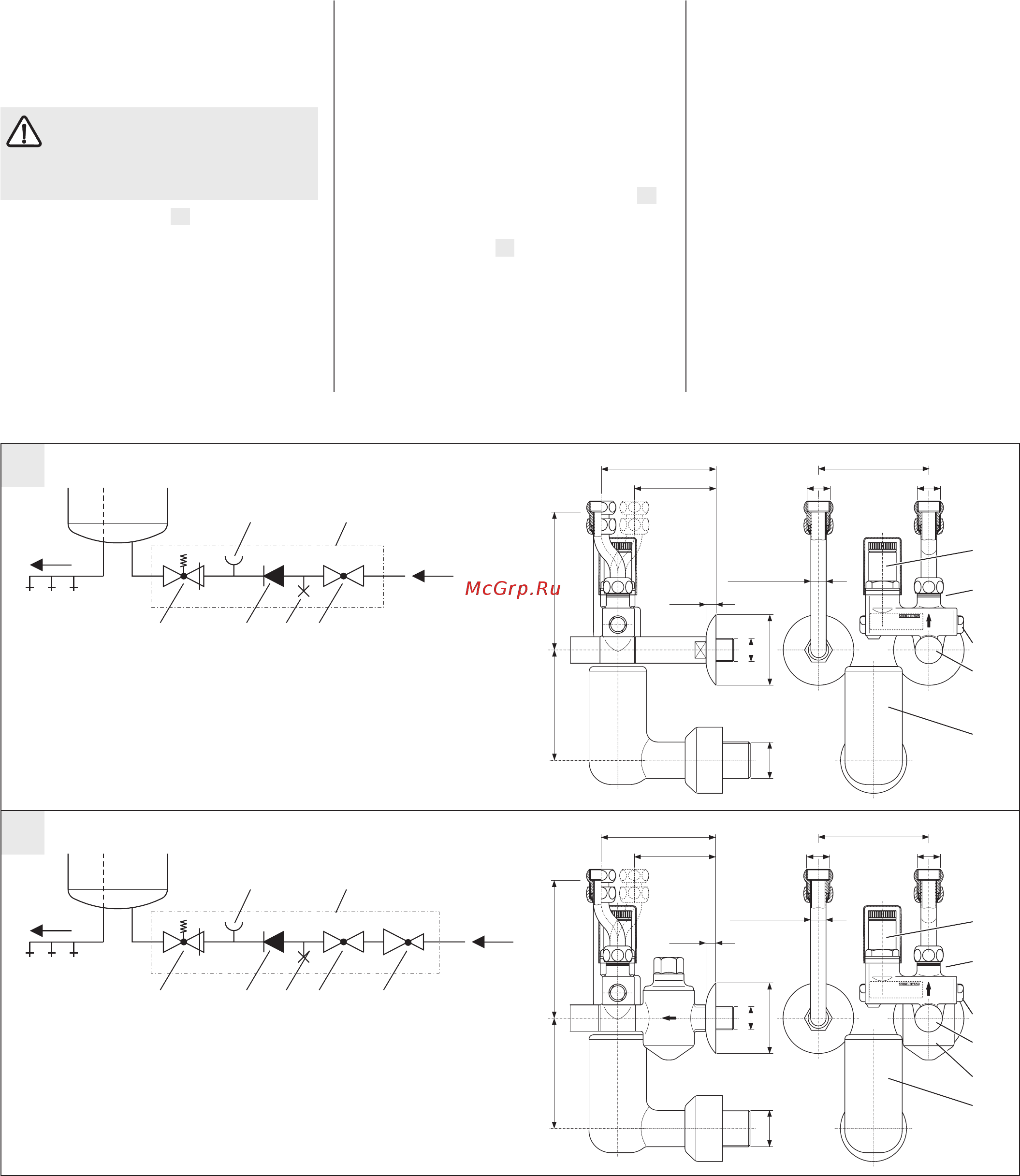

1 2 3 4 5
6 KV 40
1 2 3 4
6 KV 307
1
2
6
3 / 4
5
7
1
2
6
3 / 4
7
1 zawór bezpieczeństwa
2 zawór zwrotny
3 zawór kontrolny
4 przelotowy zawór odcinający
6 króciec pomiarowy dla manometru
7 lejek odpływowy
1 zawór bezpieczeństwa
2 zawór zwrotny
3 zawór kontrolny
4 przelotowy zawór odcinający
5 reduktor ciśnienia
6 króciec pomiarowy dla manometru
7 lejek odpływowy
C26_02_06_0113
C26_02_06_0114C26_02_06_0115
