INSTALLATION

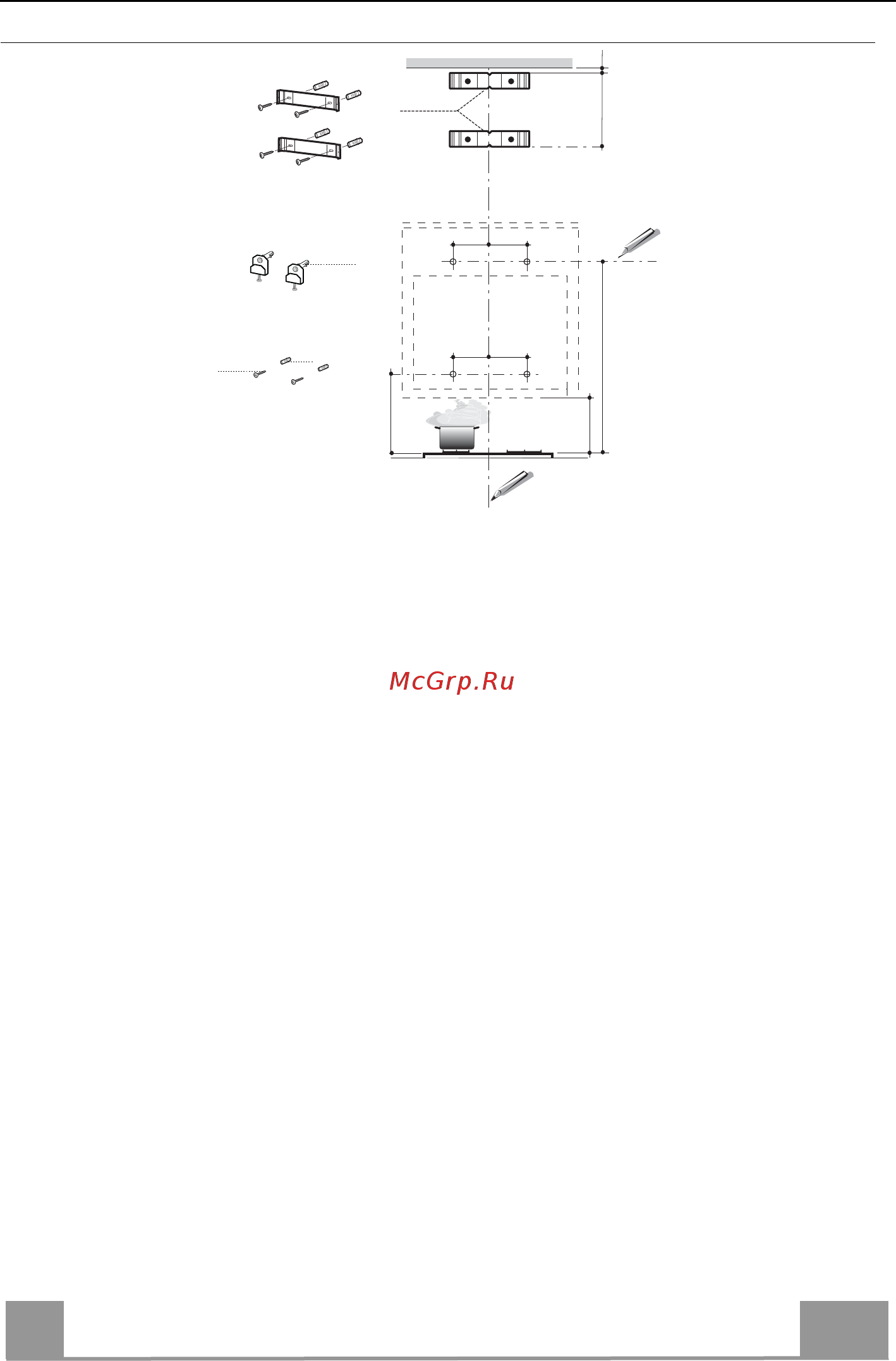

Perçage du mur et fixation des équerres

11a

12a

249 249

960

1÷2

7.2.1

368

210 210

458

Marquer sur le mur :

• une ligne verticale allant jusqu’au plafond ou jusqu’à la limite supérieure, au centre de la

zone prévue pour le montage de la hotte ;

• une ligne horizontale à 960 mm minimum au-dessus du plan de cuisson.

• Marquer un point (1) sur la ligne horizontale à 292 mm à droite de la ligne verticale de réfé-

rence.

• Répéter cette opération du côté opposé et vérifier l’alignement.

• Marquer comme indiqué, un point de référence (2) à 200 mm de la ligne verticale de réfé-

rence et à 458 mm au-dessus du plan de cuisson.

• Répéter cette opération du côté opposé et vérifier l’alignement.

• Percer les points (1) avec une mèche de ø 12 mm.

• Percer le point (2) avec une mèche de ø 8 mm.

• Mettre les chevilles avec l’équerre 11a dans les trous (1) et visser.

• Mettre la cheville 11 dans le trou (2).

• Comme indiqué, poser l’équerre 7.2.1 à 1-2 mm du plafond ou de la limite supérieure, en

alignant le centre (entailles) avec la ligne verticale de référence.

• Marquer les centres des trous de l’équerre.

• Comme indiqué, poser l’équerre 7.2.1 à X mm en dessous de la première équerre (X = hau-

teur du conduit supérieur fourni avec la hotte), en alignant le centre de l’équerre (entailles)

avec la ligne verticale de référence.

• Marquer les centres des trous de l’équerre.

• Percer les trous avec une mèche de ø 8 mm.

• Mettre les chevilles 11 dans les trous.

• Fixer l’équerre à l’aide des vis 12a (4,2 x 44,4) fournies avec l’appareil.
