ΕΓΚΑΤΑΣΤΑΣΗ

Διάτρηση τοίχου και στερέωση στηριγμάτων

11a

12a

249 249

960

1÷2

7.2.1

368

210 210

458

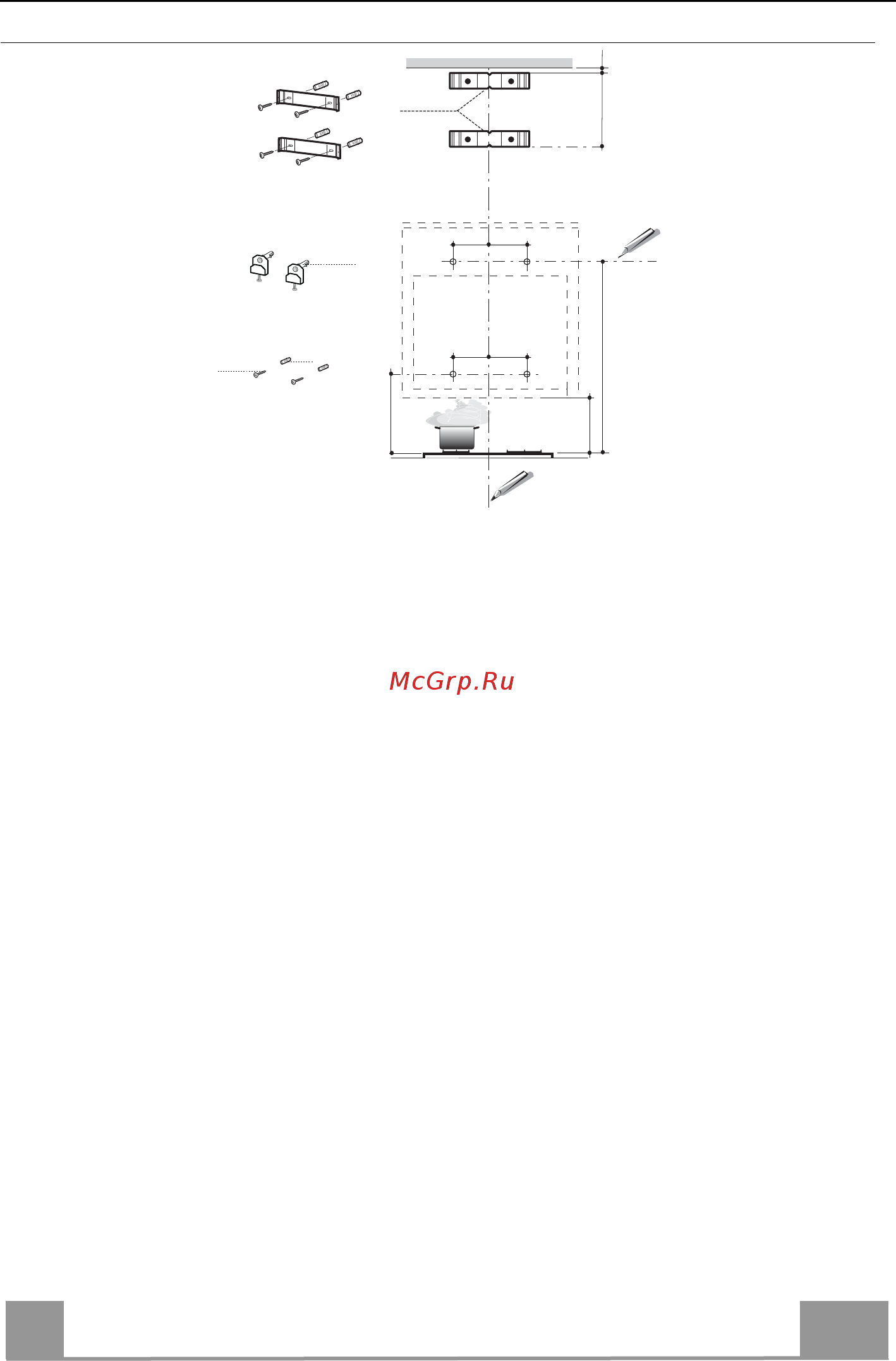

Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προ-

ορίζεται για την εγκατάσταση του απορροφητήρα.

• μια οριζόντια γραμμή σε απόσταση τουλάχιστον 960 mm πάνω από την επιφάνεια των εστιών.

• Σημειώστε ένα σημείο (1) στην οριζόντια γραμμή και σε απόσταση 249 mm στα

δεξιά της κατα-

κόρυφης γραμμής αναφοράς.

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.

• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς (2) σε απόσταση 210 mm από την κατακόρυ-

φη γραμμή αναφοράς, και 458 mm πάνω από την επιφάνεια των εστιών.

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά

και ελέγξτε το αλφάδιασμα.

• Ανοίξτε οπές Φ 12 mm στα σημεία (1).

• Ανοίξτε οπές Φ 8 mm στα σημεία (2).

• Τοποθετήστε τα ούπα με το στήριγμα 11a στις οπές (1) και βιδώστε.

• Τοποθετήστε ένα ούπα 11 στις οπές (2).

• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το

ανώτερο σημείο,

ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφο-

ράς.

• Σημειώστε τα κέντρα των οπών του στηρίγματος.

• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο στήριγμα

(X = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την

κατακόρυφη γραμμή αναφοράς.

• Σημειώστε τα

κέντρα των οπών του στηρίγματος.

• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.

• Τοποθετήστε τα ούπα 11 στις οπές.

• Στερεώστε τα στηρίγματα χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισμού.
