FR
2
23

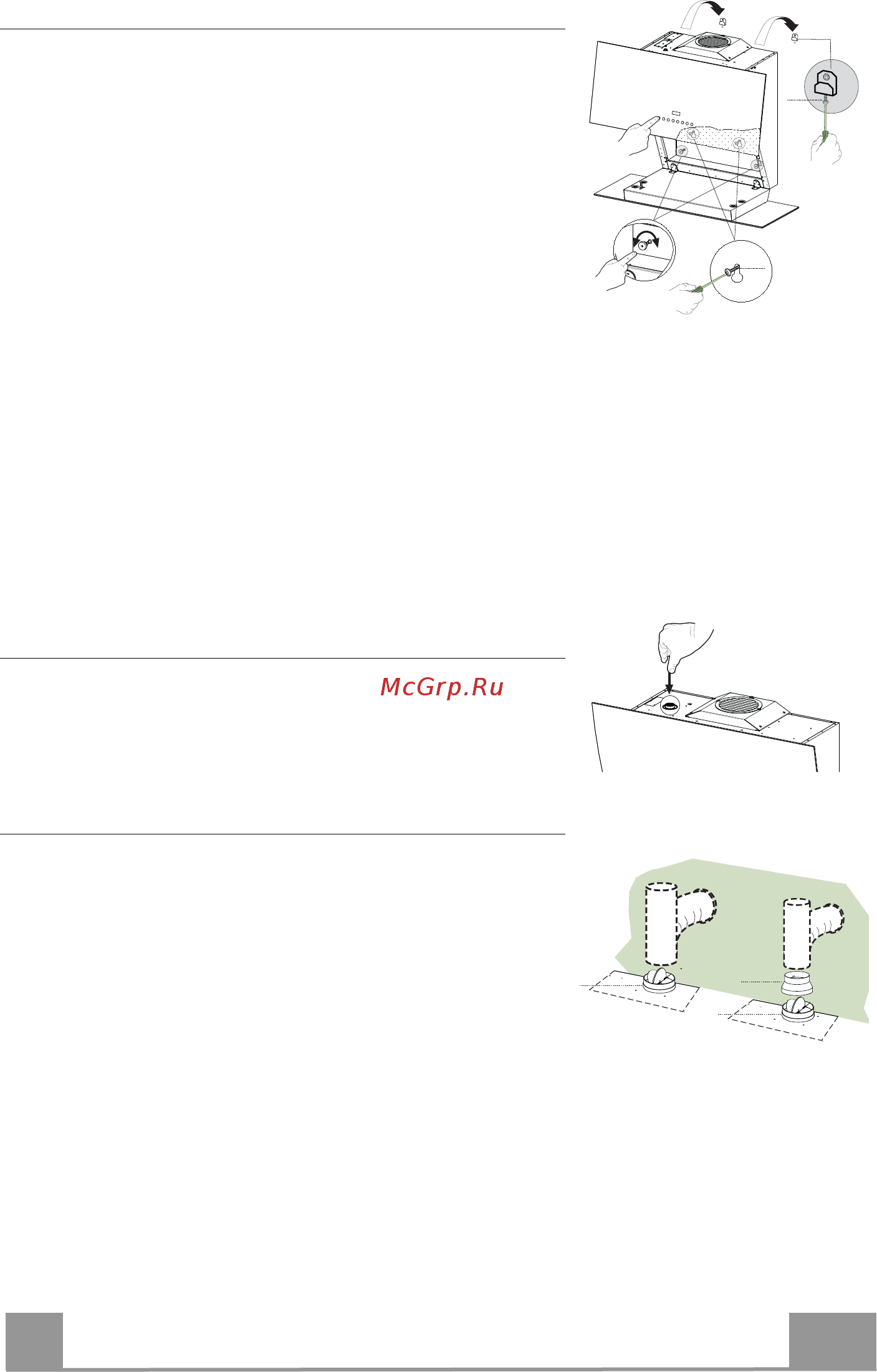

Montage du corps de hotte
• Régler les deux vis Vr, des équerres 11a, en début de course (B).
• Accrocher le corps de hotte aux 2 équerres 11a.
• Relier la hotte à l’alimentation du secteur en intercalant un
interrupteur bipolaire ayant une distance d’ouverture des contacts
d’au moins 3 mm.
• Ouvrir le panneau supérieur. (Voir le paragraphe USAGE)
• Ouvrir la porte inférieure en la tirant vers le bas avec les mains,
• Retirer les filtres à graisse en intervenant sur les poignées prévues
à cet effet.
• En passant par l’intérieur du corps de hotte, intervenir sur les vis
Vr pour niveler le corps de hotte.
Attention: dans le cas d’un mur irrégulier qui pourrait causer un non ali-
gnement des panneaux en verre, tourner les pommeaux à l’intérieur de la
hotte dans la partie en bas jusqu’à aligner les deux verres.
• Serrer la vis de sécurité 11.
• Remonter les filtres à graisse et fermer le panneau supérieur. (Voir
le paragraphe USAGE)
• Débrancher la hotte de l’alimentation du secteur.
Attention : Si lors de l’ouverture ou de la fermeture de la porte celle-ci
rencontre un obstacle, elle se bloque. Retirer l'obstacle et appuyer de
nouveau sur la touche pour ouvrir la porte.
Attention : En cas de panne, contrôler le fusible.
(B)
11a
Vr
11
Remplacement du fusible
• Le fusible est situé en haut à gauche, tourner le porte-fusible selon
les indications fournies et remplacer le fusible par un autre fusible
ayant les mêmes caractéristiques.
Branchements
SORTIE AIR VERSION ASPIRANTE
Pour l’installation en version aspirante, relier la hotte au tube de sortie
au moyen d’un tube rigide ou flexible de ø 150 ou 120 mm dont le
choix est laissé à l’installateur.
Raccord tube ø 150
• Insérer la bride avec soupape 10 ø 150 sur la sortie du corps de
hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel
nécessaire n’est pas fourni.
Raccord tube ø 120
• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction
9 sur la bride ø 150 10 précédemment installée.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel
nécessaire n’est pas fourni.
• Dans les deux cas, retirer les filtres anti-odeur à charbon actif éven-
tuels.
ø 120
ø 150
10
10
9
