DE
4
41
Aktivkohle-Geruchsfilter (Umluftversion)
Der Aktivkohlefilter ist nicht waschbar oder regenerierbar und muss ausgewechselt werden,
sobald am Display das Symbol C erscheint, oder nach mindestens 4 Monaten. Die Alarmmel-
dung wird präventiv aktiviert.
Aktivierung des Alarmsignals
• Bei den Umluftversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im
Augenblick der Installation oder in der Folge aktiviert.
• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste D zirka 5 Sekunden lang drücken, um die Aktivkohlefilter zu
aktivieren/deaktivieren.
• 2 Mal Blinken des Symbols C Alarm für Aktivkohlefiltersättigung AKTIVIERT
• 1 Mal Blinken des Symbols C Alarm für Aktivkohlefiltersättigung DEAKTIVIERT
ERSETZEN DES AKTIVKOHLE-GERUCHSFILTERS
Rückstellen der Sättigungsanzeige
• Die Taste G mindestens 2 Sekunden lang drücken.

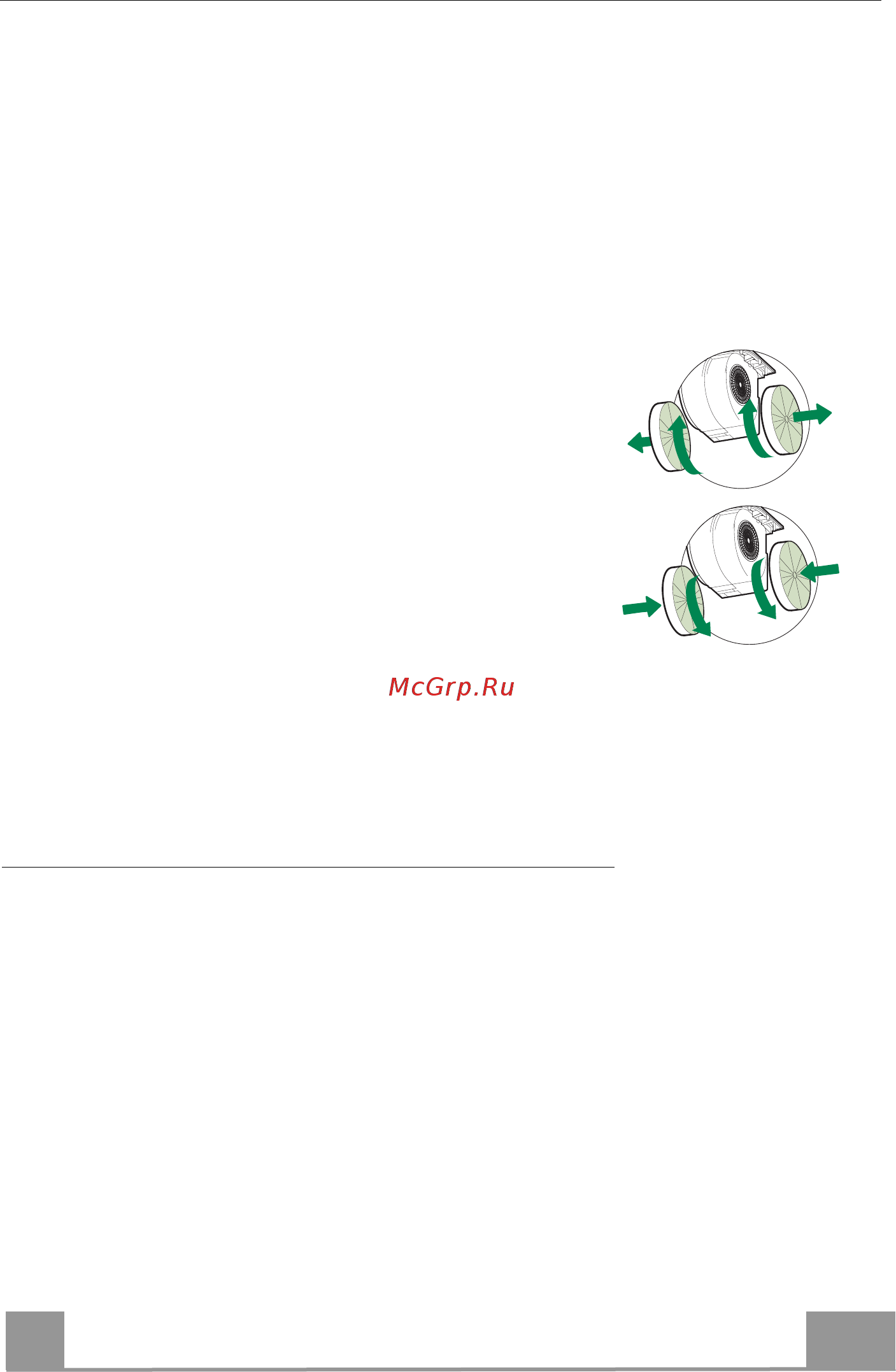

Ersetzen des Filters
• Ist die Tür geschlossen, durch ca. 1 Sekunde langes
Drücken der Taste A (siehe GEBRAUCH) öffnen.
• Die Fettfilter ausbauen.
• Die gesättigten Aktivkohle-Fettfilter wie angegeben
(A) entnehmen.
• Die neuen Filter wie angegeben (B) montieren.
• Die Fettfilter wieder montieren.
A
B
Beleuchtung
LED-Strahler
• Für den Austausch der LED-Strahler wenden Sie sich bitte an den
Kundendienst.
