синхронизация по заднему нестабильному фронту вызовет нестабильную развертку и затруднит

наблюдение. Синхронизация по переднему стабильному фронту даст стабильное изображение сигнала,

даже если он имеет собственный джиттер. Если Вы сомневаетесь в правильности выбора или

изображение неудовлетворительное попробуйте оба варианта.

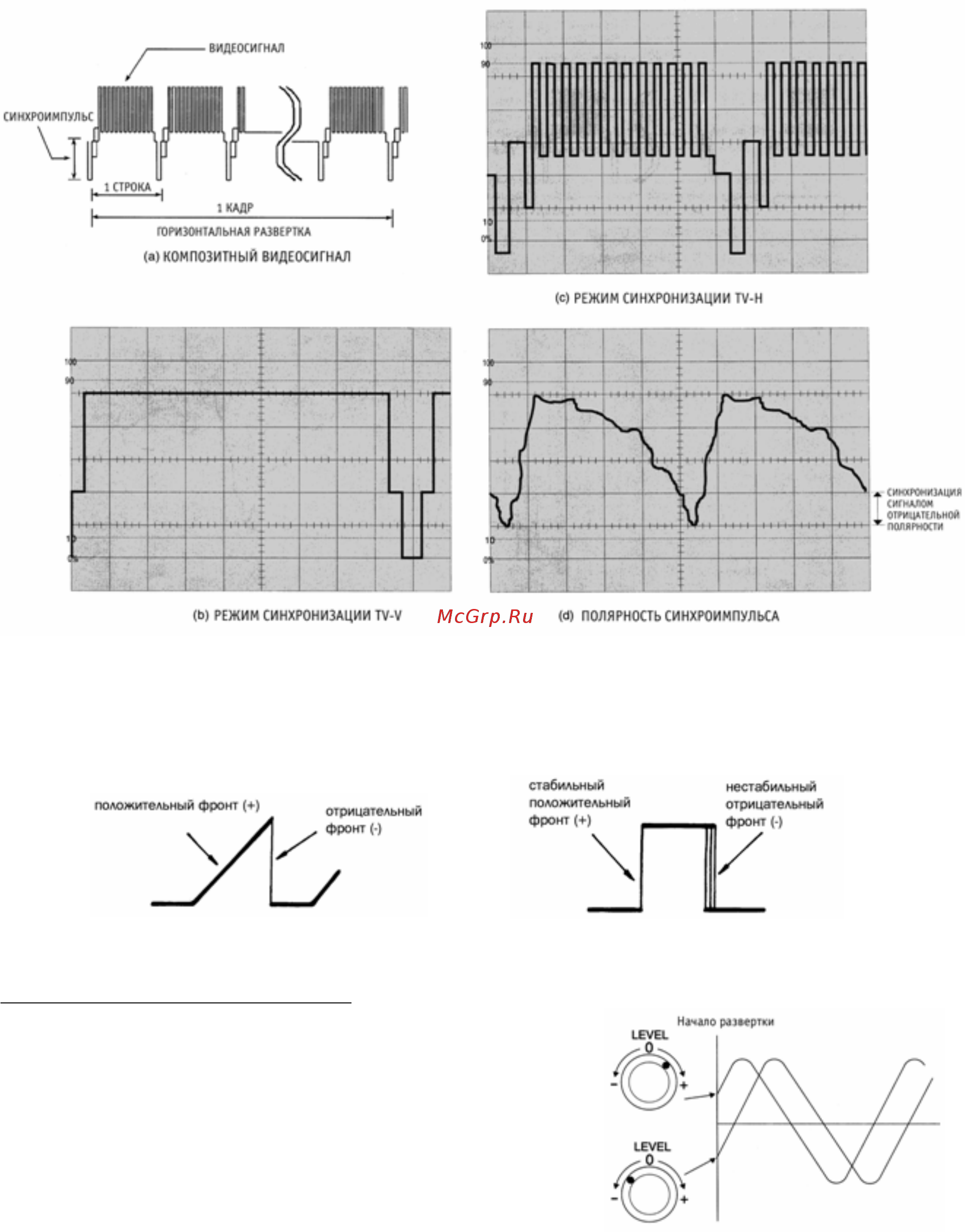

Рис. 2-3 Ва

ианты синх

онизации

Рис. 2-4. Выбор полярности синхронизации

Ручка LEVEL блока синхронизации. Ручка LEVEL определяет точку на выбранном фронте, при

пересечении которой запускается развертка. Когда регулировка

LEVEL находится в среднем положении, триггер запускается

при переходе фронта через нуль. Регулировка LEVEL в "+" или

в "-" соответственно смещает порог срабатывания триггера

запуска развертки вверх или вниз. Влияние регулировки

заметно на сигналах с растянутыми фронтами, таких как

синусоидальные или треугольные, в этом случае желательно

устанавливать ручку уровня синхронизации в положение

близкое к нулю, поскольку как правило в этом месте сигнал

наиболее чистый. Если фронты сигнала очень крутые, то

видимого эффекта от ручки уровня синхронизации нет, до тех

пор, пока не происходит полного срыва синхронизации.

Рис. 2-5. Выбор уровня синхронизации
