требуемой точке относительно земли. Например, если переключатель VOLT/DIV установлен на 0,5
вольта на деление, то для осциллограммы рис. 2-8 напряжение будет составлять 2,5 вольт (5,0
делений х 0,5В).
7. При использовании умножителя Х5 в канале вертикального отклонения луча, для получения
истинного значения разделите полученное в п. 6 значение на 5. Однако, при использовании
аттенюатора пробника 10Х умножьте полученное
значение на 10.
2-3-2. Измерение временных интервалов
Другой важной измерительной функцией осциллографа является измерение временных интервалов. Это
возможно, поскольку развертка калибрована и цена деления клетки градуировочной сетки известна.
Основной режим.
Основной режим измерения
временных интервалов описан ниже. Те же
действия используются при проведении других
измерений.
1. Установить переключатели, как описано в
разделе 2-2-3 для однолучевого режима
работы.
2. Установить переключатель TIME/DIV (15) так,
чтобы временной интервал, подлежащий
измерению, занимал весь экран и был целиком
виден. Убедитесь, что кнопка VAR (13)
установлена в положение CAL. В противном
случае
измерения будут неточными.
3. Вращением ручки VERTICAL POSITION (4) или
(7) расположите луч так, чтобы центральная
горизонтальная линия сетки проходила через
точки осциллограммы, между которыми
производятся измерения.
4. Ручкой Horizontal POSITION (10) совместите
левую измеряемую точку осциллограммы
сигнала с ближайшей вертикальной
градуировочной линией.
5. Сосчитайте количество клеток по горизонтали
между левой точкой в п.4 и следующей
измеряемой точкой. Учтите
, что
дополнительная разметка выполнена с шагом в
0,2 клетки.
6. Для определения интервала между двумя
измеряемыми точками умножьте количество
клеток, сосчитанных в п.5 на масштаб
переключателя TIME/DIV. Если при измерениях
была нажата кнопка растяжки в 10 раз X10MAG
(11), полученное значение необходимо
разделить на 10.

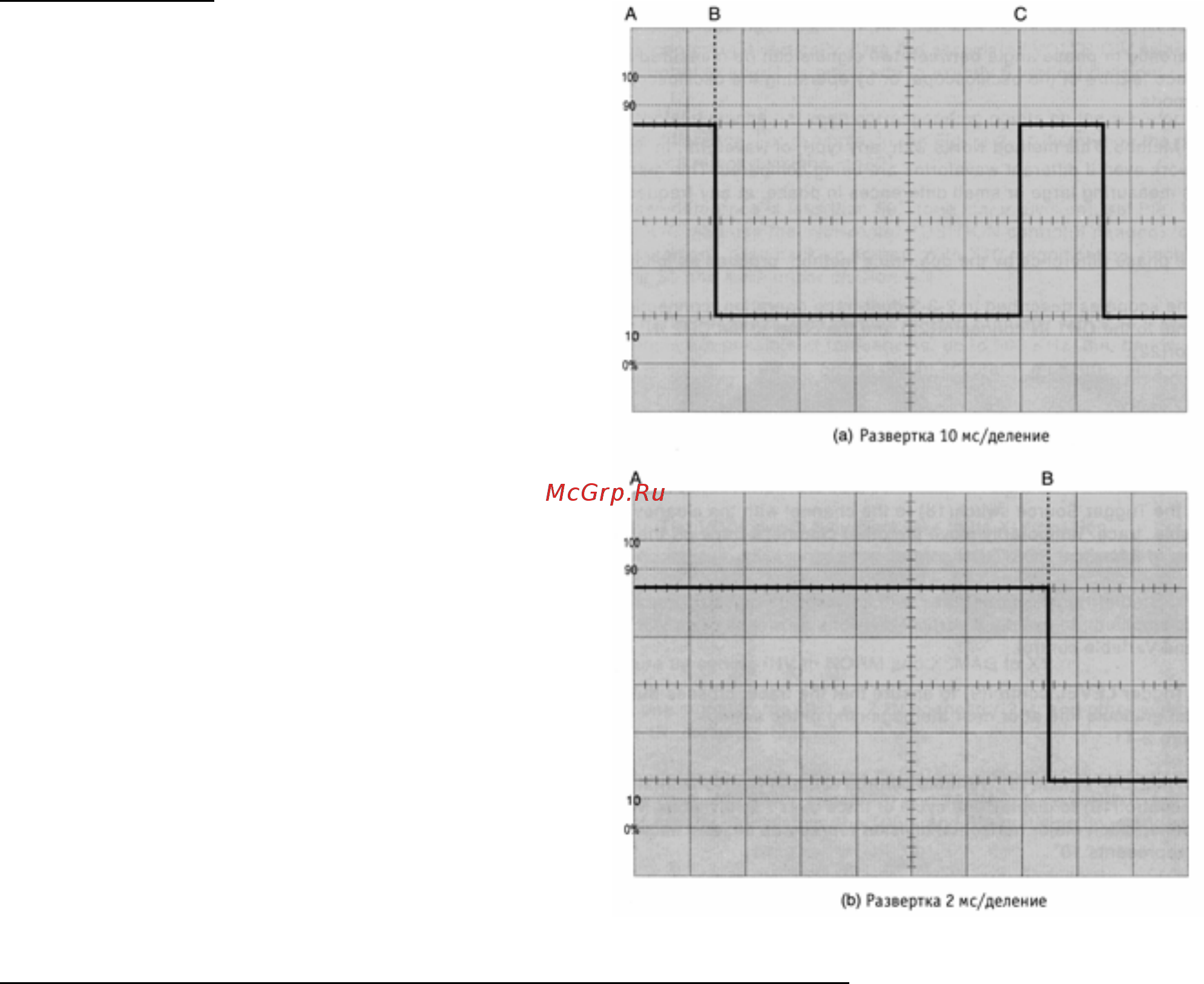

Рис. 2-9. Измерение временных интервалов
Измерение периода колебаний, ширины импульса и
скважности сигнала. Основной режим, описанный в
предыдущем разделе, может быть использован при измерении параметров импульсных сигналов, таких
как период повторения, ширина импульса, скважность и др.
На рис. 2-9a периодом является расстояние между точками A и C, когда колебание проходит полный
цикл. При длительности развертки 10 мсек./дел. период сигнала на рис. 2-9a равен 70 мсек.
Шириной импульса в том
же примере на рис. 2-9a является расстояние между точками A и B, что при
длительности развертки 10 мсек./дел. составляет 15 миллисекунд. Однако для точных измерений
расстояние в 1,5 клетки слишком мало, поэтому в данном примере желательно использовать более
быструю развертку. Увеличение скорости развертки до 2 мсек./дел., как показано на примере рис. 2-9b
позволяет провести более точные
измерения. Другим полезным дополнением является использование
переключателя X10MAG (11), при нажатии которого изображение дополнительно растягивается в 10 раз.
Когда известен период повторения импульсов и ширина, например, положительного импульса, то можно
вычислить скважность или относительную длительность импульсов. Она равна отношению
длительности импульса к полному периоду повторения, выраженному в процентах.
Скважность (%) = (ширина импульса) : (период) х 100%.
В
нашем примере: скважность = 15 мсек. / 70 мсек. х 100% = 21,4%.
2-3-3. Измерение частоты
Если требуются точные измерения частоты, очевидно, что главным выбором является частотомер.
Частотомер можно подключить к выходному разъему 1-го канала CH1 OUTPUT (30), что удобно при
16
