2-2-9. Проверка радиокомпонентов (только для модели OS-5020C)

Схема проверки компонентов выдает переменное напряжение синусоидальной формы (60 Гц), которое

подается на проверяемый компонент. Это напряжение используется для горизонтального отклонения

луча, а протекающий через радиоэлемент ток используется для вертикального отклонения луча.

С помощью зависимости напряжение-ток делается заключение о пригодности радиоэлементов.

Для установки осциллографа

в режим проверки радиокомпонентов выполните следующие действия:

1. Нажмите кнопку COMP TEST (35). На экране появится горизонтальная линия длиной 8 делений.

Положение линии на экране можно подстроить с помощью CH2 VERTICAL POSITION (7) и

HORIZONTAL POSITION (10).

2. С помощью пробников для мультиметра подключите гнезда (36) и (37) осциллографа к выводам

радиоэлемента. На экране появится вольтамперная характеристика (см. рис. 2-6)

<ПРЕДУПРЕЖДЕНИЕ>

В режиме проверки радиокомпонентов

не подавайте никаких сигналов на входы CH1 и CH2

осциллографа.

Не нажимайте кнопку X10, т.к. толщина линии может возрасти.

Не проверяйте компоненты, установленные во включенной схеме.

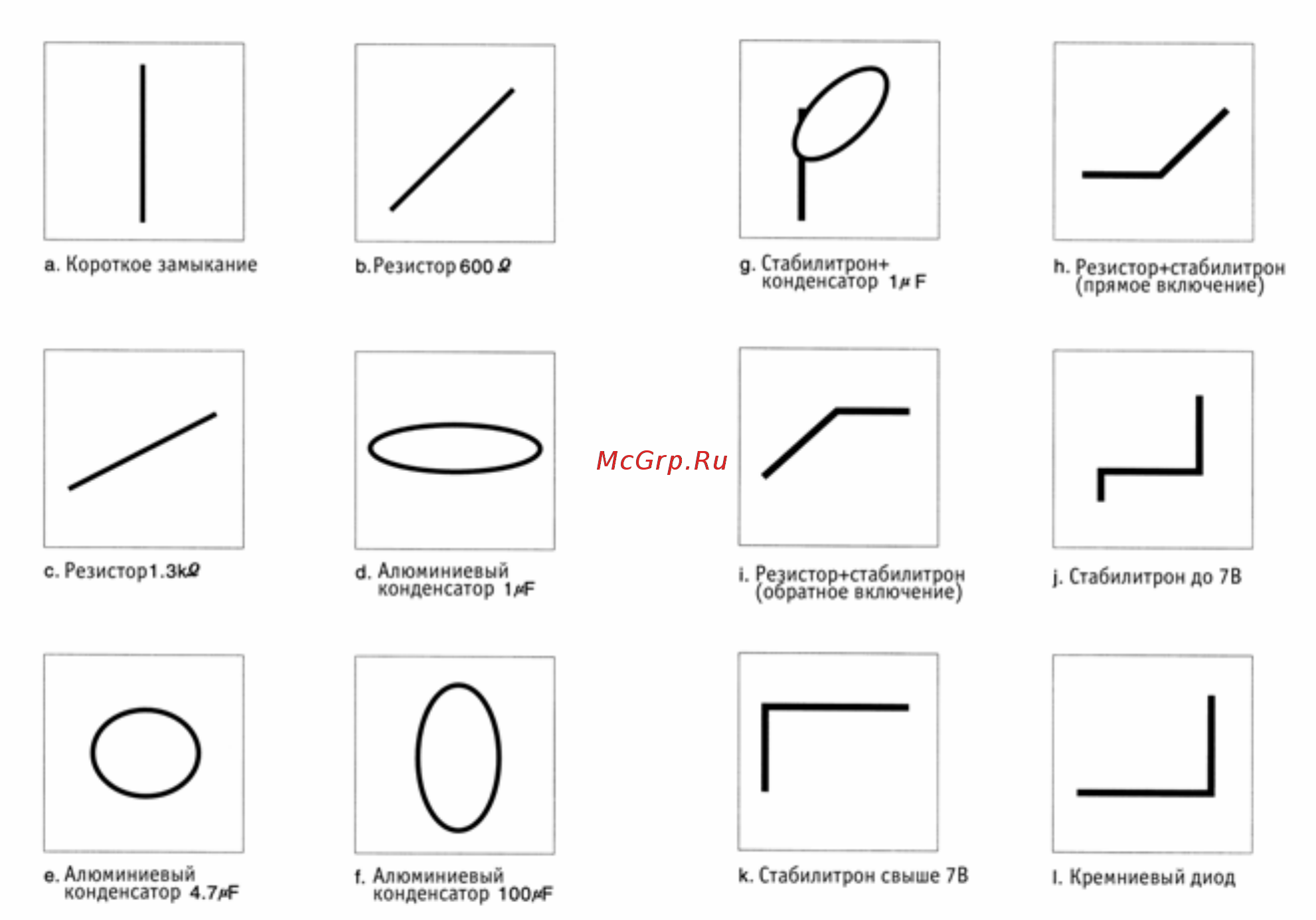

Рис. 2-6. Вольтамперные характеристики радиоэлементов

2-3. ПРИМЕНЕНИЕ ОСЦИЛЛОГРАФА ПРИ ИЗМЕРЕНИЯХ

Этот раздел содержит инструкции по использованию Вашего осциллографа серии OS-5020 для

конкретных измерительных процедур. Однако, это только малая

часть примеров использования этого

осциллографа. Эти примеры выбраны для демонстрации возможностей, не описанных в разделе 2-2

основных процедур измерения.

2-3-1. Измерение амплитуды сигнала

Современный осциллограф имеет две главные функции измерения. Первая - измерение амплитуды

сигнала. Преимущество перед другими измерительными приборами состоит в том, что он позволяет

получить полные характеристики напряжения исследуемого сигнала, как

простой, так и сложной формы.

Измерения напряжения с помощью осциллографа обычно делятся на две группы: измерение

амплитудного размаха (peak-to-peak) сигнала, т.е. разности между максимальным и минимальным

значением мгновенного напряжения, и измерение мгновенного напряжения в конкретной точке

осциллограммы относительно земли. При проведении любого из измерений убедитесь, что регуляторы

VARIABLE завернуты по часовой

стрелке до щелчка.
