Измерение пикового значения напряжения. Для измерения пиковых значений напряжения сигнала
выполните следующие действия:
1. Установите предварительно регулировки вертикального отклонения, как показано в разделе 2-2.
2. Поворотом ручки TIME/DIV (15) установите длительность развертки так, чтобы на экране
помещалось два-три периода переменного сигнала, а переключателем VOLT/DIV добейтесь размаха
сигнала на весь экран.
3. Соответствующими ручками VERTICAL POSITION (4) или (7) совместите отрицательный пик сигнала
с
ближайшей снизу горизонтальной градуировочной линией дисплея, как показано на рис. 2-7.
4. Ручкой Horizontal POSITION (10) добейтесь совмещения положительного пика сигнала с центральной
вертикальной градуировочной линией. Эта линия имеет дополнительную разметку с шагом в 0,2
клетки.
5. Сосчитайте количество клеток по вертикали между отрицательным пиком сигнала (градуировочной
линией) и точкой пересечения положительного пика с центральной вертикальной градуировочной
линией. Умножьте это число на масштаб переключателя VOLT/DIV для получения истинного
значения амплитудного размаха сигнала. Например, если переключатель VOLT/DIV установлен на 2
вольта, то для осциллограммы рис. 2-7 размах будет составлять 8,0 вольт (4,0 деления х 2В).
6. При использовании умножителя Х5 в канале вертикального отклонения луча, для получения
истинного значения разделите полученное в п. 5 значение на
5. Однако, при использовании
аттенюатора пробника 10Х умножьте полученное значение на 10.
7. При измерении синусоидальных сигналов с частотой повторения менее 100 Гц или сигналов
прямоугольной формы с частотой повторения менее 1000 Гц установите переключатель
AC/GND/DC в положение DC.
<ВНИМАНИЕ>
Убедитесь, что сигнал не имеет постоянную составляющую с высоким напряжением.

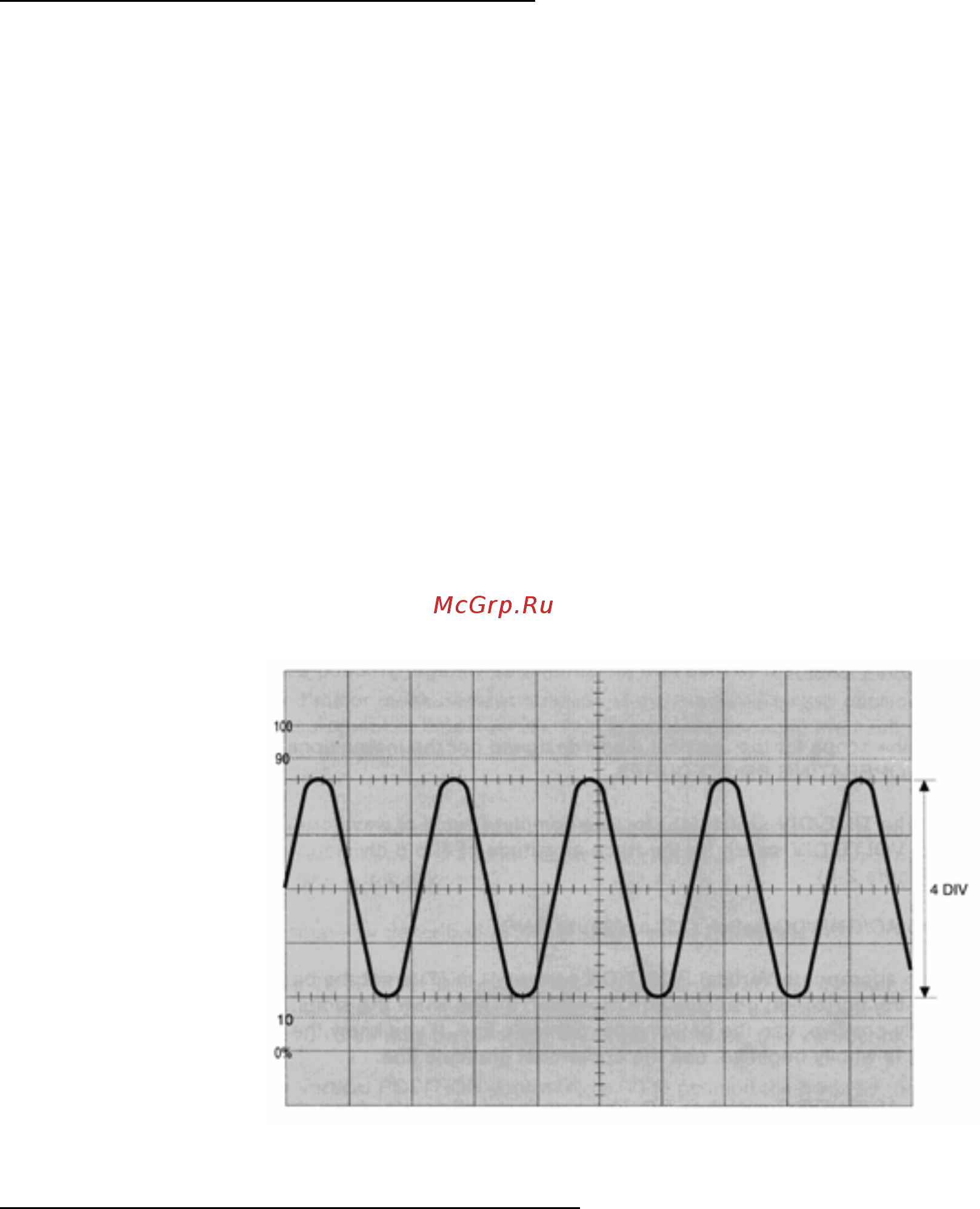

Рис. 2-7. Измерение пикового значения напряжения
Измерение напряжений в точке осциллограммы. Для измерения напряжений в определенной точке
проделайте следующие действия:
1. Установите предварительно регулировки вертикального отклонения, как показано в разделе 2-2.
2. Поворотом ручки TIME/DIV (15) установите длительность развертки так, чтобы на экране помещался
один период переменного сигнала, а переключателем VOLT/DIV добейтесь размаха сигнала на 4-6
клеток (рис. 2-8).
3. Установите переключатель AC/GND/DC (25) или (21) в положение GND.
4. Вращением ручки VERTICAL POSITION (4) или (7)
совместите луч с центральной горизонтальной
линией сетки. Однако, если заранее известно, что напряжение сигнала всегда положительной
полярности, совместите луч с самой нижней горизонтальной линией сетки.
ЗАМЕЧАНИЕ: до окончания измерений ручку POSITION больше трогать нельзя.
5. Установите переключатель AC/GND/DC в положение DC. Полярность всех точек сигнала,
находящихся выше опорной горизонтальной линии положительна, все, что ниже этой линии имеет
отрицательную полярность.
<ПРЕДУПРЕЖДЕНИЕ>
Перед переключением селектора AC/GND/DC в положение DC убедитесь, что сигнал не имеет
постоянную составляющую с высоким напряжением.
15
6. Используя ручку Horizontal POSITION (10), совместите измеряемую точку осциллограммы сигнала с
вертикальной осью сетки, которая имеет дополнительную разметку с шагом в 0,2 клетки, и
сосчитайте количество клеток по вертикали между опорной градуировочной линией
и точкой
пересечения осциллограммы с центральной вертикальной градуировочной линией. Умножьте это
число на масштаб переключателя VOLT/DIV для получения значения напряжения сигнала в
