8. Умножьте полученный результат на коэффициент переключателя TIME/DIV для получения

длительности фронта импульса. При использовании десятикратной растяжки сигнала разделите

полученное значение на 10. Например, если развертка сигнала (на рисунке) равна 1мксек/дел.,

время нарастания фронта будет 360 наносекунд (1000 нс : 10 = 100 нс, 100 нс Х 3,6 дел. = 360 нс).

9. Для измерения времени спада импульса просто сдвиньте изображение по

горизонтали и повторите

шаги 7 и 8.

10. При измерении времени фронта и спада учтите, что сам осциллограф имеет собственное время

нарастания фронта сигнала, равное 17,5 сек, которое прибавляется к истинному, и результат виден

на дисплее. Поэтому для точных вычислений пользуйтесь формулой:

= √(t

- t

) , где

- реальное время фронта (спада)

- измеренное по экрану

- время осциллографа

3. ОБСЛУЖИВАНИЕ И УХОД ЗА ПРИБОРОМ

В этом разделе описываются операции по обслуживанию осциллографов серии OS-5020.

3-1. ЧИСТКА

Если корпус прибора загрязнился, вытрите его тканью, увлажненной в моющем средстве, а затем

протрите его чистой сухой тканью. В случае стойких пятен попробуйте протереть их тканью, смоченной в

спирте. Не используйте сильные

органические вещества, такие как бензин или растворители для красок.

Грязные пятна и пыль с экрана устраняются следующим образом. Сначала снимается лицевая панель и

фильтр (см. рис. 3-1). Протрите фильтр и, при необходимости, дисплей мягкой тканью, увлажненной

мягким моющим средством или специальным раствором. Старайтесь не нанести царапин. Не

используйте абразивы и агрессивные

моющие средства. Дайте поверхностям просохнуть, прежде чем

снова установить лицевую панель и фильтр. Если останется влага, водяные круги могут исказить форму

сигнала и ухудшить четкость изображения. Соблюдайте особенную осторожность при обращении с

фильтром и с дисплеем ЭЛТ, не касайтесь их пальцами.

3-2. ИНТЕРВАЛЫ КАЛИБРОВКИ

Для поддержания точности в соответствии с технической

спецификацией процедура проверки и

калибровки должна производиться каждые 1000 часов работы. Однако, если прибор используется

нечасто, калибровку можно производить каждые 6 месяцев.

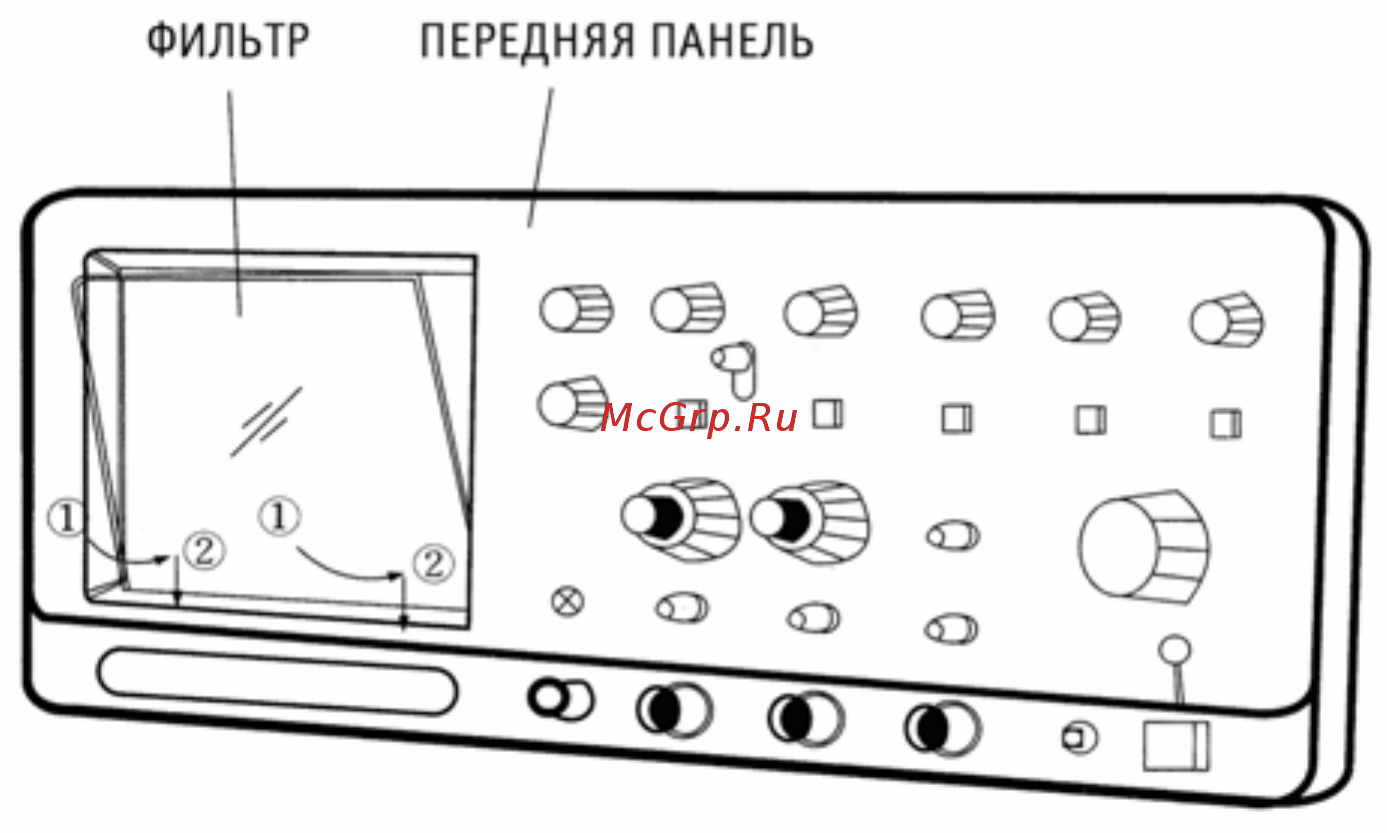

Рис. 3-1. Лицевая панель и фильтр
