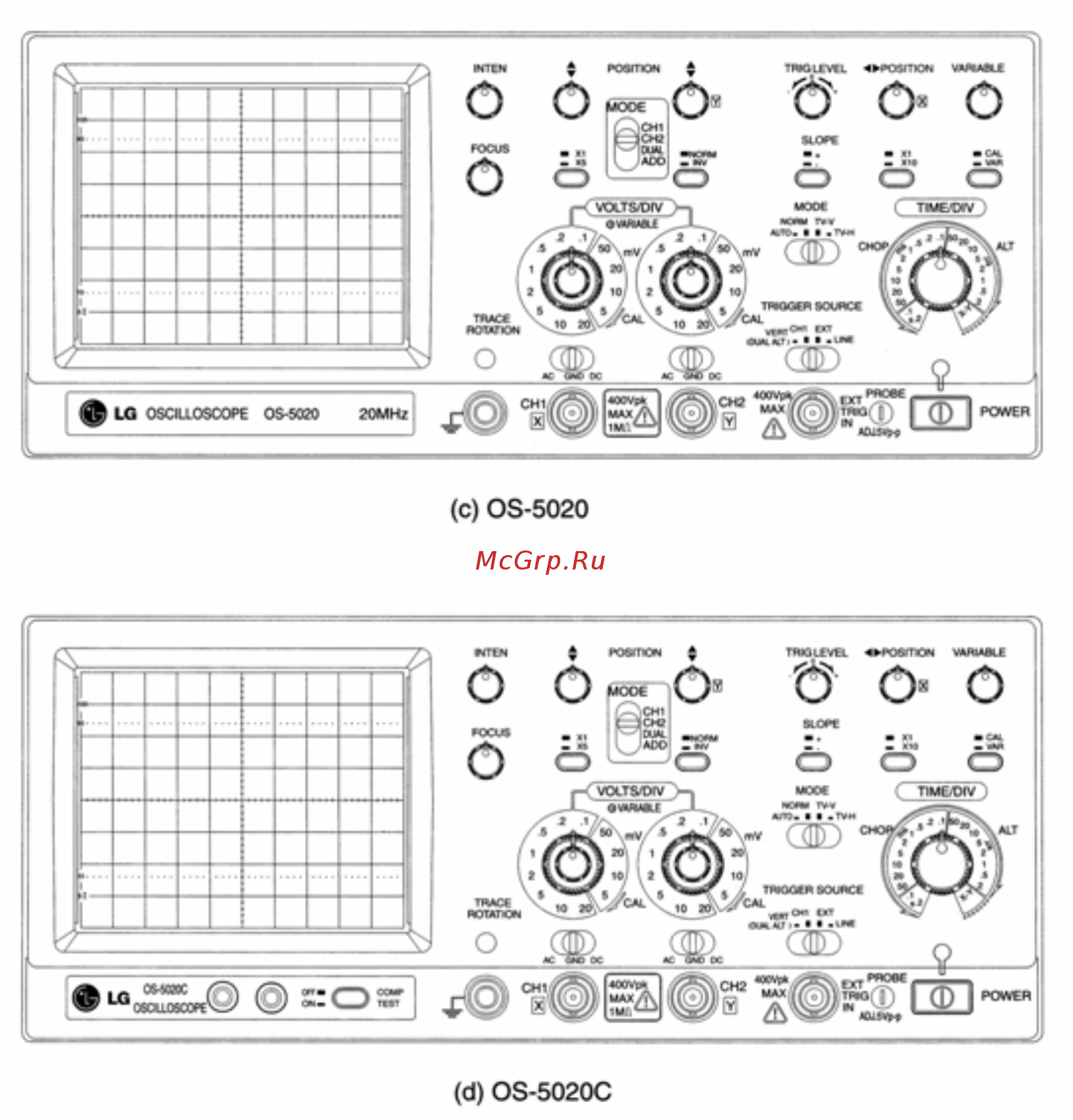

Рис. 2-1. Передняя и задняя панели осциллографов серии OS-5020.

2. ИНСТРУКЦИЯ ПО РАБОТЕ.

Этот раздел содержит всю необходимую информацию для работы с осциллографами серии OS-5020 во

время проведения измерений. Состоит из описания соединительных разъемов, индикаторов, ручек

управления, процедур включения, основных операций и выборочных измерений.

2-1. НАЗНАЧЕНИЕ РУЧЕК УПРАВЛЕНИЯ, ИНДИКАТОРОВ И СОЕДИНИТЕЛЬНЫХ РАЗЪЕМОВ.

Перед

первым включением инструмента ознакомьтесь с органами управления, разъемами,

индикаторами, описанными в настоящем разделе. Нумерация сделана в соответствии с рисунком 2-1.

2-1-1. Блок дисплея и включения прибора

(16) выключатель питания служит для включения / выключения прибора

(16-1) лампочка "питание" загорается при включении прибора

(2) регулировка интенсивности служит для регулировки яркости луча дисплея, при вращении по

часовой стрелке яркость возрастает

(1) регулировка фокуса служит для получения максимальной резкости луча

(29) регулировка "вращение" позволяет с помощью отвертки выставить луч параллельно

горизонтальной градуировочной линии дисплея.

(33) переключатель напряжен. позволяет работать при различных питающих напряжениях

(34) разъем шнура питания позволяет заменять шнур питания

2-1-2. Блок усилителя по вертикали

(24) разъем CH1 или вход X

для подачи входного сигнала на усилитель канала 1, или, в режиме X-Y

для подачи входного сигнала на усилитель горизонтальной развертки

<ПРЕДУПРЕЖДЕНИЕ>

во избежание повреждения осциллографа не подавайте напряжения
