Ez Digital OS-5020 [18/19] 3 5 измерение длительности фронта импульса

описания приведены примеры фигур Лиссажу для различных фазовых сдвигов, используйте эти

примеры для определения, прибавлять ли к вычислениям дополнительные 90° или нет.

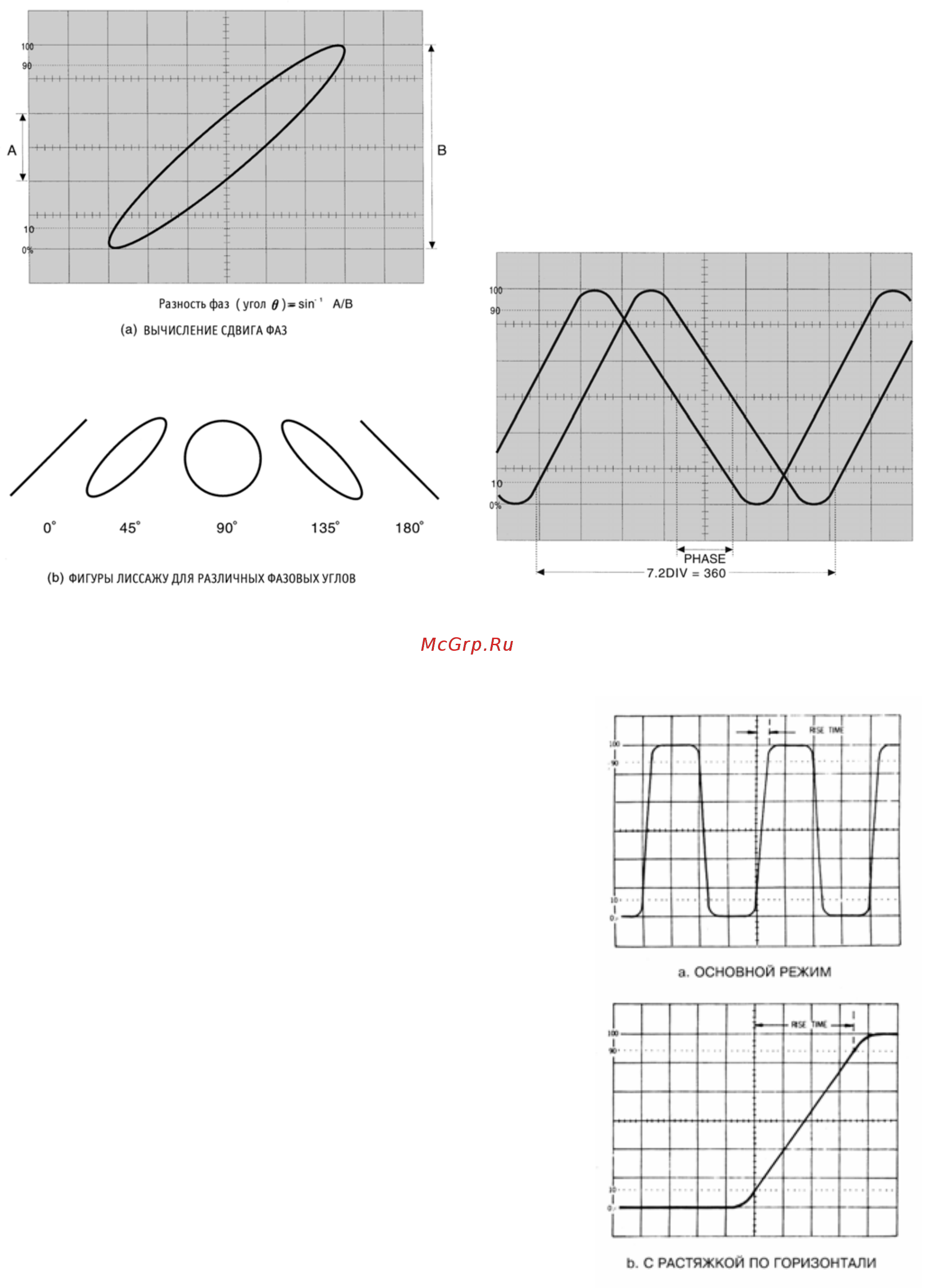

Рис. 2-10. Измерение фаз методом Лиссажу

Рис. 2-11. Измерение фаз методом двух лучей

2-3-5. Измерение длительности фронта импульса

Длительность фронта импульса - это время нарастания сигнала от 10% до 90% его максимальной

амплитуды. Длительность спада импульса - время спада от 90%

до 10% амплитуды. Длительность фронта и длительность спада

иначе называется временем переходных процессов.

Для измерения длительности фронта и спада выполните

следующие действия:

1. Подключите измеряемый импульсный сигнал ко входу CH1

(9) и установите переключатель AC/GND/DC (11) в

положение AC.

2. Регулировкой TIME/DIV (22) добейтесь, чтобы на экране

умещалось около 2 периодов сигнала. Убедитесь, что ручка

VARIABLE (23) повернута по часовой стрелке до упора.

3. Отрегулируйте положение луча по вертикали ручкой CH1

POSITION (17).

4. Установите переключатель VOLTS/DIV (13) так, чтобы

размах сигнала выходил за разметки 0% и 100%

градуировочных линий,

затем ручкой VARIABLE (15)

отрегулируйте размах сигнала на экране так, чтобы его

максимальное и минимальное значения совпали с

градуировочными линиями 0% и 100%.

5. Ручкой HORISONTAL POSITION (26) сдвиньте фронт луча

так, чтобы его 10% амплитуда пересекала центральную

вертикальную градуировочную линию.

6. Если длительность нарастания фронта импульса достаточно

велика по сравнению с периодом повторения, никаких

дополнительных настроек не требуется. Если

длительность

нарастания фронта мала, нажмите кнопку (11) X 10MAG и

подрегулируйте положение луча по п.5.

7. Подсчитайте количество делений между центральной

вертикальной линией сетки (уровень 10%) и точкой пересечения луча с линией 90%.
