RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-91

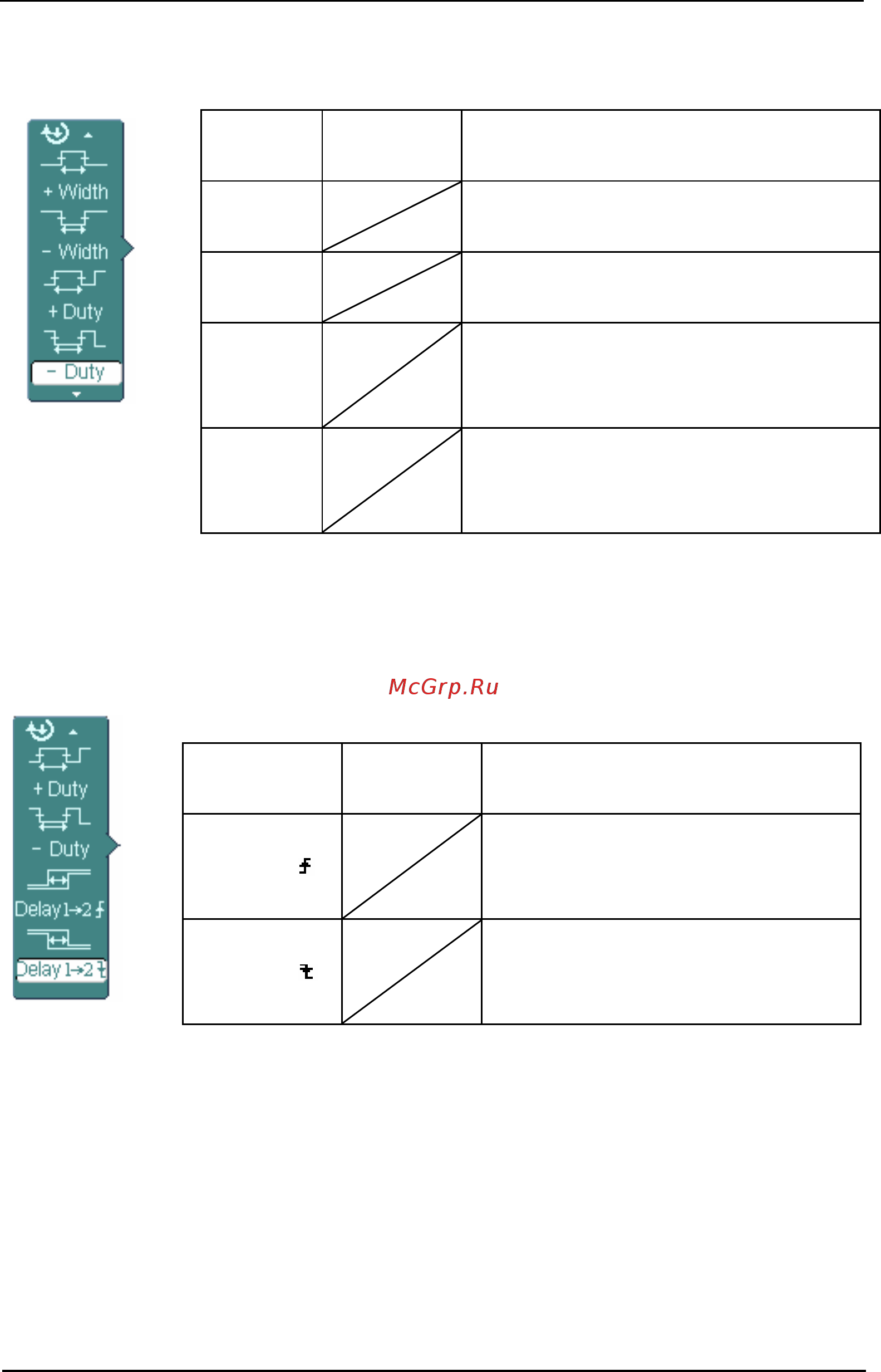

Страница 2 для измерения времени
Таблица 2-77
Меню Установк
и
Комментарии
+Width
Измерение длительности
положительного импульса
-Width
Измерение длительности
отрицательного импульса
+Duty
Измерение относительной
длительности положительного
импульса
-Duty
Измерение относительной
длительности отрицательного
импульса
Страница 3 для измерения времени
Таблица 2-78
Меню
Установк
и
Комментарии
Delay12
Измерение задержки
нарастающего фронта канала 2
относительно канала 1
Delay12
Измерение задержки
спадающего фронта канала 2
относительно канала 1
ЗАМЕЧАНИЕ Результаты автоматических измерений будут отображаться
внизу экрана. Одновременно могут отображаться не более трёх результатов.
При недостатке места следующий результат измерения сдвинет предыдущие
влево за экран.
Рисунок 2-114
Рисунок 2-115
