RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
3-13

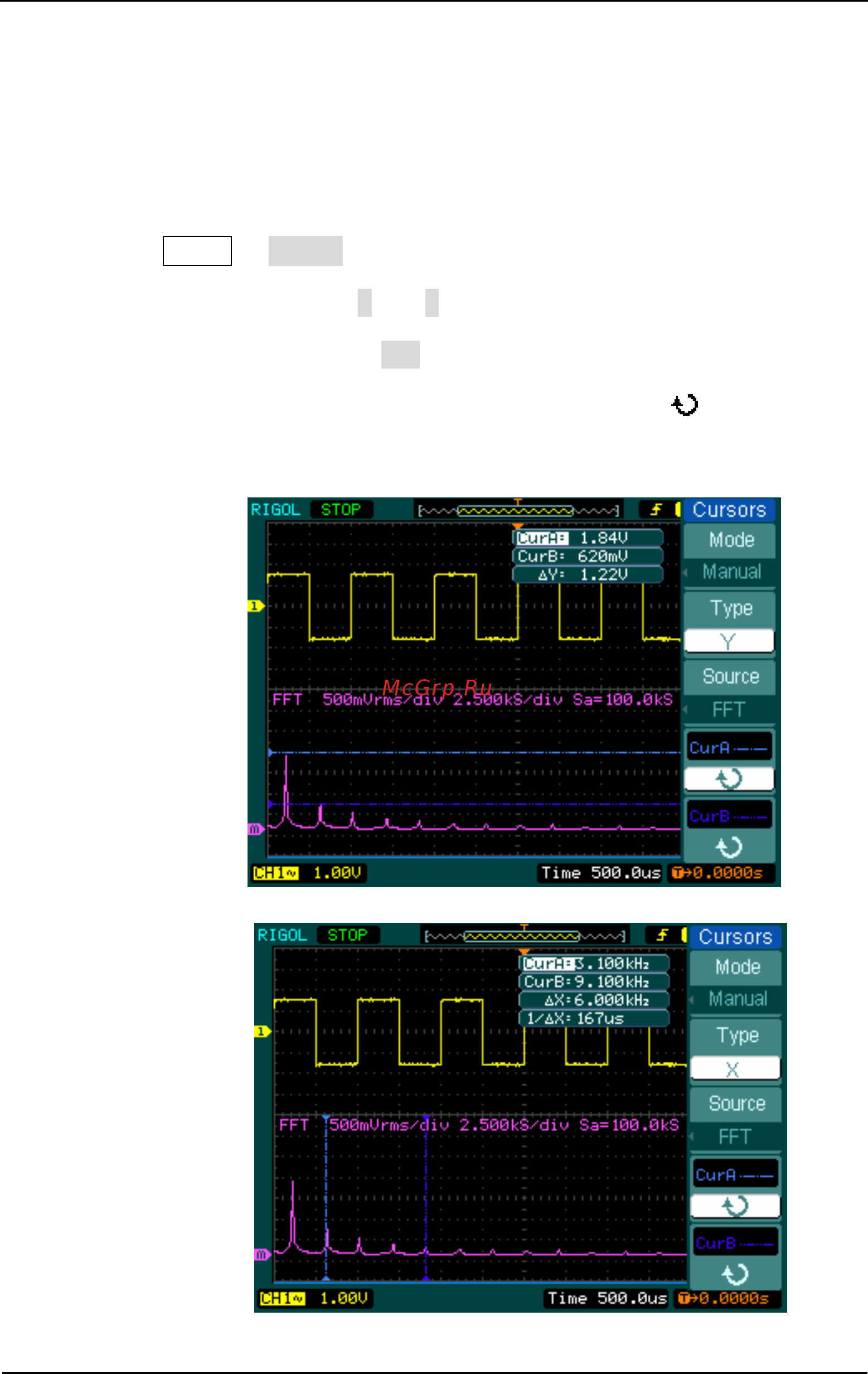

Пример 8: Курсорные измерения для БПФ (FFT)
БПФ измерения включают: измерение амплитуды (Vrms или dBVrms) и
измерение частоты (Гц).
Выполните следующие действия:
1. Нажмите Cursor Æ Manual
2. Нажмите Type для выбора X или Y
3. Нажмите Source для выбора FFT
4. Вращением многофункционального регулятора (
) выберите
интересующую точку.
Рисунок 3-9
Рисунок 3-10
