RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-39
Установки режима запуска по длительности
импульса (Pulse)
Запуск по длительности импульса происходит при приходе пускового импульса
определенной длительности. Необычные сигналы могут быть выявлены
выбором условий накладываемых на длительность импульса.

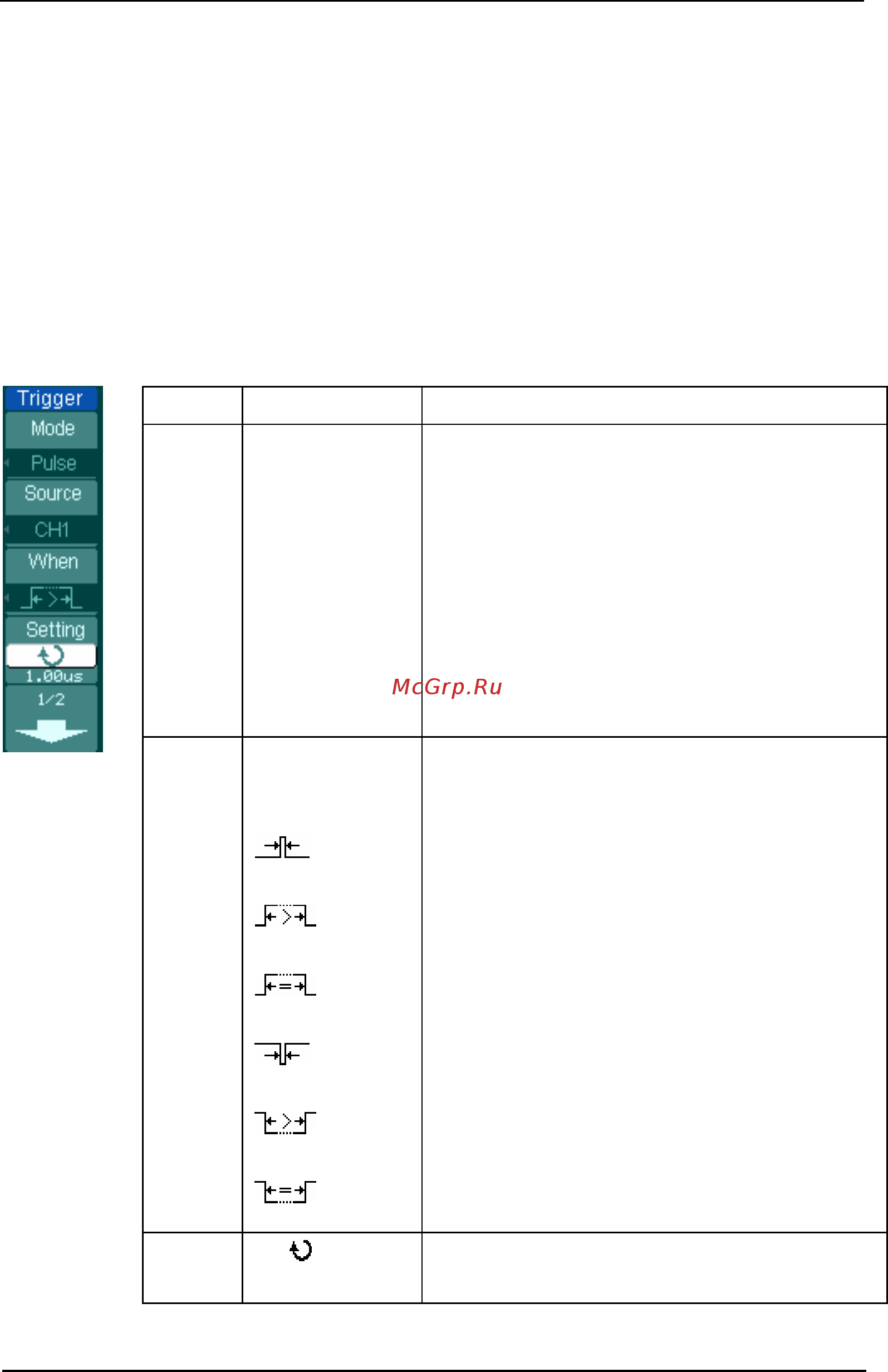

Рисунок 2-43 Таблица 2-21
Меню Установки Комментарии
Source
CH1
CH2
EXT
EXT/5
D15-D0
Источник сигнала запуска CH1
Источник сигнала запуска CH2
Источник сигнала запуска внешний
сигнал
Источник сигнала запуска внешний
сигнал, ослабленный в 5 раз
Источник сигнала запуска цифровой
канал D15-D0 (только в осциллографах с
логическим анализатором)
When
Выбор условий:
длительность положительного импульса
меньше чем…
длительность положительного импульса
больше чем…
длительность положительного импульса
равна…
длительность отрицательного импульса
меньше чем…
длительность отрицательного импульса
больше чем…
длительность отрицательного импульса
равна…
Setting
<длительность>
установка требуемой длительности
импульса
