Rigol DS1062C [39/164] Цифровой фильтр

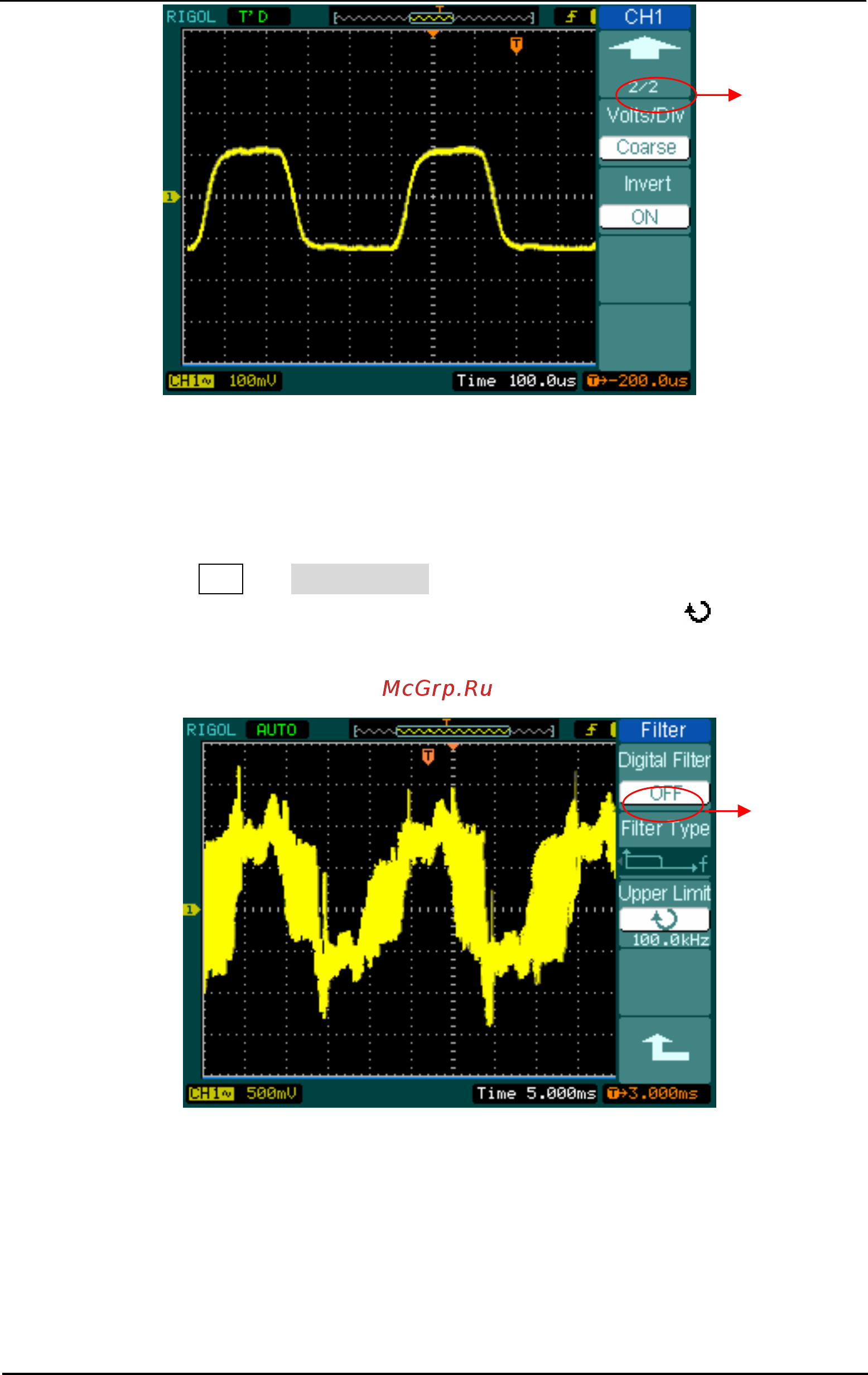

![Rigol DS1062C [39/164] Цифровой фильтр](/views2/1302780/page39/bg27.png)
RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-10
Форма сигнала после инверсии
Рисунок 2-11
Цифровой фильтр
Нажмите кнопку CH1 Æ Digital filter на экране появится меню цифрового
фильтра. Вращением многофункционального регулятора ( ) установите
верхнюю и нижнюю граничные частоты.
Инверсия
включена
Цифровой
фильтр
выключен
Рисунок 2-12
