Установки меню регистрации (Acquire)

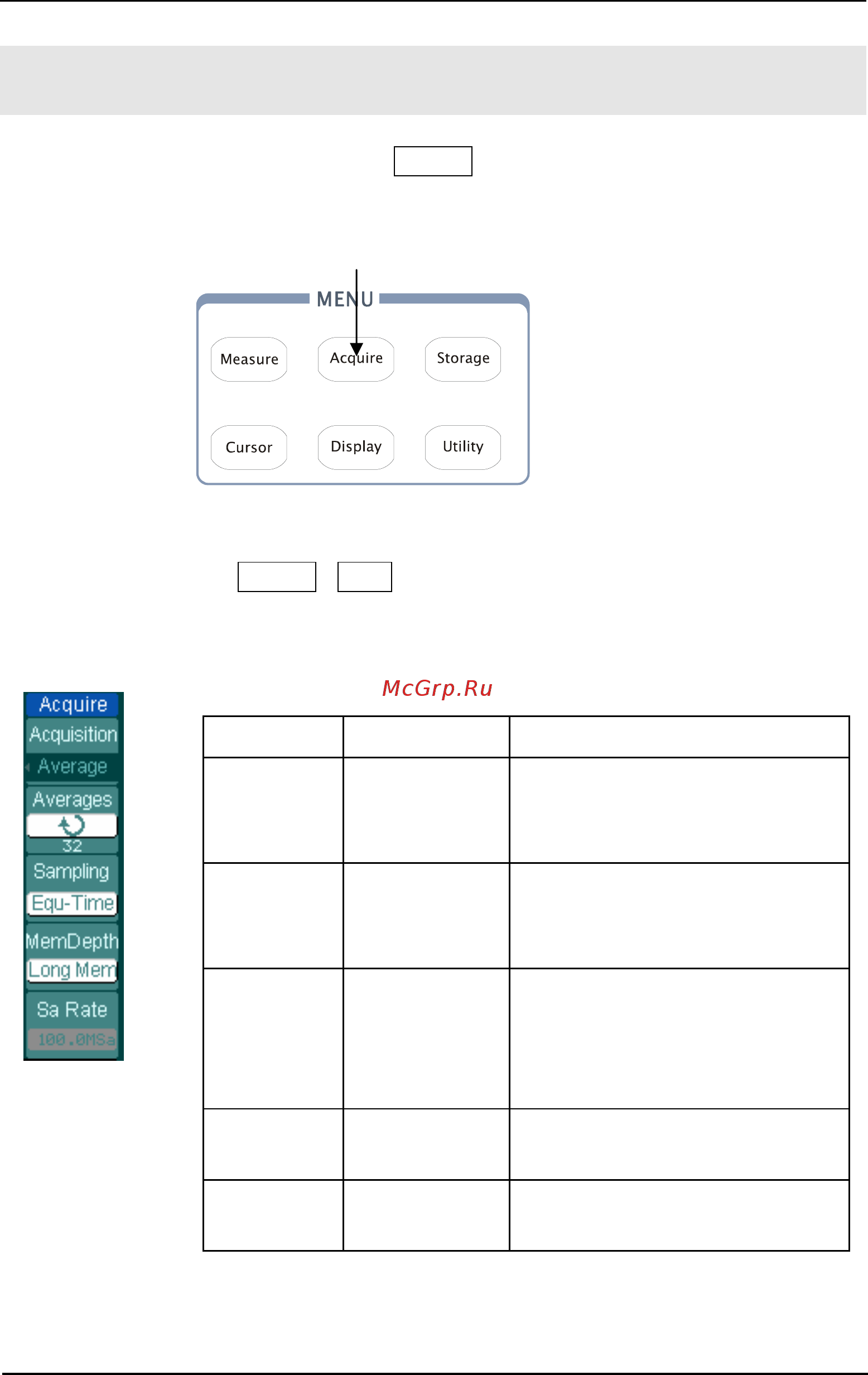

Как показано на рис.2-66, кнопка Acquire системы регистрации находится в
зоне MENU .
Используйте кнопку Acquire (Сбор) для вызова на экран соответствующего
меню, которое показано ниже.
Таблица 2-41
Меню Установки Комментарии
Acquisition
Normal
Average
Peak Detect
обычный режим регистрации
режим усреднения
режим обнаружения пиков
Averages от 2 до 256
Шаг выбора: удвоение.
Выбор числа сигналов
усреднения от 2 до 256
Sampling
Real-Time
Equ-Time
Режим выборки реального
времени
Режим эквивалентной
выборки
Mem
Depth
Long Mem
Normal
Выбор памяти 512K или 1M
Выбор памяти 1K или 2K
Sa Rate 100.0MSa
Отображение частоты
дискретизации
