RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-59
Отображаемая на экране осциллограмма, будет изменяться в соответствии с
настройками меню Acquire.

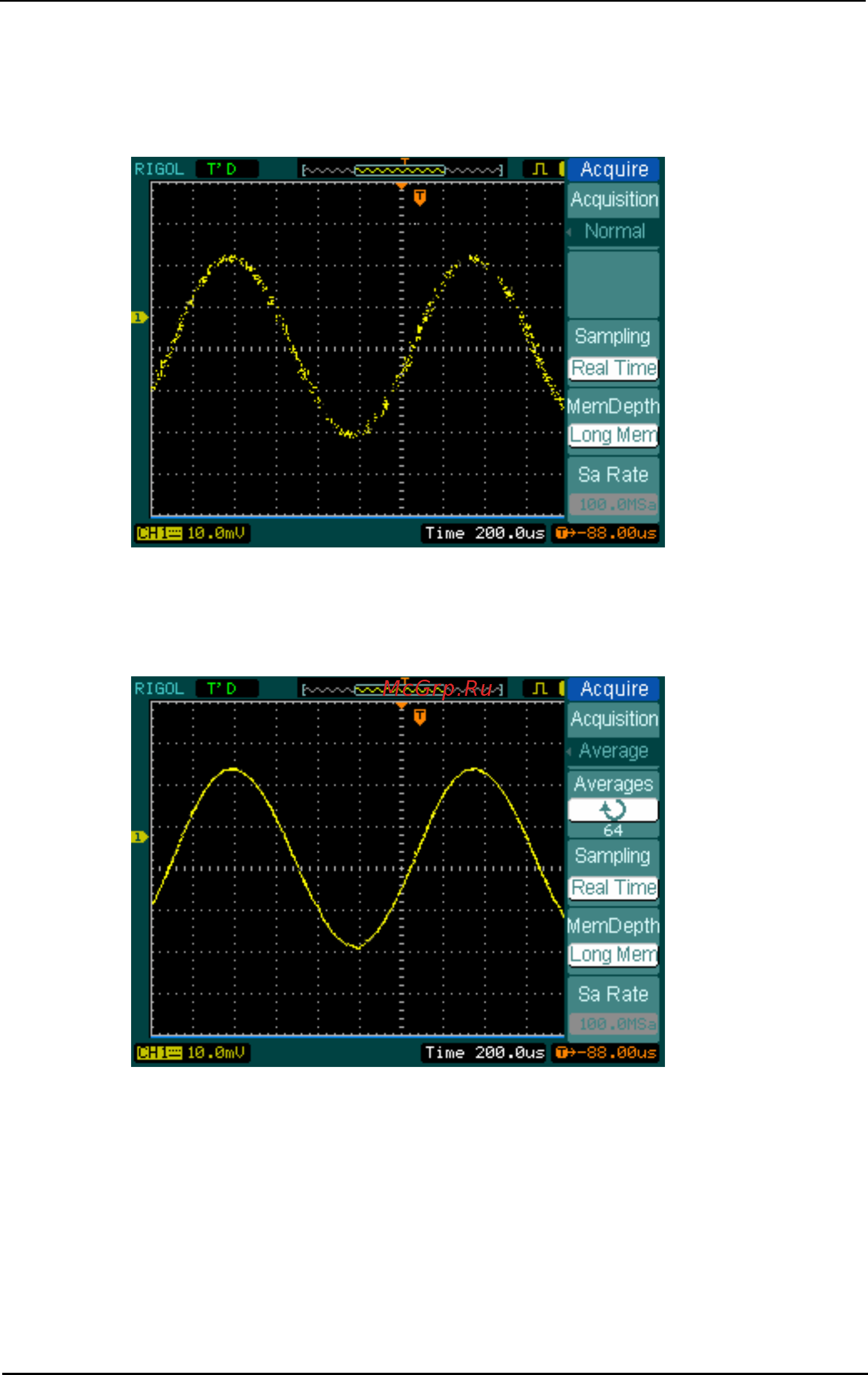

Рисунок 2-68. Сигнал, содержащий шумы, без усреднения.
Рисунок 2-69: Сигнал, содержащий шумы, после усреднения
