Режим X-Y

Этот формат полезен для изучения соотношения фаз двух сигналов.

Сигнал канала 1 используется для отклонения по горизонтальной оси (X), а

сигнал канал 2 – по вертикальной оси (Y), осциллограф использует

несинхронизованный режим регистрации, режим отображения на экране виде

точек.

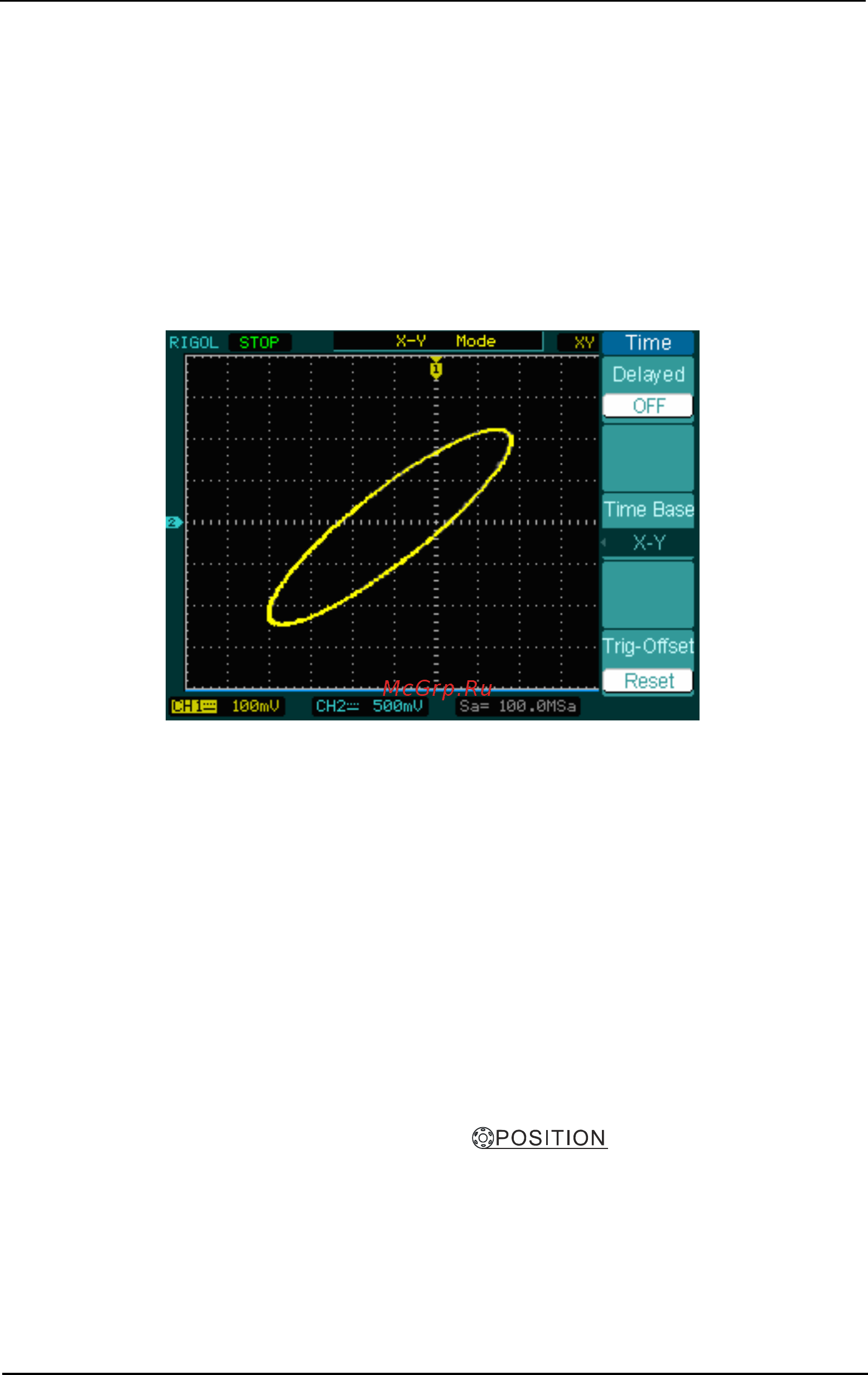

Рис. 2-40 Вид экрана режима X-Y

Нижеследующие функции не будут действовать при режиме X-Y:

• функция LA (осциллограф с логическим анализатором);

• автоматические измерения;

• курсорные измерения;

• функции REF и MATH;

• режим увеличения фрагмента;

• режим отображения на экране виде векторов;

• ручка горизонтального положения

;

• любые установки системы запуска.
