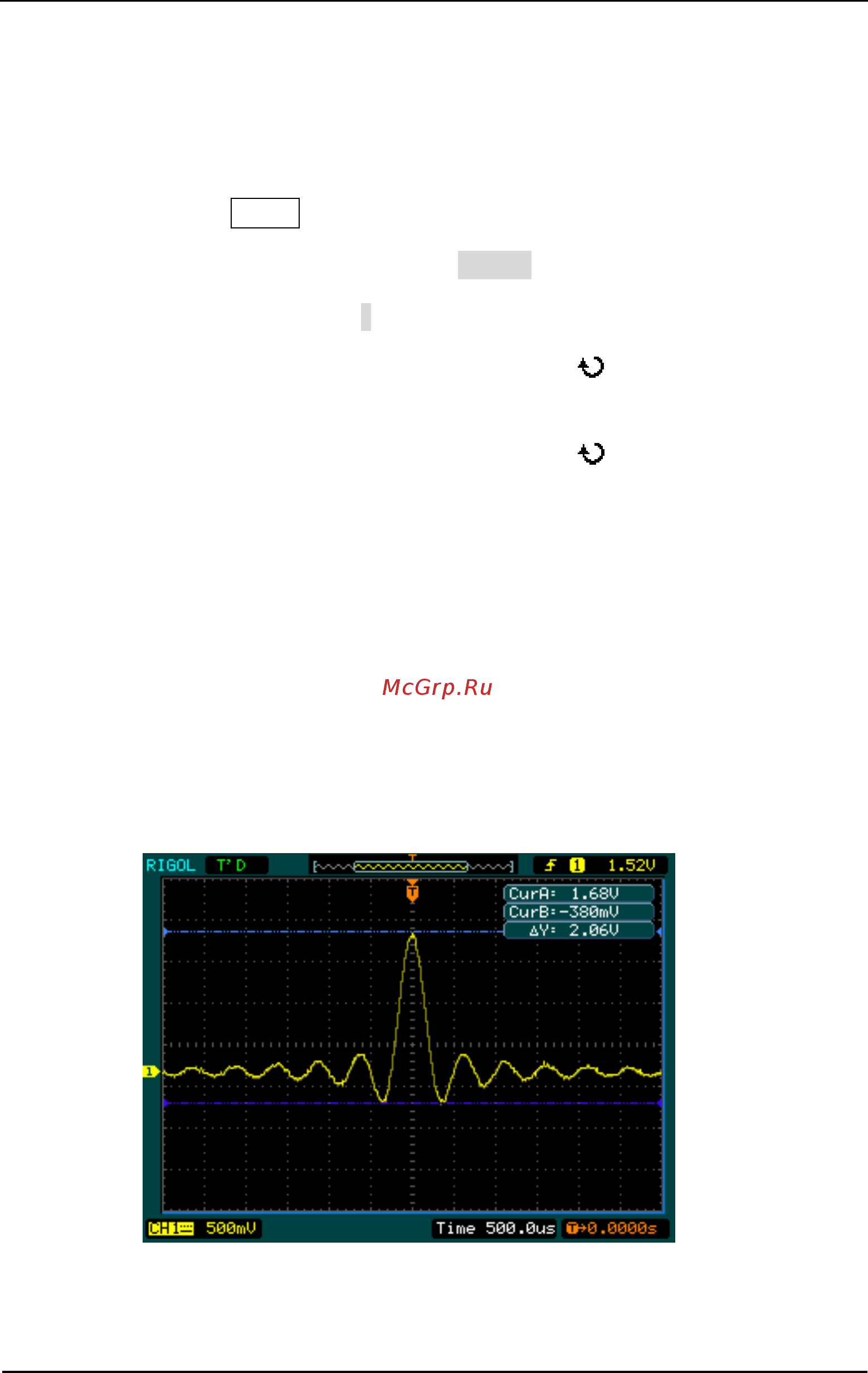

![Rigol DS1062C Инструкция по эксплуатации онлайн [141/164] 258418](/views2/1302780/page141/bg8d.png)
RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
3-8
Измерение амплитуды первой гармоники.
Сейчас давайте, измерим амплитуду первой гармоники.
Для этого выполните, пожалуйста, следующие действия:
1. Нажмите кнопку Cursor для вызова на экран меню курсорных измерений.
2. Нажмите Mode для выбора режима Manual .
3. Нажмите Type для выбора Y.
4. Вращением многофункционального регулятора (
) совместите курсор A с
основным пиком сигнала.
5. Вращением многофункционального регулятора (
) совместите курсор B с
ближайшим к основному пиком сигнала.
Вы можете увидеть следующие результаты измерения в курсорном меню
(см. рис. 3-5).
UY: разность напряжений (размах сигнала)
CurA: напряжение курсора 1
CurB: напряжение курсора 2
Рисунок 3-5
